2?3ポートソレノイドバルブ／エアオペレートバルブ
パルスバルブ(集塵機用バルブ) JSXF/JSXFA
-
?1000萬回以上／ライフ10倍以上
?高いピーク圧力と少ない空気消費量
ピーク圧力：15％向上
空気消費量：35％削減
?使用流體溫度： －40～60℃
?メンテナンスが容易
?タンクマウントタイプ（イマージョンタイプ）
?配管溶接不要
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら パルスバルブ(集塵機用バルブ) JSXF/JSXFA
取扱説明書
シリーズ 検索結果を表示 JSXF
電磁弁検索結果を表示 JSXF-P
電磁弁
SMARTVENTタイプ検索結果を表示 JSXFA
エアオペレート検索結果を表示
| シリーズ | 弁形式 | 管接続口徑 | 配管方式 | オリフィス徑（mmφ） |
|---|---|---|---|---|
| JSXF 電磁弁 | N.C. | 3/4（20A） 1（25A） 1 1/2（40A） 2（50A） | コンプレッション フィッティングタイプ 直管タイプ （Rc, NPT, G） タンクマウントタイプ （イマージョンタイプ） | 32, 40, 45, 50, 55 （φ55はタンクマウントタイプのみ） |
| JSXF-P 電磁弁 SMARTVENTタイプ | N.C. | 3/4（20A） 1（25A） 1 1/2（40A） 2（50A） | コンプレッション フィッティングタイプ 直管タイプ （Rc, NPT, G） タンクマウントタイプ （イマージョンタイプ） | 32, 40, 45, 50, 55 （φ55はタンクマウントタイプのみ） |
| JSXFA エアオペレート | N.C. | 3/4（20A） 1（25A） 1 1/2（40A） 2（50A） | コンプレッション フィッティングタイプ 直管タイプ （Rc, NPT, G） タンクマウントタイプ （イマージョンタイプ） | 32, 40, 45, 50, 55 （φ55はタンクマウントタイプのみ） |
製品特長
1000萬回以上/ライフ10倍以上

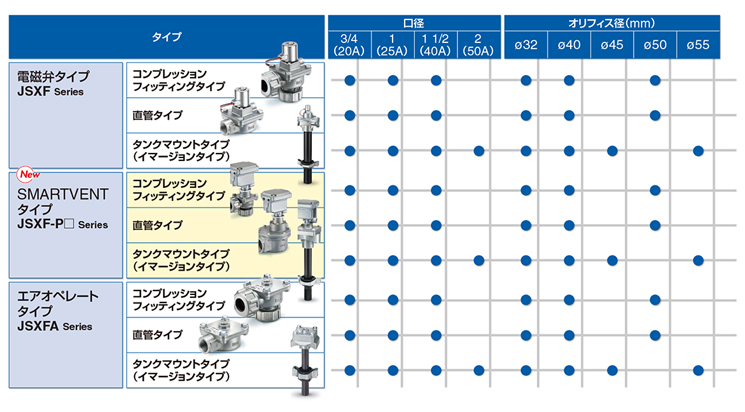

バリエーション
SMARTVENTタイプ
特長
タンク配管の溶接が不要
操作専用コントローラ VXFC Series
パルスバルブの使用例
