?縮短生產節拍
?重復定位精度：±0.05mm
?最大壓觸推力：180N
最大加減速度:5,000mm/s2
最大速度：400mm/s
?2種電機可選
步進電機（帶編碼器DC24V）
伺服電機（DC24V）
|
薄型 LES系列/尺寸：8,16,25
|高剛性型 LESH系列/尺寸：8,16,25
采用循環式直線導軌
?體積比減小61%※
※與LESH16-50/LESH-50比較
※R/L型的場合
?電機內置于主體
適合低速高負載的搬運及推壓動作
高速工作的穩定性和靜音性好

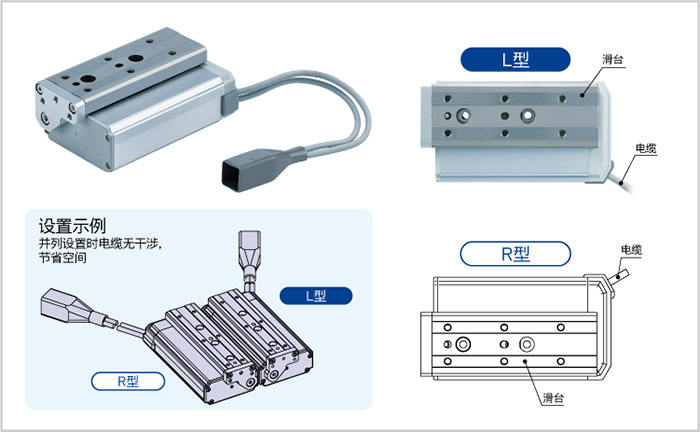

滑臺以及電纜位置與標準型(R型)相反的設計
擴大使用范圍。
尺寸縮短，最多減小了45%
|用途示例
定位傳送帶上的托盤
作為拾放的Z軸
|安裝方法
通孔安裝(R/L/D型）
側面支件安裝（D型）
主體螺孔安裝（R/L/D型）
|控制器
控制器
?64點定位
?由示教盒、
控制器設定組件輸入
?14點定位
?操作面板設定
※僅對應步進電機
?。◣Ь幋a器DC24V）
?通過脈沖列信號可在任意位置定位
?對應原點復位指示信號
?帶推力限制功能
※僅對應步進電機
?。◣Ь幋a器DC24V）
?對應CC-Link Ver1.10
?有3種模式可選
?位置及速度可通過PLC監視
?可由PLC編輯步信息
（單數值指示模式除外）
※僅對應步進電機
（帶編碼器DC24V）
控制器4軸步進電機控制器
（并聯I/O型）
JXC73/83/93 Series
?可4軸同步控制
?可直線/圓弧插補
?定位/推壓動作
?絕對?相對位置坐標指示
?步信息輸入
（最大2048點）
?省空間、省配線
步進電機控制器/
EtherNet/IP直接輸入型
JXC91系列
?對應EtherNet/IP™、
?10/100Mbps高速通信
?可對應2通口
可進行通信電纜的連續配線
?采用設備級環網技術（DLR），可斷線恢復！
