靜電消除器 靜電對策元件 » 風扇型/靜電消除器IZF系列 - 規格?外形尺寸圖
|規格
| 型號 | IZF21-□ NPN |
IZF21-P PNP |
IZF31-□ NPN |
IZF31-P PNP |
|
|---|---|---|---|---|---|
| 最大風量 | 1.8m3/min | 4.4m3/min | |||
| 離子產生方式 | 電暈放電式 | ||||
| 偏置電壓（離子平衡）注） | ±5V | ||||
| 電源電壓 | DC24V±10% | ||||
| 消耗電流 | 0.9A以下 | 1.3A以下 | |||
| 使用環境溫度 | 使用時：0～50℃ 存放時：－10～60℃ | ||||
| 使用環境濕度 | 使用時、存放時：35～80%Rh（無結露） | ||||
| 重量 | 本體 | 430g（帶支架576g） | 605g（帶支架825g） | ||
| 支架 | 146g | 220g | |||
注） 符合ANSI/ESD-STM3.1-2006規格
| 型號 | IZF10-□□ | IZF10-L-□□ | IZF10R-□□ | IZF10-P-□□ | ZF10-LP-□□ | ZF10R-P-□□ |
|---|---|---|---|---|---|---|
| 最大風量 | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） |
| 離子產生方式 | 電暈放電式 | |||||
| 偏置電壓（離子平衡）注) | ±13V以內 | |||||
| 電源電壓 | DC24V ±10% | |||||
| 消耗電流 | 220mA以下 | 140mA以下 | 270mA以下 | 250mA以下 | 170mA以下 | 270mA以下 |
| 開關輸出 | NPN集電極開路輸出 |
NPN集電極開路輸出
（負載電流150mA時） 最大施加電壓：DC26.4V |
PNP集電極開路輸出 | PNP集電極開路輸出 | ||
| 環境溫度 | 使用時：0?50℃、存放時：?10?60℃ | |||||
| 環境濕度 | 使用時、存放時：35?80%RH（無結露） | |||||
| 重量 | 280g（帶支架360g） | 260g（帶支架340g） | 280g（帶支架360g） | 260g（帶支架340g） | ||
注） 符合ANSI/ESD-STM3.1-2006規格
|設置距離與衰減時間（1000V→100V的衰減時間）

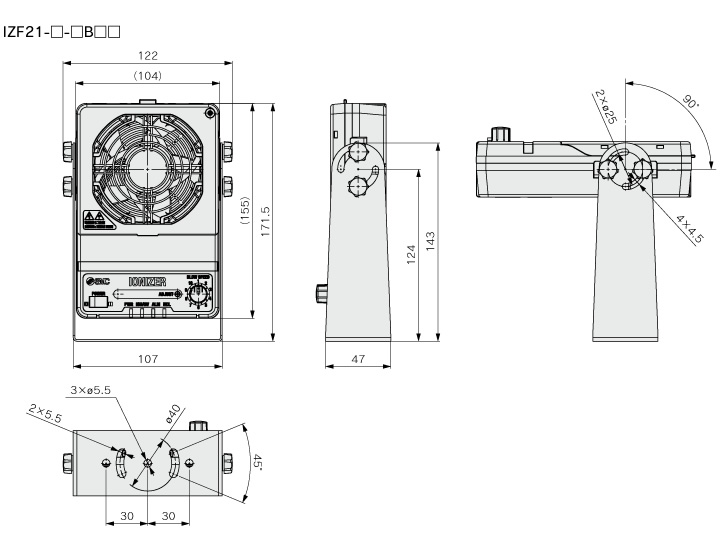

|外形尺寸圖
