靜電消除器 靜電對策元件 » 棒型/靜電消除器IZS31系列 - 規格?外形尺寸圖
|規格
| 靜電消除器型號 | IZS31-□□（NPN規格） | IZS31-□□P（PNP規格） | |
|---|---|---|---|
| 離子產生方式 | 電暈放電式 | ||
| 電壓施加方式 | 檢測DC、脈沖DC、DC | ||
| 放電輸出 | ±7000V | ||
| 離子平衡注注1） | ±30V（不銹鋼電極針±100V） | ||
| 凈化空氣 | 使用流體 | 空氣（清潔干燥的空氣） | |
| 工作壓力 | 0.7MPa以下注2） | ||
| 接管口徑 | φ4 | ||
| 電源電壓 | DC24V±10% | ||
| 消耗電流 | 檢測DC模式 | 200mA以下（待機中：120mA以下） | |
| 脈沖DC模式 | 自動平衡傳感器[本體安裝型] 300mA以下 自動平衡傳感器[高精度型] 200mA以下 無傳感器 170mA以下 |
||
| DC模式 | 170mA以下 | ||
| 輸入信號 | 放電停止信號 | 接地
（電壓范圍：DC5V以下 消耗電流：5mA以下） |
接+24V
（電壓范圍：DC19V以下 消耗電流：5mA以下） |
| 維護信號 | |||
| 輸出信號 | 除靜電完畢信號 | 最大負載電流：100mA 殘留電壓：1V以下（負載電流100mA時） 最大施加電壓：DC28V |
最大負載電流：100mA 殘留電壓：1V以下（負載電流100mA時） |
| 維護輸出信號 | |||
| 故障信號 | |||
| 傳感器監控器輸出注 注3) |
電壓輸出1～5V（請連接10kΩ以上的負載） | ||
| 有效除電距離 | 50～2000mm（檢測DC模式時：200～2000mm） | ||
| 使用環境溫度、使用流體溫度 | 0～50℃ | ||
| 使用環境濕度 | 35～80%Rh（無結露） | ||
| 材質 | 靜電消除器蓋：ABS、電極針：鎢、單晶硅、不銹鋼 | ||
| 耐振動 | 可承受 50Hz 振幅 1mm XYZ方向各兩小時的振動 | ||
| 耐沖擊 | 10G | ||
| 適用規格／指令 | CE（EMC指令：2004/108/EC） UL U.S. Standard for Electrostatic Air Cleaner, UL867, fourth edition CSA Canadion Standard for Electrostatic Air Cleaner, CAN/CSA C22.2 No.187-M1986 |
||
注1）帶電物體與靜電消除器距離為300mm且有輔助吹氣時。
注2）若使用低維護頻率的電極針卡盤，工作氣壓應高于0.05MPa。
注3）用反饋傳感器測量帶電物體電位時，傳感器的設置距離的不同會影響被測帶電體電位與顯示器輸出電壓
的關系及傳感器的檢測范圍。技術資料具體請參考
電極針卡盒數、棒體重量
| 長度 | 300 | 380 | 620 | 780 | 1100 | 1260 | 1500 | 1900 | 2300 |
|---|---|---|---|---|---|---|---|---|---|
| 電極針卡盒數 | 3 | 4 | 7 | 9 | 13 | 15 | 18 | 23 | 28 |
| 質量 g | 470 | 530 | 720 | 850 | 1100 | 1220 | 1410 | 1730 | 2040 |
傳感器
| 傳感器型號 | IZS31-DF （反饋傳感器） |
IZS31-DG （自動平衡傳感器[高精度型]） |
IZS31-DE （自動平衡傳感器[本體安裝型]） |
|---|---|---|---|
| 使用環境溫度 | 0～50℃ | ||
| 使用環境濕度 | 35～85%Rh（無結露） | ||
| 外殼材質 | ABS | ABS、不銹鋼 | ABS |
| 耐振動 | 可承受 50Hz 振幅 1mm XYZ方向各兩小時的振動 | ||
| 耐沖擊 | 10G | ||
| 質量 | 200g（包含電纜質量 ） | 220g（包含電纜質量 ） | 110g（包含電纜質量 ） |
| 設置距離 | 10～50mm（推薦） | － | |
| 適用規格／指令 | CE（EMC指令：2004/108/EC、低電壓指令 ：73/23/EEC, 93/68/EEC） | ||

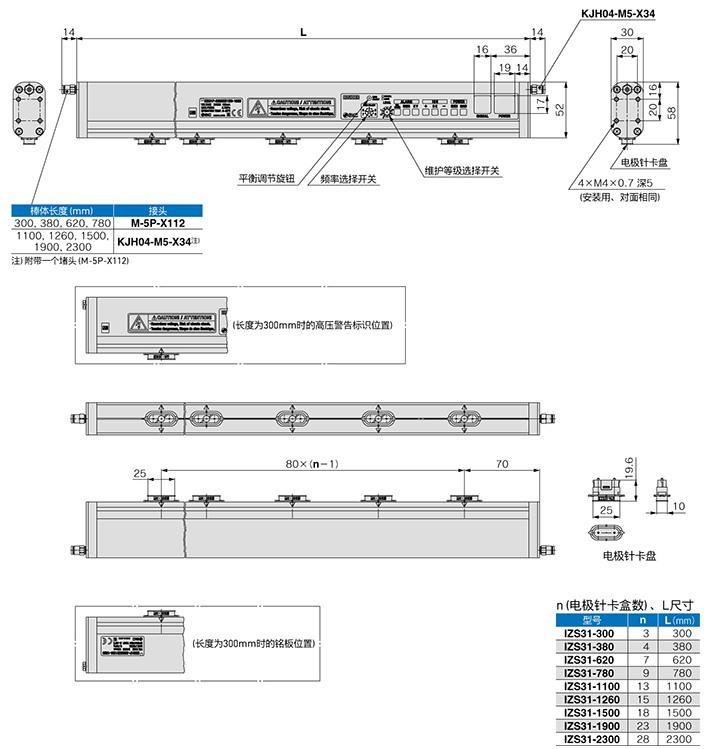

|外形尺寸圖
靜電消除器 ／IZS31-□□□□-□□
