レーザ加工ヘッド用
（レーザ溶接機／レーザ切斷機）

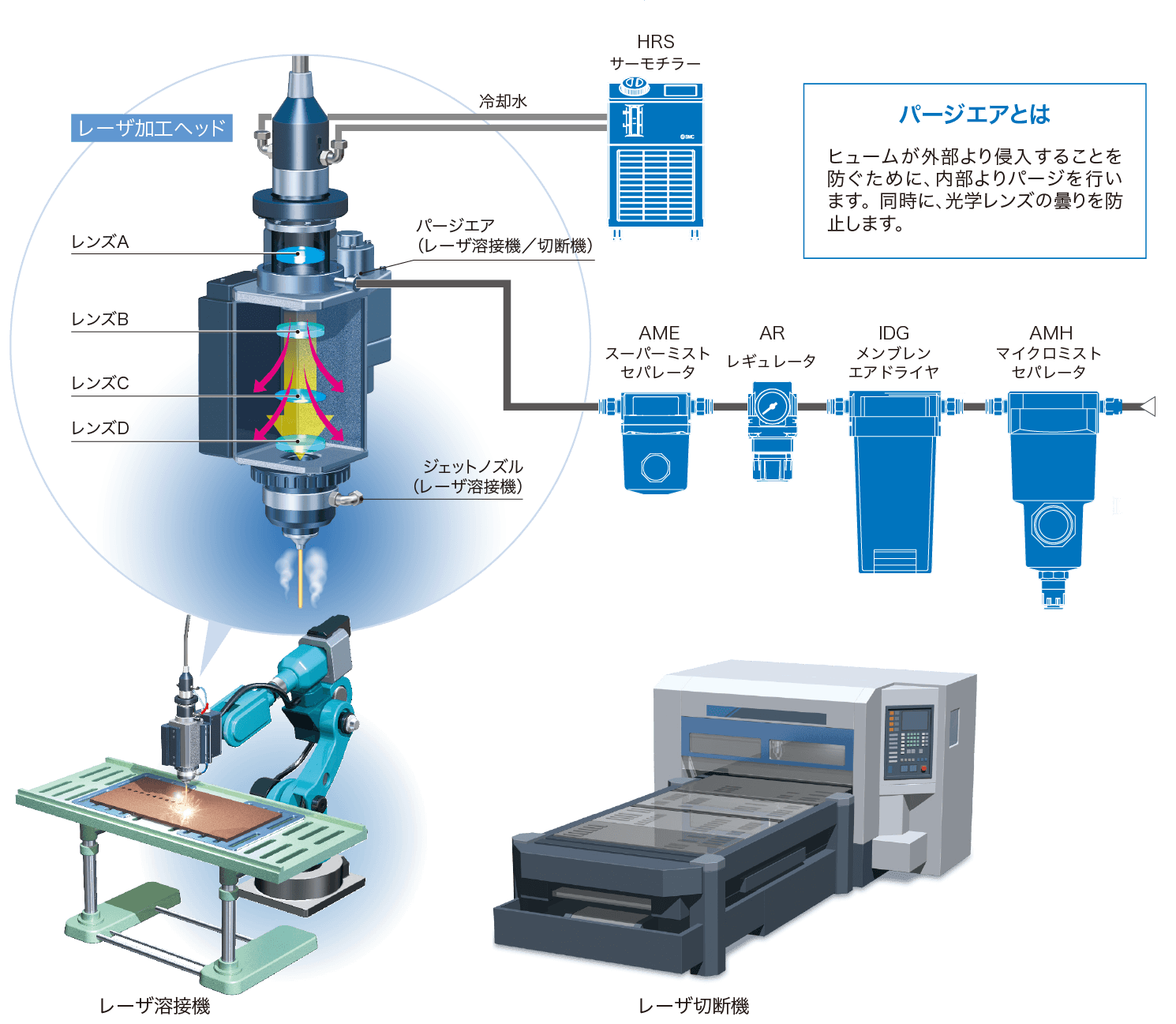

圧縮空気清浄化システムのご提案
光學レンズの曇りを防止
圧縮空気清浄化システムのご提案
システム 1
- 圧縮空気清浄等級

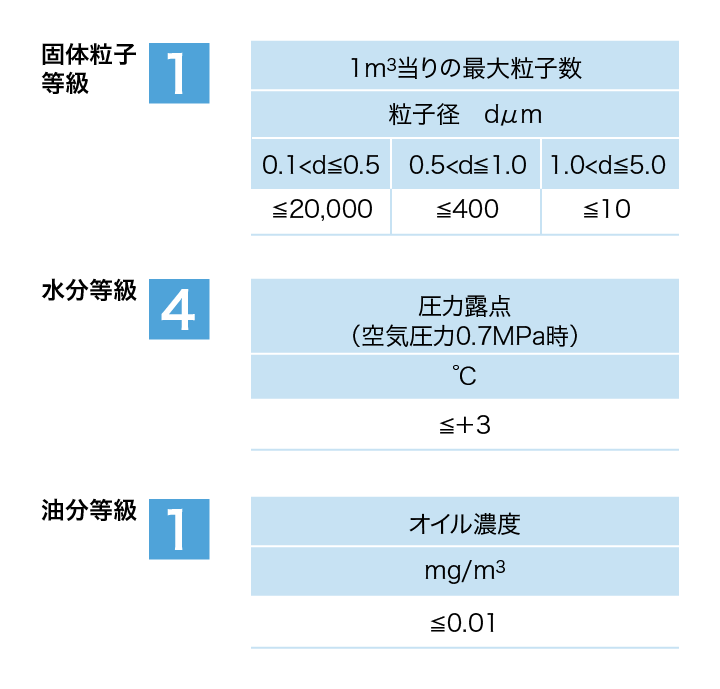

ISO8573-1：2010 - 1 : 4 : 1 *2
例：100L/min（入口圧力露點：10℃）
0.1MPa（エアブロー設定圧力）
-
-
ダストのろ過、オイルミストの分離
プレフィルタ付
AMH250C-02
マイクロミストセパレータ
-
除濕
メンブレンエアドライヤ
IDG20-02
-
圧力制御
レギュレータ
AR20-02
-
ダストのろ過、オイルミストの吸著
スーパーミストセパレータ
AME250C-02
システム 2
- 圧縮空気清浄等級

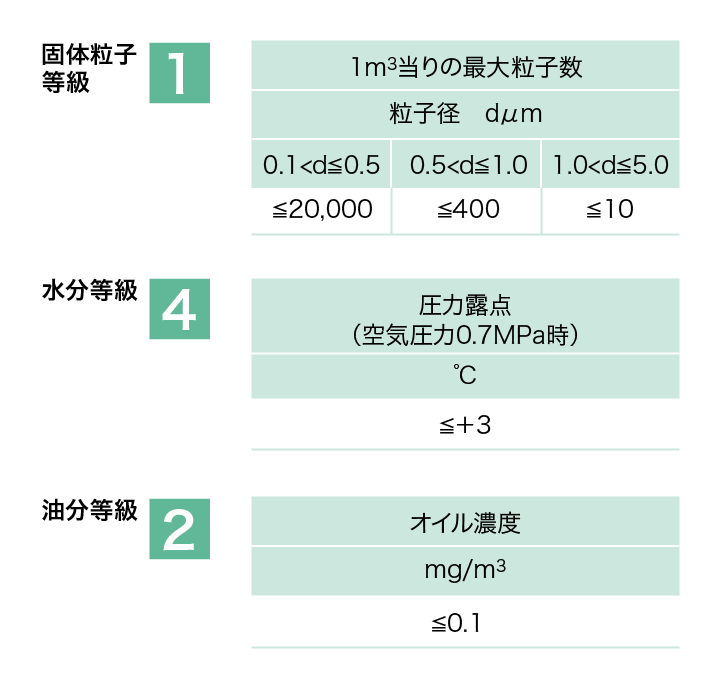

ISO8573-1：2010 - 1 : 4 : 2 *2
例：300L/min（入口圧力露點：10℃）
0.7MPa（入口圧力）
-
-
ダストのろ過、オイルミストの分離
プレフィルタ付
AMH250C-02
マイクロミストセパレータ
-
除濕
メンブレンエアドライヤ
IDG20-02
-
圧力制御
レギュレータ
AR20-02

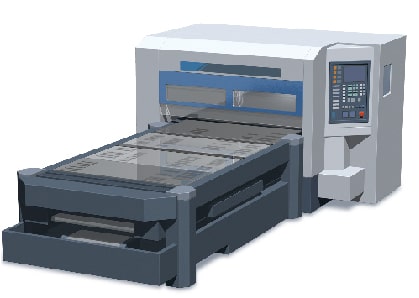

レーザ切斷機

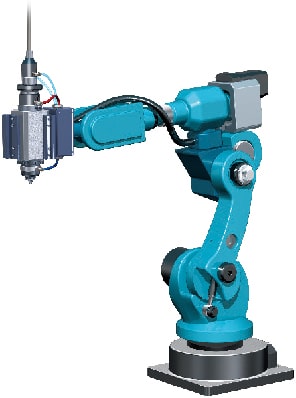

レーザ溶接機
※1 レーザ加工機／溶接機用メーカにおいて、駆動用機器に使用するエア源と光學機器へのパージエア源を分別する考えが定著しております。光學機器へのパージエア源は、オイルフリーコンプレッサからのエアを推奨いたします。
※2 レーザヘッドメーカが要求するエア品質等級に合わせて選択してください。

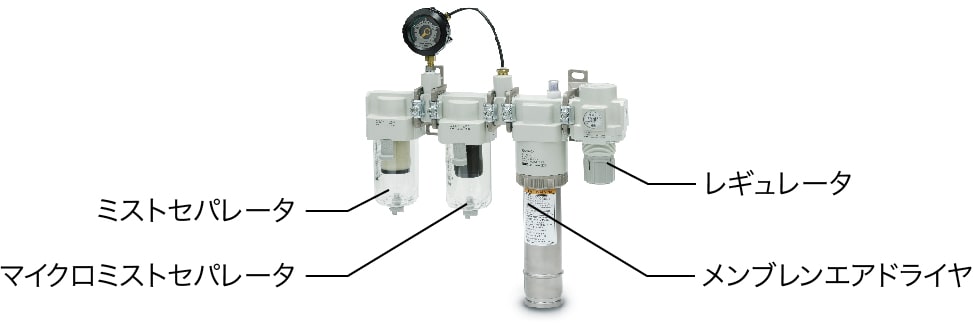

オーダーメイド
-
差圧計付／IDG□-X032
詳細はこちら
エレメントの差圧を管理できます。 -
