ISO氣缸
帶鎖氣缸 CP96N/C96N
-
?只能通過六角扳手進行解鎖與保持
易于安裝到裝置上
?維護性提高
鎖緊單元可與氣缸分離
?保持力 提高15%
?高停止精度 ±1mm 以下
?全長最多縮短27.5mm
安全注意事項 執行器/共通注意事項
磁性開關/共通注意事項 選型?技術資料 特定開發品信息 環保認證(RoHS)
磁性開關/共通注意事項 選型?技術資料 特定開發品信息 環保認證(RoHS)

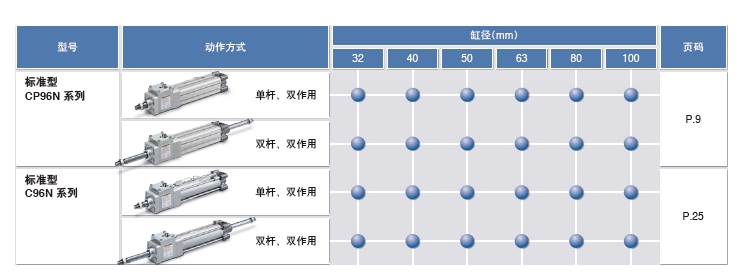

| 形式 | 系列 | 動作方式 | 缸筒內徑 | 鎖緊機構 |
|---|---|---|---|---|
| 標準型 | CP96N | 單桿雙作用 雙桿雙作用 | 32，40，50，63，80，100 | 排氣鎖緊 |
| 標準型 | C96N | 單桿雙作用 雙桿雙作用 | 32，40，50，63，80，100 | 排氣鎖緊 |
產品特點
適用于中間停止、緊急停止、防止落下
■僅用六角扳手就可以手動解鎖、保持鎖定狀態
容易安裝到設備上
■鎖緊單元和氣缸可分離，提高了可維護性
■保持力提高15％
C(P)95N,Φ50:1370N→C(P)96N:1570N

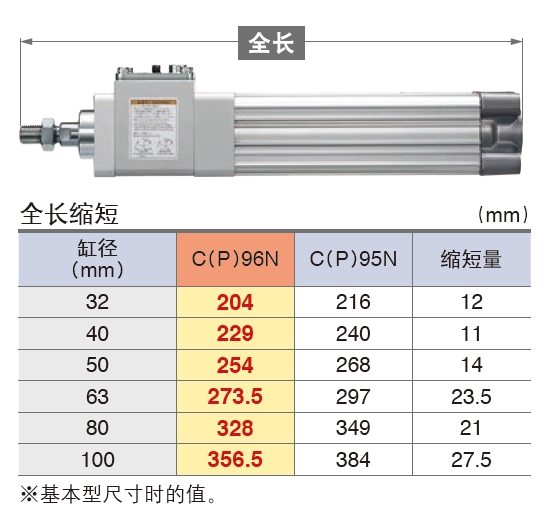

■全長最多縮短27.5mm
與C(P)95N相比最多縮短27.5mm
■停止精度在±1mm以下
Φ50、負載30kg時
■可安裝小型磁性開關
■氣緩沖＋墊緩沖并用結構
●2級緩沖使緩沖行程時間縮短，生產節拍更優
●采用墊緩沖，使活塞在行程末端停止時的金屬噪音減小
■設定了帶桿端安裝件和擺動底座安裝件的型號
節省了分別訂購氣缸和安裝件的時間
注）桿端安裝件和擺動底座安裝件同包出廠
■有多種安裝件（可選項）
可結合規格要求進行組合
■系列擴展品
■鎖緊單元
可進行安全機構的設計
可與多種多樣的執行器組合
?工件落下的對策
?停電導致斷氣時，保持工件位置
■設定了帶適用桿的產品型號
省卻了為鎖緊單元再單獨訂購使用桿的麻煩
注）桿同包出廠
