產業用通信元件 對應Modbus TCP的元件
串行傳送系統 EX600
-
對應輸入、輸出
※不同系列適用協議不同。
詳情請參照各系列的樣本。
※EX600-SPN1/SPN2已于2023年10月停產。
請選擇EX600-SPN3/SPN4。
擴展品/適用閥的系列 特定開發品信息 現場總線系統特長 環保認證(RoHS) 對應IO-Link的元件
| 系列 | 防護等級 | 通信協議※ | 適用的閥 |
|---|---|---|---|
| EX600 | IP67 | PROFIBUS DP DeviceNet? CC-Link EtherNet/IP? EtherCAT PROFINET Ethernet POWERLINK（訂制規格） Modbus TCP（訂制規格） CC-Link IE Field（訂制規格） | SY3000，5000，7000（插入式） JSY1000，3000，5000 SV1000，2000，3000 VQC1000，2000，4000，5000 S0700（IP40） |
產品特點
對應數字輸入輸出、模擬輸入輸出、IO-Link主站
●對應通信協議
可與數字/模擬/IO-Link主站連接
IO-Link
IO-Link是國際標準規格IEC61131-9規定的傳感器、執行器用通信技術。
將IO-Link主站與傳感器1對1進行通信連接，不僅接收、發送ON/OFF信號、傳感器測量值等控制數據，還接收、發送制造商名稱、產品型號等設備信息、參數、診斷數據。
可實現傳感器和設備的狀態監視和異常檢測，有助于減少啟動工時，縮短恢復時間，為預防、預測性維護做出貢獻。

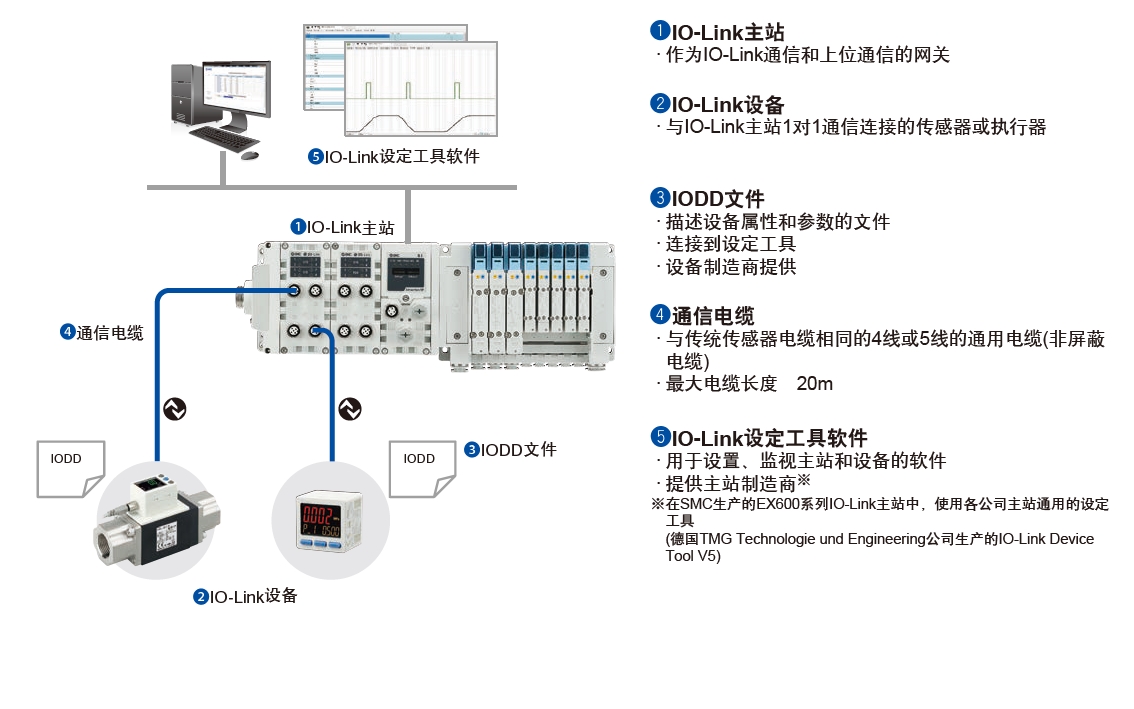

●IO-Link系統構成
●IO-Link接口
●IO-Link主站單元

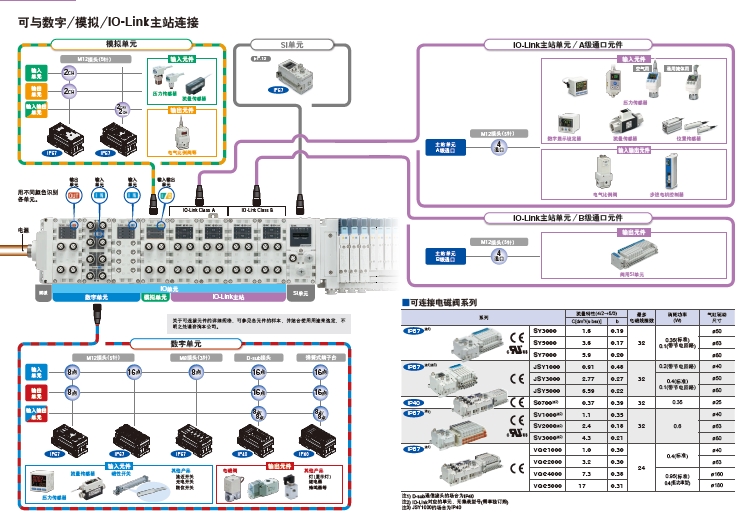

可與數字單元/模擬單元/IO-Link主站連接
最多可連接4個IO-Link主站單元(共16個通口)。
※連接EtherNet/IP.單元時
可將數字單元、模擬單元、IO-Link主站單元混合在一起，最多可連接9位，可按不同順序連接。
同時對應A級通口和B級通口
可以從PC(設定工具)訪問數據
診斷功能
可通過上位通信進行主站診斷和設備診斷
可通過PLC程序或PC(Web瀏覽器)確認主站(端口)診斷信息。
可通過PC(設定工具)確認設備診斷信息。
設備參數設定功能、自動保存、自動寫入
可通過上位通信設定設備的參數。
可以從PC(設定工具)進行參數設定。
也可以通過PLC程序使用輸出數據或信息數據進行參數設定※。
※EtherNet/IPTM通信的場合
EtherNet/IPTM的功能
在EtherNet/IPTM的2通口對應產品(EX600-SEN3/4)中，對應以下功能。
●追加對應布局(連接形態)
●搭在QuickConnect?功能
更換工具的場合，就一般的EtherNet/IPTM產品而言，從工具上的設備電源ON，到建立通信連接大約花費10秒的時間。
由于EX600-SEN3/4具有QuickConnectTM功能※※，因此通信建立的時間約為0.5秒。
●內置Web服務器功能
EX600-SEN3/4由于內置了Web服務器功能，可以通過IE等瀏覽器可進行EX600的狀態確認，參數設定以及強制輸出等。
使系統的啟動和維護作業高效化。
PROFINET最新技術
System Redundancy S2
EX600-SPN3/4對應System Redundancy S2，即使主控制器故障，也可通過備用控制器繼續通信。
可防止意外的通信停止故障。
※ 為使用System Redundancy S2，PLC也應具有該功能。
現場總線元件 EX600
>●用D-sub接頭連接
對應D-sub接頭連接模塊。有數字式輸入、輸出和輸入/輸出3種單元。數字式輸出單元可與本公司集裝式電磁閥的F組件(D-sub接頭)連接。
●用彈簧式端子臺連接
對應單獨配線的端子臺的模塊。有數字式輸入、輸出和輸入/輸出3種單元。只用一字形螺絲刀便很容易在傳感器接頭盒等上進行配線連接。
●數字式輸入單元
是輸入數字式信號(ON/OFF信號)的模塊。可接收安裝在執行器上的2線式/3線式磁性開關信號，并將信號反饋至PLC。系統整體的控制信號可通過現場總線控制。

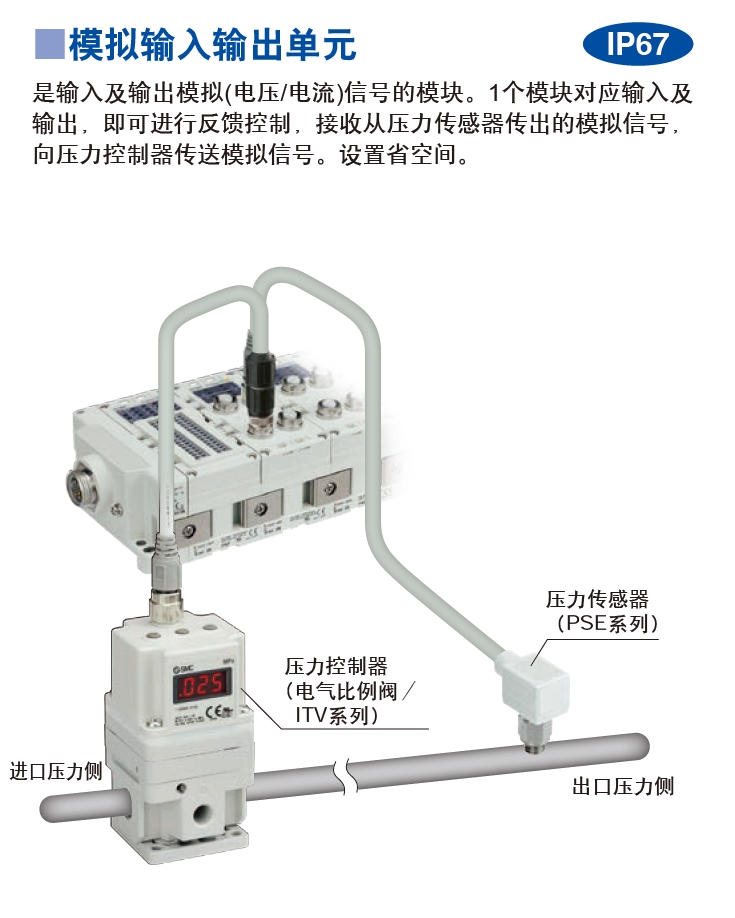

●模擬輸入輸出單元
是輸入及輸出模擬(電壓/電流)信號的模塊。1個模塊對應輸入及輸出，即可進行反饋控制，接收從壓力傳感器傳出的模擬信號，向壓力控制器傳送模擬信號。設置省空間。
●自我診斷功能
自我診斷功能的示例如下。
●可逐位增減
采用防止螺釘脫落的獨特夾緊方式。只需旋松連接件的螺釘，便可分離。各單元最多可連接9位，可按不同順序連接。
※SI單元除外
