回轉執行器 齒輪齒條型
擺臺 MSQ
-
?緊湊、輕量

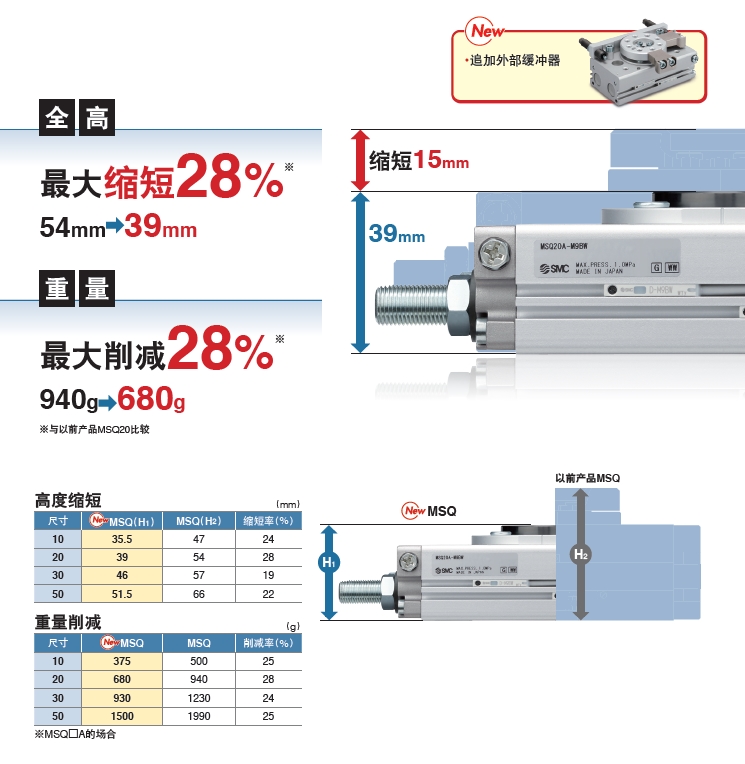

全高：最多降低28％※(54mm→39mm)
質量：最多減輕28％※(940g→680g)
?配管用中心孔孔徑擴大(?9mm→?12mm)
※與現行產品MSQ20相比
?擺動時間調節范圍擴大(0.2～2.0s/90o)
較現行產品，可在低速域使用
安全注意事項 擺動氣缸/共通注意事項
磁性開關/共通注意事項 擺動氣缸擴展品/選型
快速選型表 特定開發品信息 環保認證(RoHS)
磁性開關/共通注意事項 擺動氣缸擴展品/選型
快速選型表 特定開發品信息 環保認證(RoHS)
| 形式 | 系列 | 齒條形式 | 尺寸 | 擺動角度 |
|---|---|---|---|---|
| 基本型 | MSQ | 雙齒條 | 10、20、30、50 | 0～190° |
產品特點

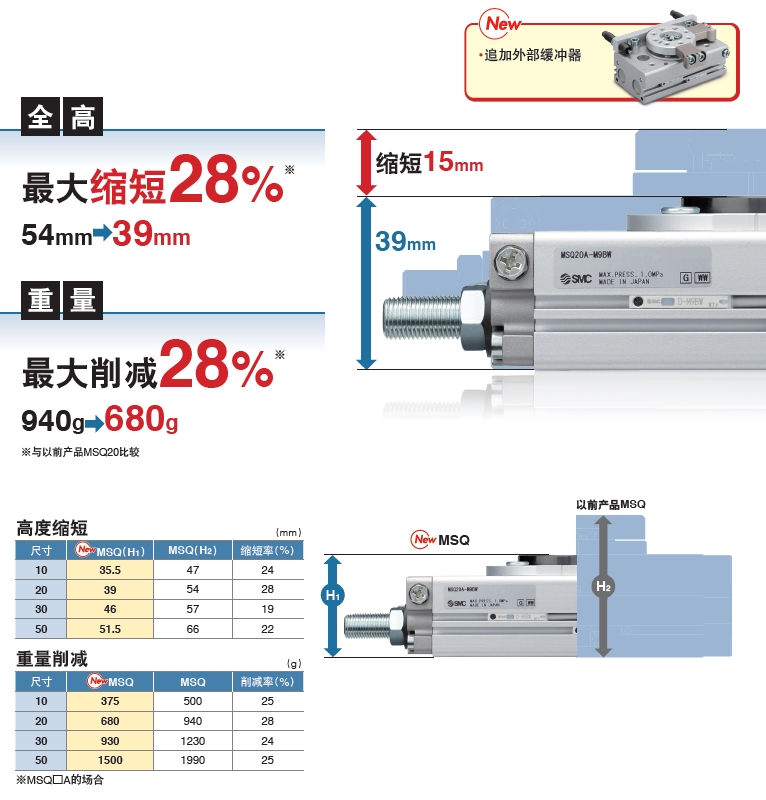

緊湊、輕量
操作性提高

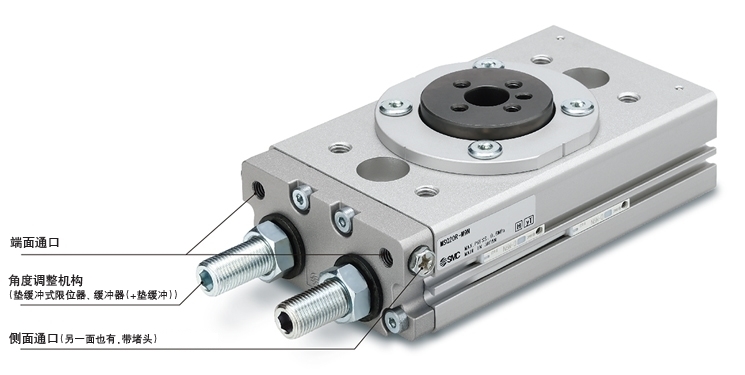

端面通口與角度調節機構在同一面。

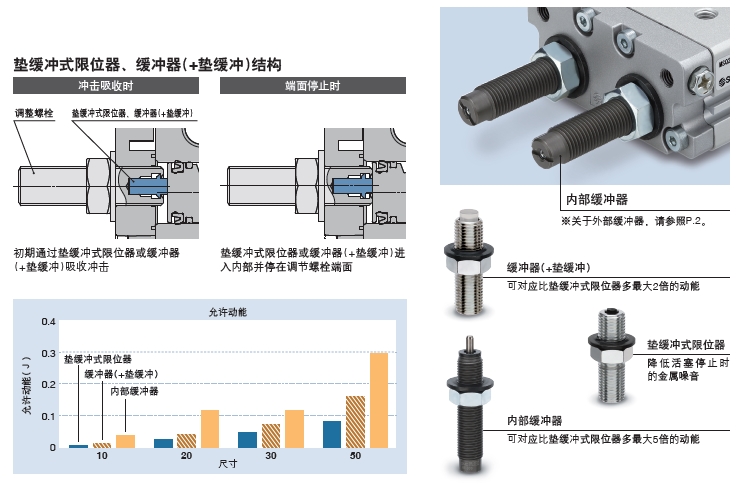

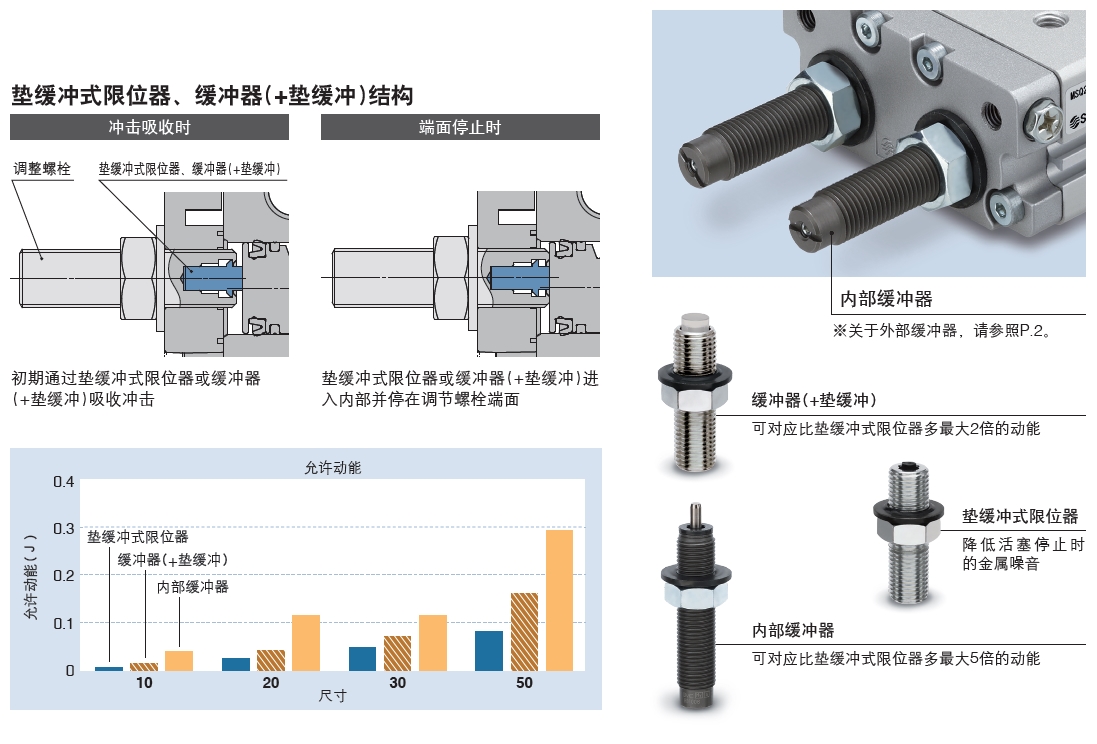

可選擇5種緩沖
-

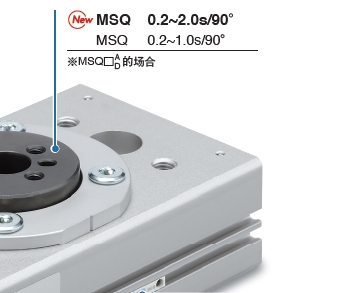

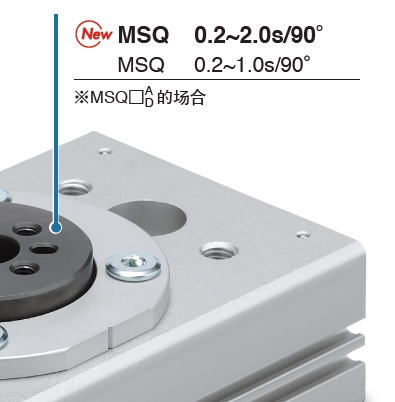

擺動時間調節范圍擴大
較現行產品，可在低速域使用。
-
高耐久性?高精度

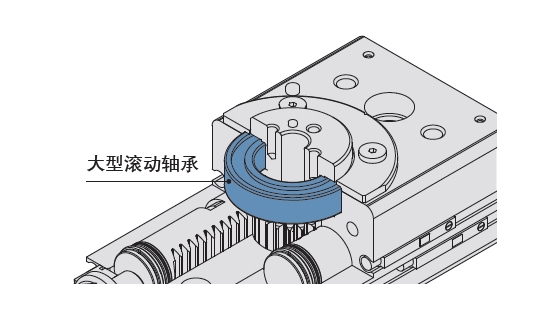

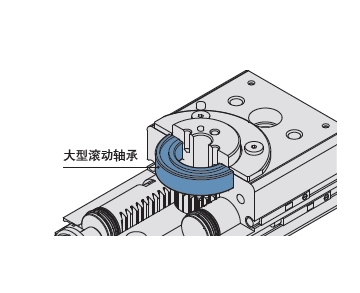

通過大型滾動軸承實現高耐久性·高精度。

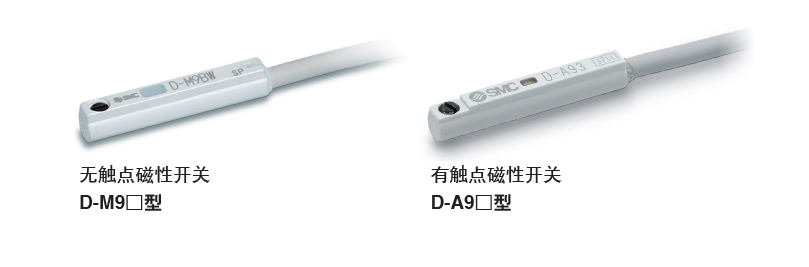

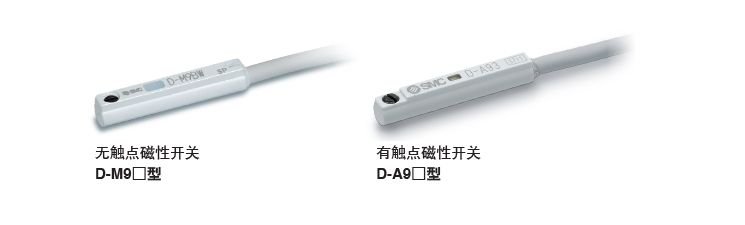

可安裝小型磁性開關

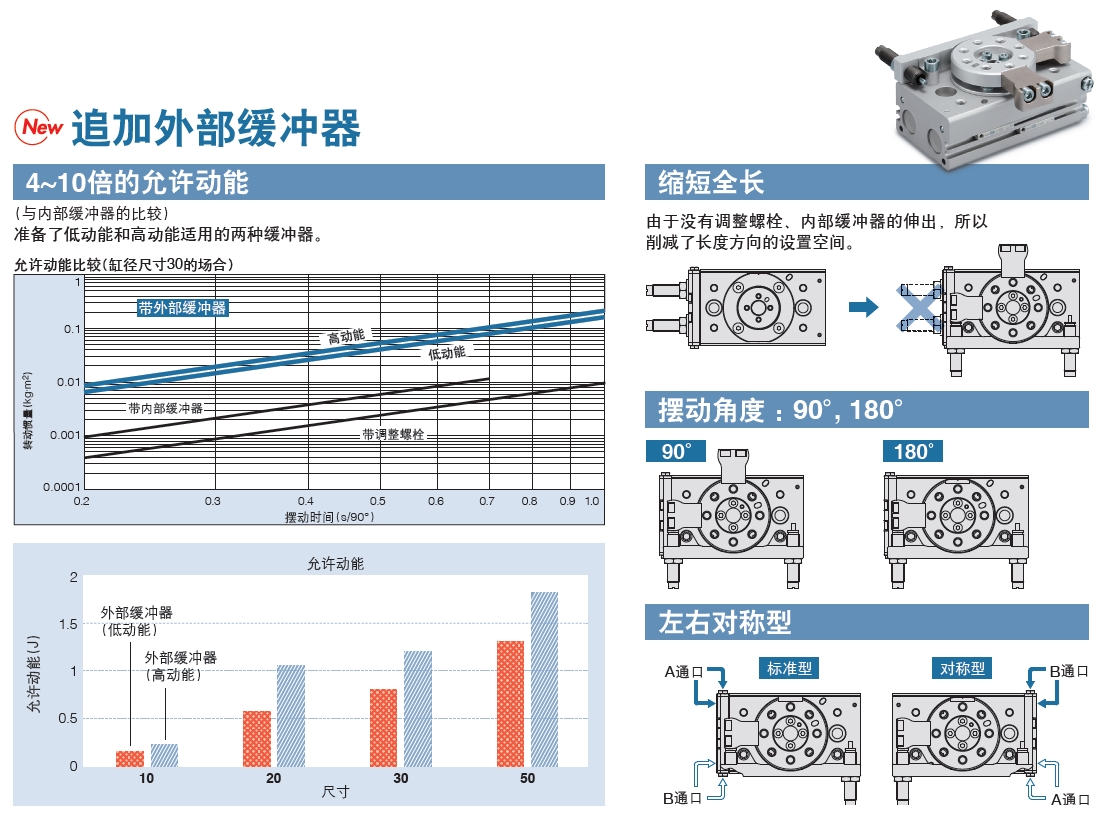

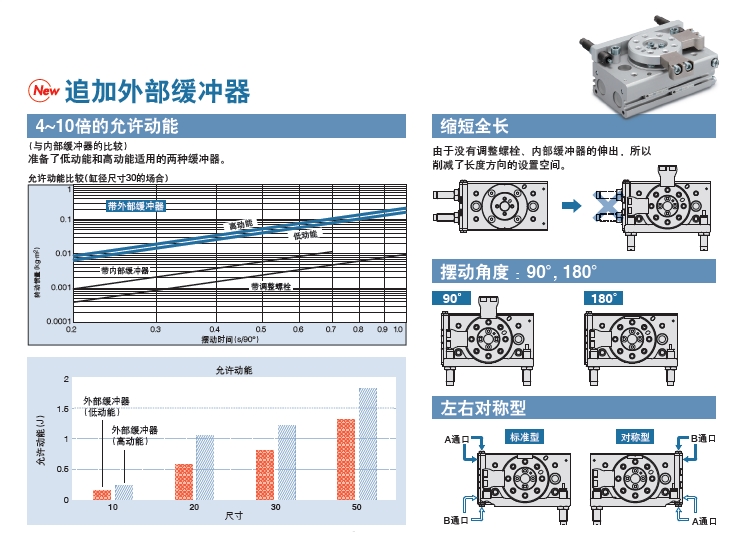

追加外部緩沖器 NEW

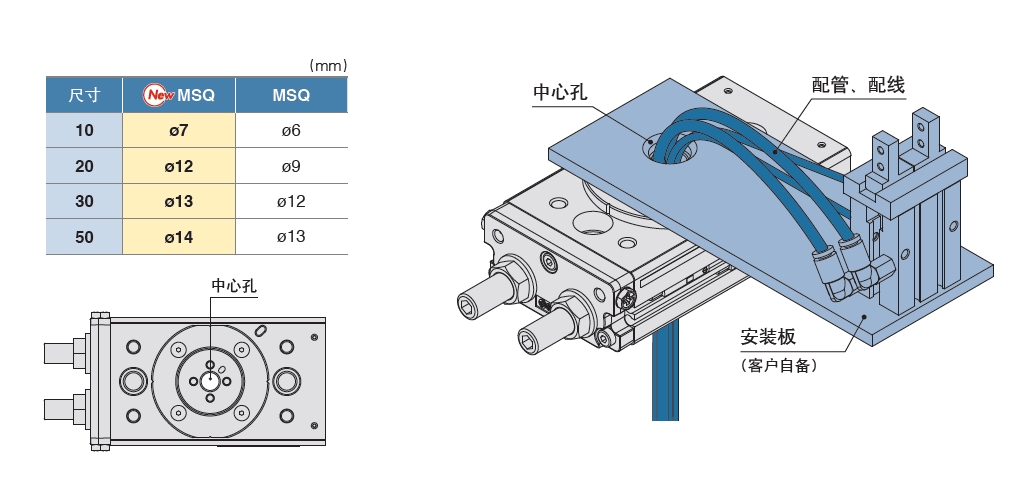

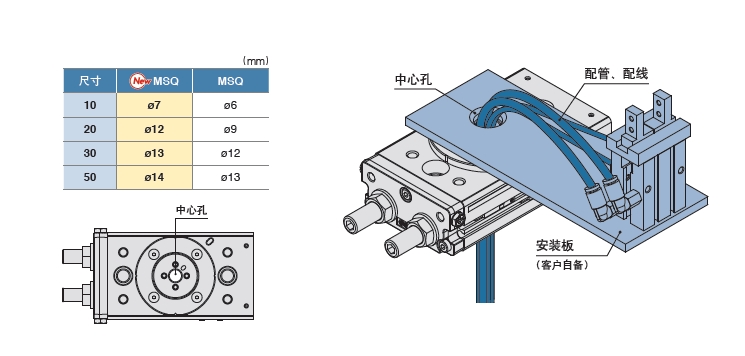

配管用中心孔徑擴大

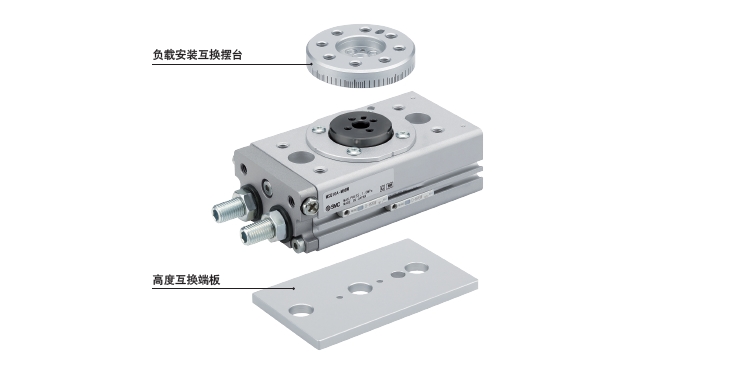

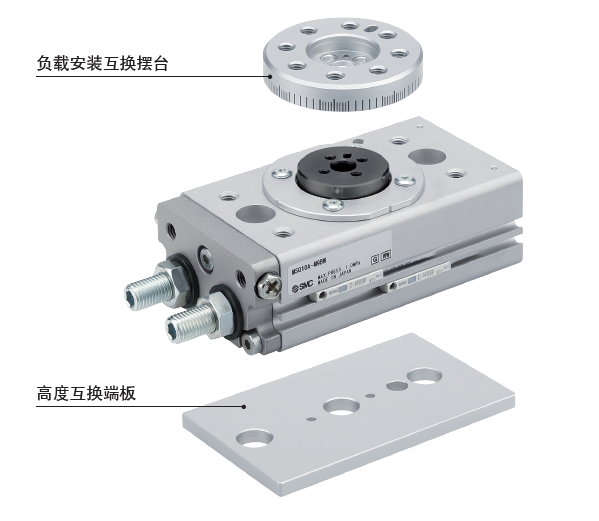

備有可高度互換的擺臺·端板（訂制）
與以前產品的負載安裝尺寸匹配的互換擺臺以及與高度尺寸匹配的互換端板。

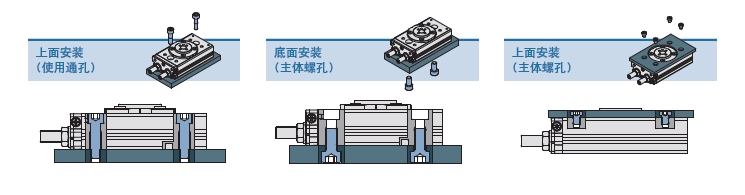

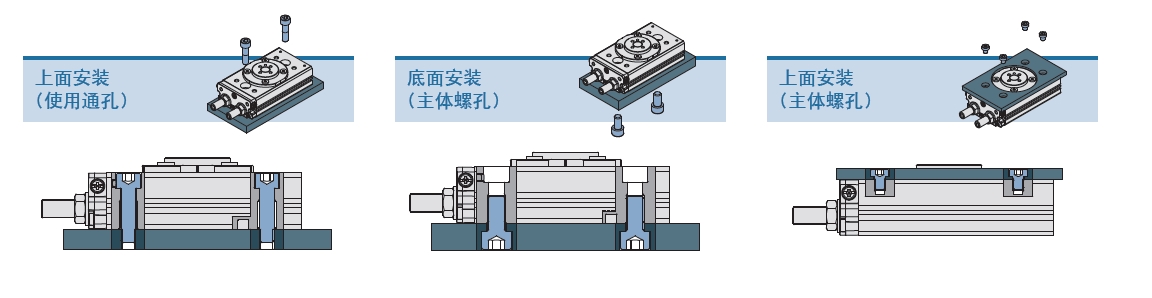

3種安裝方式可選
在安裝尺寸上，可與以前產品MSQ系列互換。
