協働ロボット用エアグリッパ
協働ロボット用エアグリッパ/標準タイプ RMHZ2
-
?グリッパ駆動に必要な周辺機器をユニット化
エア供給チューブ1本、電気配線１本を接続するだけで動作可能
ソレノイドバルブ、サイレンサ付絞り弁、オートスイッチ、管継手等內蔵
?12社の協働ロボットに対応
UNIVERSAL ROBOTS、オムロン／TECHMAN ROBOT、
ファナック、安川電機、三菱電機、HAN’S ROBOT、
KUKA、DOOSAN ROBOTICS、SIASUN、JAKA、 AUBO、ABB
?マニュアル式チェンジャを標準搭載
簡単な操作でツール交換が容易になり、工數の削減が可能
?空気消費量を最大80%削減
?ガイド一體構造により高剛性、高精度を?qū)g現
?高精度リニアガイド採用
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 協働ロボット用エアグリッパ/標準タイプ RMHZ2
取扱説明書
シリーズ 検索結果を表示 RMHZ2 検索結果を表示 協働ロボット用エアグリッパ/標準タイプ RMHZ2
自己宣言書
シリーズ 検索結果を表示 RMHZ2 検索結果を表示
| シリーズ | 爪數 | 外徑把持力 （N） | 內徑把持力 （N） | 開閉ストローク（両側） （mm） |
|---|---|---|---|---|
| RMHZ2 | 2 | 54.2 | 72.2 | 14 |
製品特長
グリッパ駆動に必要な周辺機器をユニット化
ワークに応じて3種類のグリッパを用意
12社の協働ロボットに対応
UNIVERSAL ROBOTS、オムロン／TECHMAN ROBOT、ファナック、安川電機、三菱電機、
HAN’S ROBOT、KUKA、DOOSAN ROBOTICS、SIASUN、JAKA、 AUBO、ABB
マニュアル式チェンジャを標準搭載
? 簡単な操作でツール交換が容易になり、工數の削減が可能
? ツールの固定は2本のクランパボルトを締結するのみ
空気消費量を最大80%削減
標準タイプ RMHZ2 Series
?ガイド一體構造により高剛性、高精度を?qū)g現
?高精度リニアガイド採用
3爪タイプ RMHS3 Series
?円筒形ワークの軸方向把持に最適
ロングストロークタイプ RMHF2 Series
?64mmのロングストロークで様々なワークに対応
?高さ寸法を約35%短縮（標準タイプと比較）
?アクチュエータ位置センサ取付可能
エア供給チューブ1本、電気配線１本を接続するだけで動作可能
?ソレノイドバルブ、速度調整機構、オートスイッチをユニット化
取付性、メンテナンス性向上
?分割式保護カバーによりグリッパのメンテナンスが容易
?取付規格：ISO9409-1-50-4-M6
マニュアル式チェンジャにより簡単なツールチェンジ取付工數?メンテナンス工數の削減

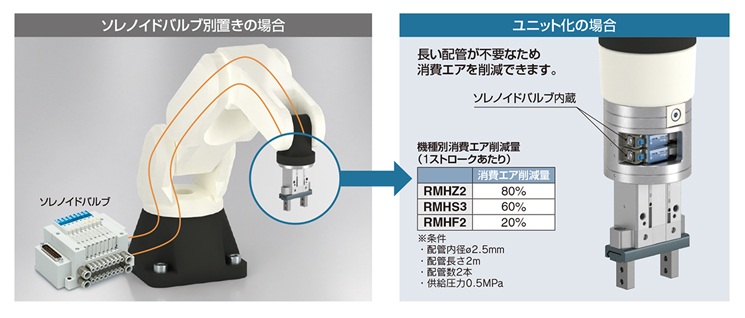

空気消費量を最大80%削減
同タイプの機種でソレノイドバルブを別置きした場合に比べ、エアの消費量を大幅削減
RMHF2にアクチュエータ位置センサ取付可能（オプション）
（協働ロボットメーカ：UNIVERSAL ROBOTS、ファナックに対応）
ワークの測長、判別が可能
?ストローク位置をアナログ信號で出力
?繰返し精度：0.1mm
シリーズバリエーション
オプション
プラグインソフトに対応
UNIVERSAL ROBOTS、オムロン／TECHMAN ROBOT、 ファナック、安川電機に対応
