テーブル付シリンダ
エアスライドテーブル MXQ□
-
?全高低減：10％減（27mm：従來30mm）
?製品質量：22％削減（298g：従來380g）
?許容運動エネルギー：64％向上（0.09J：従來0.055J）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアスライドテーブル MXQ□
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 両側配管タイプ MXQ□A 複動 検索結果を表示 低推力高剛性タイプ MXQ□B 複動 検索結果を表示 片側配管タイプ MXQ□C 複動 検索結果を表示 高さ互換タイプ MXQ 複動 検索結果を表示
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 両側配管タイプ | MXQ□A | 複動 | 6，8，12，16，20，25 |
| 低推力高剛性タイプ | MXQ□B | 複動 | 6，8，12，16，20 |
| 片側配管タイプ | MXQ□C | 複動 | 8，12 |
| 高さ互換タイプ | MXQ | 複動 | 6，8，12，16，20，25 |
製品特長
全高低減：10%減(27mm減、従來品30mm)
製品質量：22%削減(298g、従來品380g)
許容運動エネルギー：64%向上(0.09J、従來品0.055J)
※上記値は両側配管タイプと従來品MXQ12-30（アジャスタなし）と比較
用途に合わせた最適なガイド付アクチュエータを選定できます。

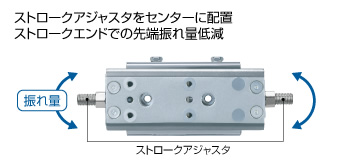

ストロークアジャスタ（オプション）
許容運動エネルギー向上
機能、メンテナンスを考慮したテーブル形狀
取付は従來品MXQシリーズと同等

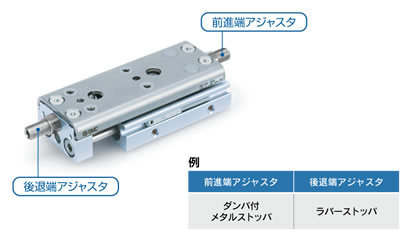

豊富なストロークアジャスタ（オプション）
前進端アジャスタと後退端アジャスタの
組み合わせを可能にしました
テーブルの「全長短縮タイプ」を設定
小型オートスイッチ対応
?有接點オートスイッチ D-A9□型, D-A9□V型
?無接點オートスイッチ D-M9□（A）型, D-M9□W型
オーダーメイド追加 New
?デュアル行程仕様
?サイドアジャスタ仕様
?ショックアブソーバ＋メタルストッパ併用仕様?shù)?
バッファ機構付
エンドロック付
軸方向配管形
集中アジャスタ仕様
