パイロット式4·5ポートソレノイドバルブ
絞り弁付真空破壊弁 SJ3A6
-
?スプール弁を2本內蔵。
?バルブ1臺で真空吸著?破壊の制御が可能。
?幅10mm（SJ3000シリーズと同等サイズ）
?破壊エアの流量調整ができる絞り弁付。
?真空側、破壊側それぞれに交換可能なフィルタを內蔵。
?4ポートソレノイドバルブSJ2000/3000との混載可能（オーダーメイド）
?マニホールド型式：SS3J3
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 絞り弁付真空破壊弁 SJ3A6
自己宣言書
検索結果を表示 検索結果を表示 絞り弁付真空破壊弁 SJ3A6
マニホールド仕様書
検索結果を表示 検索結果を表示
製品特長
ボディ幅7.5mm （SJ2000）、10mm （SJ3000）による省スペースタイプ
-
消費電力
0.15W（SJ3000節電回路付）
0.23W（SJ2000節電回路付） -
壽命：5000萬回以上
（當社ライフテスト條件による）
-

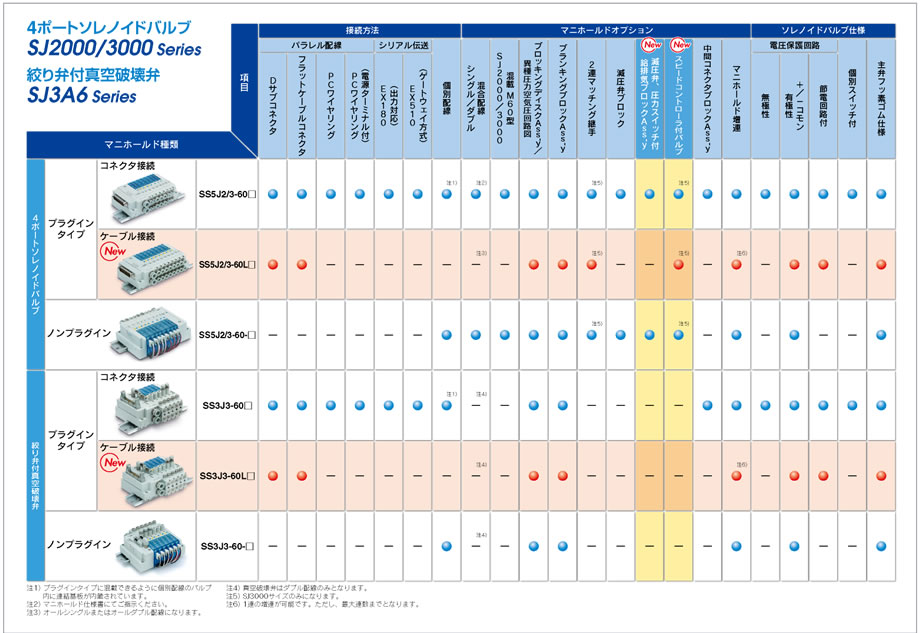

マニホールドバリエーション
プラグインコネクタ接続（カードエッジ式）
SJ2000/3000シリーズの混載が可能
?連數の増減、バルブの交換が容易
?34極コネクタを採用。
ダブルソレノイドで16連、
シングルソレノイドなら32連まで対応可能。
-

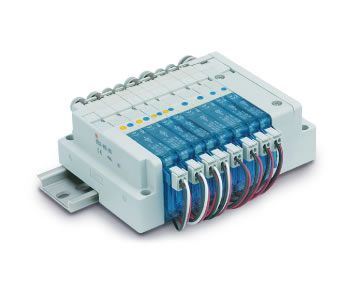

プラグインケーブル接続 New
ノンプラグイン個別配線にも対応
オプションバリエーション
減圧弁、圧力スイッチ付給排気ブロックAss'y New
マニホールドのSUP.圧力を調整する減圧弁です。
また、圧力スイッチおよび圧力計を取付けることが可能です。
減圧弁ブロック
SJ3000と同じ幅（10mm）の減圧弁ブロックです。マニホールド中間に入れて使用できます。
D側より供給された圧力をマニホールド內で減圧する場合に使用します。
減圧弁ブロックよりU側のバルブはすべて減圧されます。
スピードコントローラ付バルブ New
スピードコントローラが內蔵されていますので、
バルブ側でシリンダスピードの調整が可能です。
メータイン／メータアウトの2種類設定。
中間コネクタブロックAss'y
マニホールドの中間に入れて使用できるコネクタブロックです。
同一マニホールド內でバルブの電気制御を分けたい場合または制御點數が不足した場合などにも使用できます。
電源端子付PCワイヤリングにも対応可能（別途お問合せください）。
マニュアル種類追加
絞り弁付真空破壊弁 SJ3A6 Series
スプール弁を2本內蔵。
バルブ1臺で真空吸著?破壊の制御が可能。
-
?消費電力0.15W（節電回路付）
?幅10mm（SJ3000シリーズと同等サイズ）。
?破壊エアーの流量調整ができる絞り弁付。
?真空側、破壊側それぞれに交換可能な
フィルタを內蔵。
?圧力スイッチなどを接続できる圧力検出ポート付。
?4ポートソレノイドバルブSJ2000/3000
との混載可能〈オーダーメイド〉。
?1（P）ポートと3/5（E）を異なる正圧にして
2系統の圧力切換が可能。
?。à长螆龊?、Pポート側のみ流量調整が可能。） -
バリエーション
