真空グリッパ（エジェクタタイプ）
協働ロボット用真空グリッパ ZXP7□01-X1
for Universal Robots
-
?Plug and Playですぐ使える
URCap対応 簡単プログラミング
?圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
?真空エジェクタ、エア供給弁?破壊弁、圧力センサ、パッドを一體化
?取付規格：ISO9409-1-50-4-M6準拠
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 協働ロボット用真空グリッパ ZXP7□01-X1
for Universal Robots取扱説明書
シリーズ 検索結果を表示 ZXP7□01-X1 検索結果を表示 協働ロボット用真空グリッパ ZXP7□01-X1
for Universal Robots自己宣言書
シリーズ 検索結果を表示 ZXP7□01-X1 検索結果を表示
| シリーズ | パッド形狀 | パッド徑 | 吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] |
|---|---|---|---|---|
| ZXP7□01-X1 | 平形 平形リブ付 べロウ形 薄形 多段べロウ形 2.5段べロウ形 5.5段べロウ形 | φ8～φ32 | 17 | 57 |
製品特長
協働ロボット用真空グリッパ
圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
真空エジェクタ、エア供給弁?破壊弁、圧力センサ、パッドを一體化
取付規格：ISO9409-1-50-4-M6準拠
URCap対応

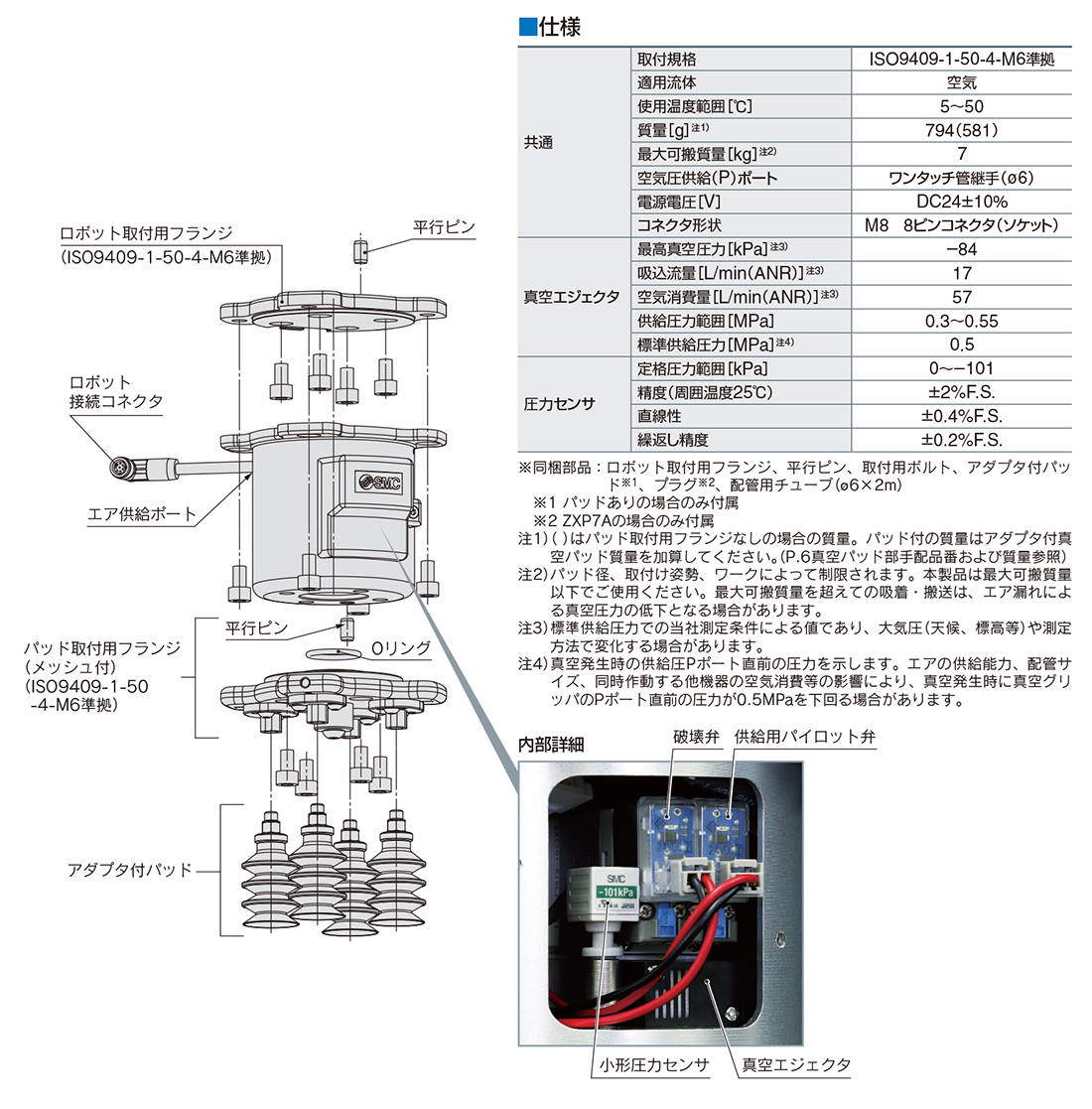

仕様
パッドバリエーション例
-

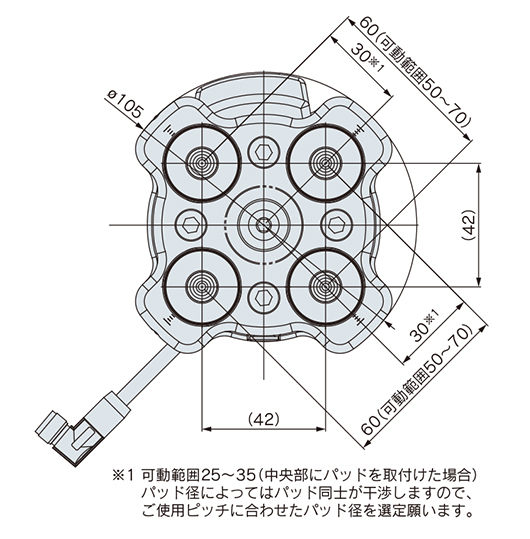

パッドのピッチ変更可能
-
フランジ付パッド単體で使用可能
（真空源が外部にある場合）
機種選定
外形寸法図
URCap対応
簡単なプログラミング
ユニバーサルロボット認証済み専用ソフトURCapを使い、ティーチペンダントで直感的な操作でSMC製グリッパの各種動作、センサ信號を簡単に組込むことが可能。
※URCapソフトはホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
