パイロット式4·5ポートソレノイドバルブ
エジェクタシステム一體型バルブマニホールド JSY1000-E
-
?スペーサ形エジェクタの高消音サイレンサ追加 [New]
?破壊流量調整ユニット追加
?コンパクトなオールインワンマニホールド
アクチュエータと真空吸著を併用するアプリケーション向けに機器を一體化
?EtherCAT?、IO-Link [New]、PROFINET? [New]、EtherNet/IP? [New] 対応
?オールインワンマニホールドによる省配線／省配管
?設置面積：64%削減
?製品質量：42%削減
?省エネ機能
CO?排出量（空気消費量）：90%削減
?IO-Linkマスタ
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エジェクタシステム一體型バルブマニホールド JSY1000-E
取扱説明書
シリーズ 検索結果を表示 JSY1000-E 検索結果を表示 エジェクタシステム一體型バルブマニホールド JSY1000-E
マニホールド仕様書
シリーズ 検索結果を表示 JSY1000-E 検索結果を表示
| シリーズ | 流量特性 4/2→3/5（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→3/5（A/B→E） b | シリンダ駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|
| JSY1000-E | 0.91 | 0.48 | φ40 | 0.2（節電回路付） |
製品特長
エジェクタシステム一體型バルブマニホールド JSY1000-E Series
破壊流量調整ユニット追加
アクチュエータと真空吸著の併用における機器を一體化し、配線／配管を削減
?ZFC Seriesの詳細はこちら
オールインワンマニホールドによる省スペース／軽量
■省スペース
■軽量
省エネ機能
パイロットエア制御ユニット New

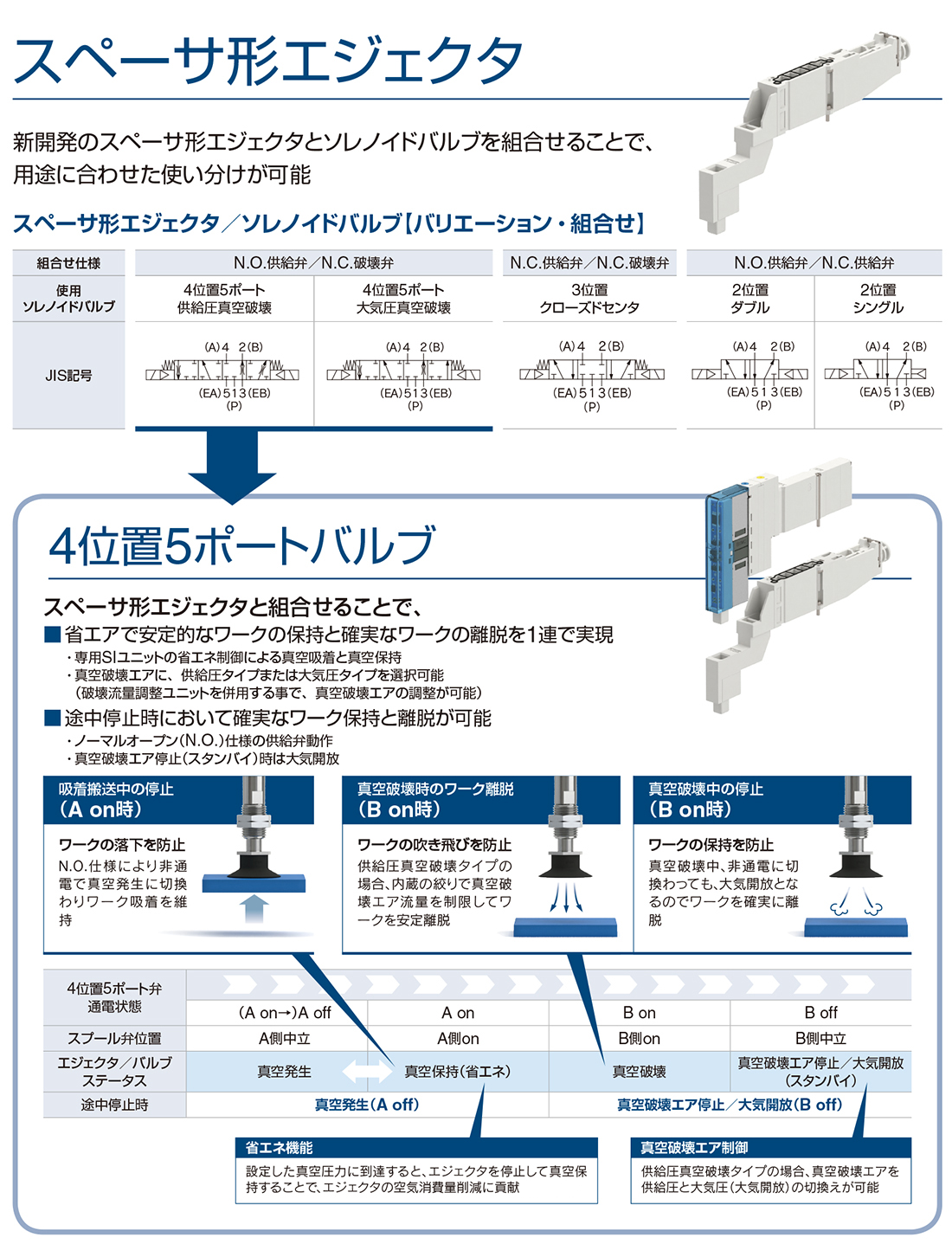

スペーサ形エジェクタ
