真空エジェクタ?真空ポンプシステム
真空ユニット ZK2□A
-

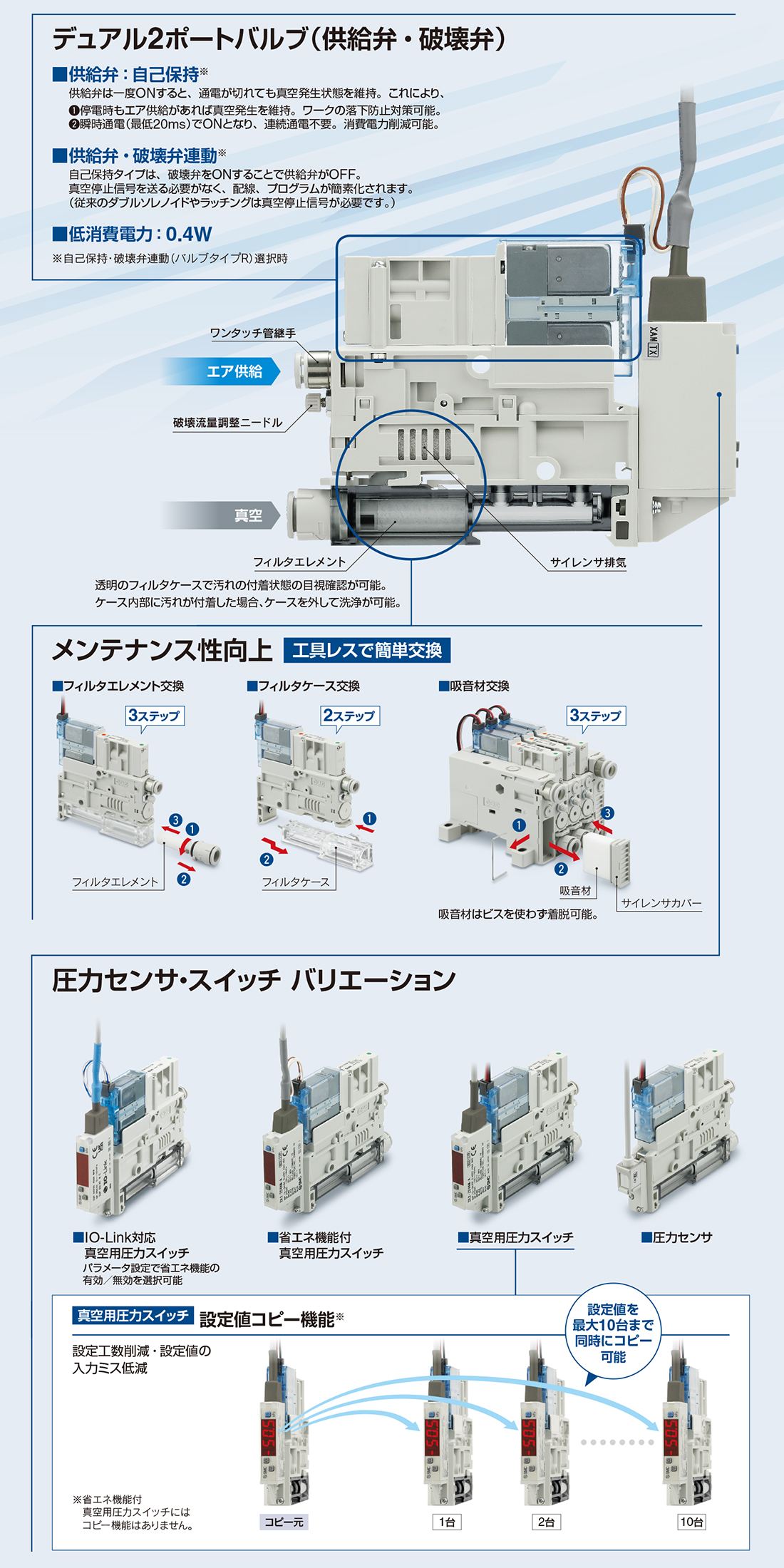

?供給弁：N.O.仕様を追加
停電/電源OFF時の真空発生※が可能
停電時のワーク落下を防止※
※供給圧が確保されている場合
?IO-Link対応圧力スイッチを追加
一本の通信線でエジェクタ制御
機器情報の取込、パラメータ一括設定可能
?エジェクタシステム／真空ポンプシステムに対応
?省エネエジェクタ
真空到達時供給エアカット：空気消費量 93%削減（當社測定條件
による）
?エジェクタの効率化により吸込流量50%増加（當社1段エジェクタ
との比較）
?省エネ効果（金額換算）：93%削減
?高消音サイレンサの採用で低騒音&吸込流量向上
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 真空ユニット ZK2□A
取扱説明書
エジェクタシリーズ ノズル徑
(mm)検索結果を表示 ZK2□07 0.7 検索結果を表示 ZK2□10 1.0 検索結果を表示 ZK2□12 1.2 検索結果を表示 ZK2□15 1.5 検索結果を表示 真空ユニット ZK2□A
自己宣言書
エジェクタシリーズ ノズル徑
(mm)検索結果を表示 ZK2□07 0.7 検索結果を表示 ZK2□10 1.0 検索結果を表示 ZK2□12 1.2 検索結果を表示 ZK2□15 1.5 検索結果を表示
| エジェクタシリーズ | ノズル徑 (mm) | 最大吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] | 適用パッド目安 (mm) | 真空ポンプシステムシリーズ |
|---|---|---|---|---|---|
| ZK2□07 | 0.7 | 29 | 24 | 2～40 | ZK2□00 |
| ZK2□10 | 1.0 | 44 | 40 | 2～50 | ZK2□00 |
| ZK2□12 | 1.2 | 61 | 58 | 2～125 | ZK2□00 |
| ZK2□15 | 1.5 | 67 | 90 | 2～150 | ZK2□00 |
製品特長

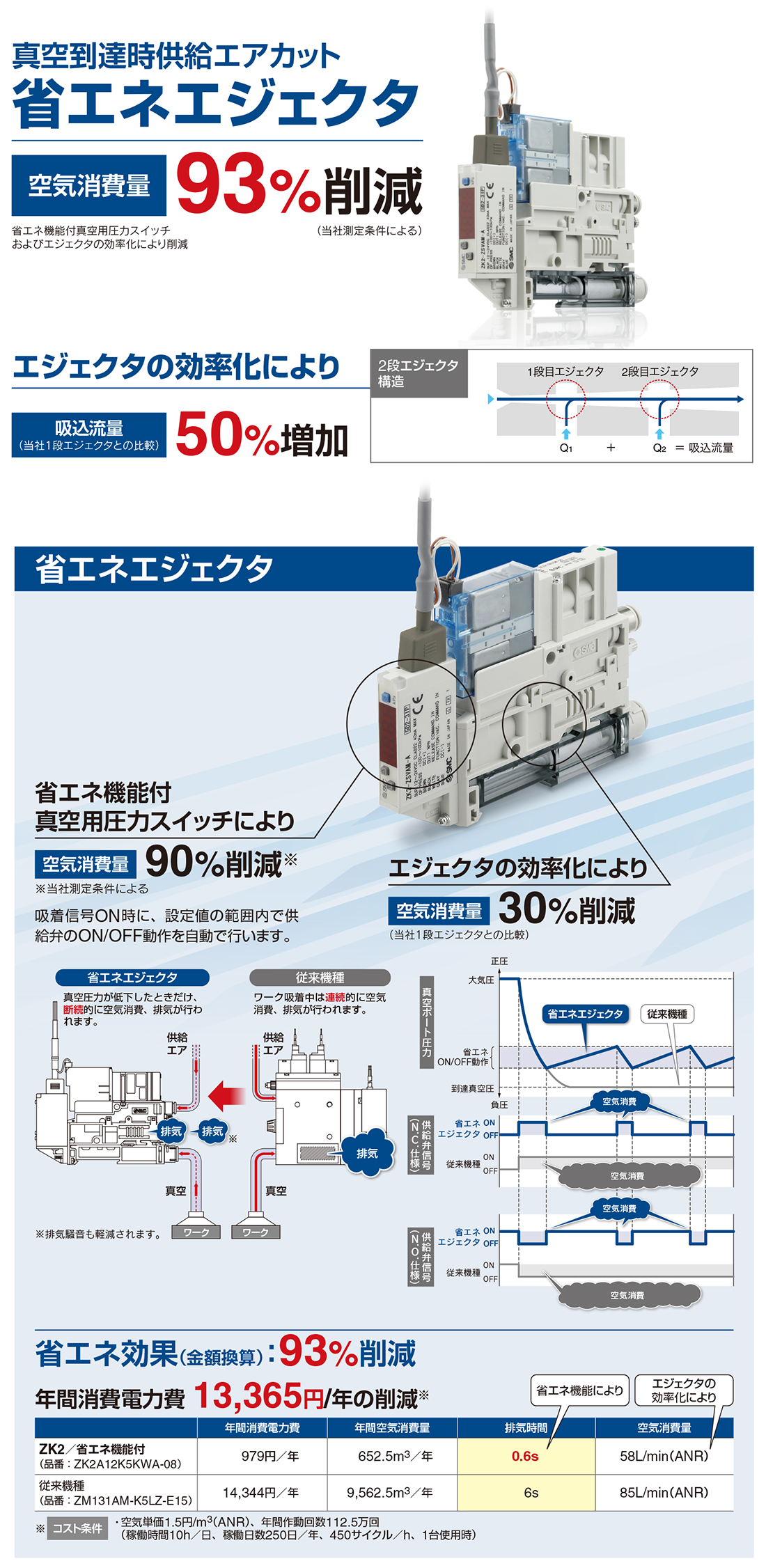

省エネエジェクタ

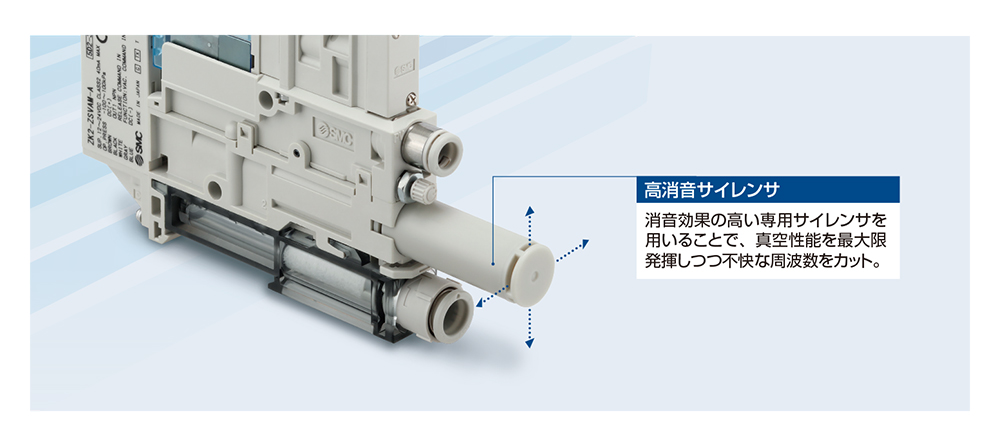

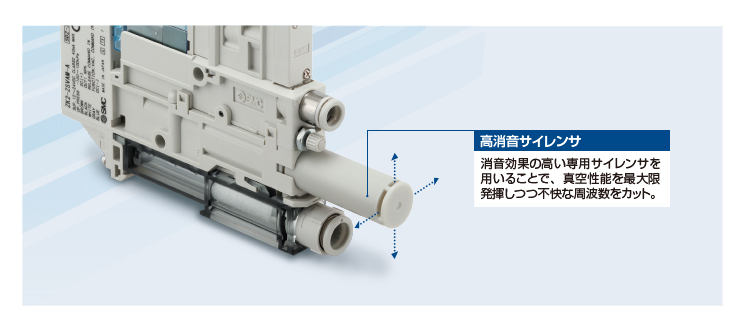

高消音サイレンサ
高消音サイレンサの採用で低騒音&吸込流量向上

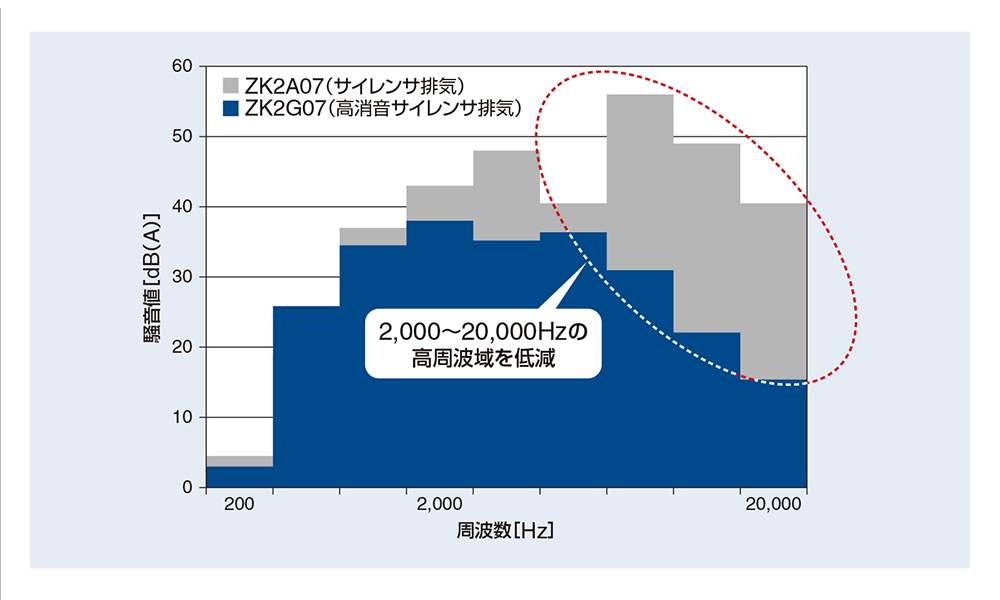

低騒音：46dB（A）※
※ノズル徑?0.7の時（當社測定條件による）

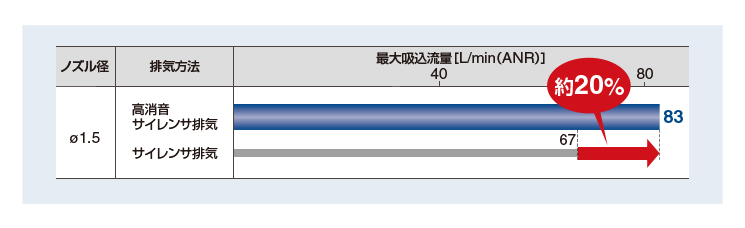

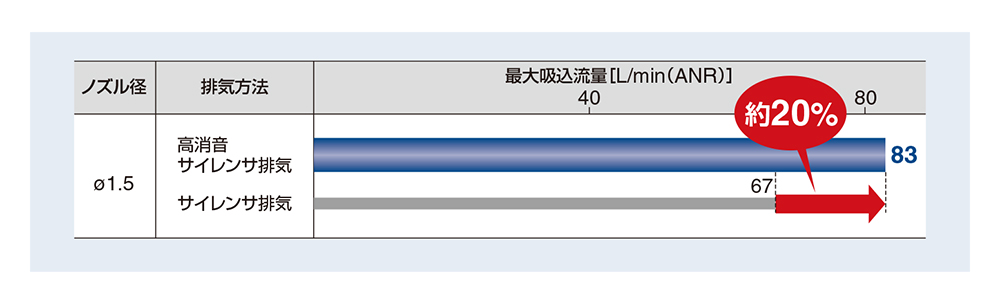

吸込流量：最大約20%向上
オールインワン 配管、配線、設置工數を削減！

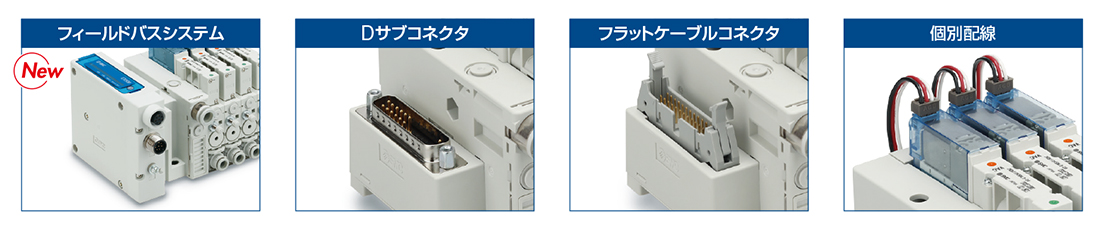

配線バリエーション

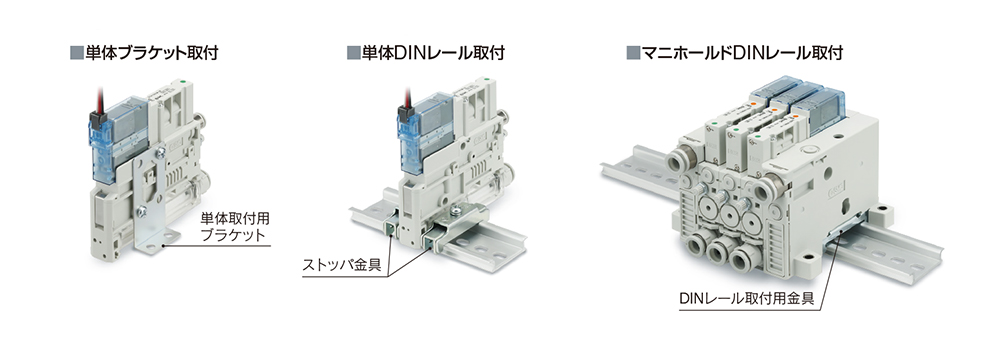

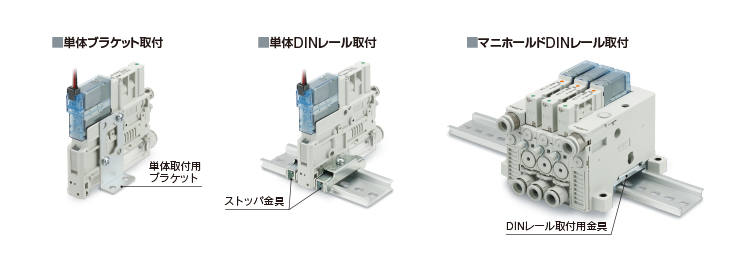

取付方法（オプション）

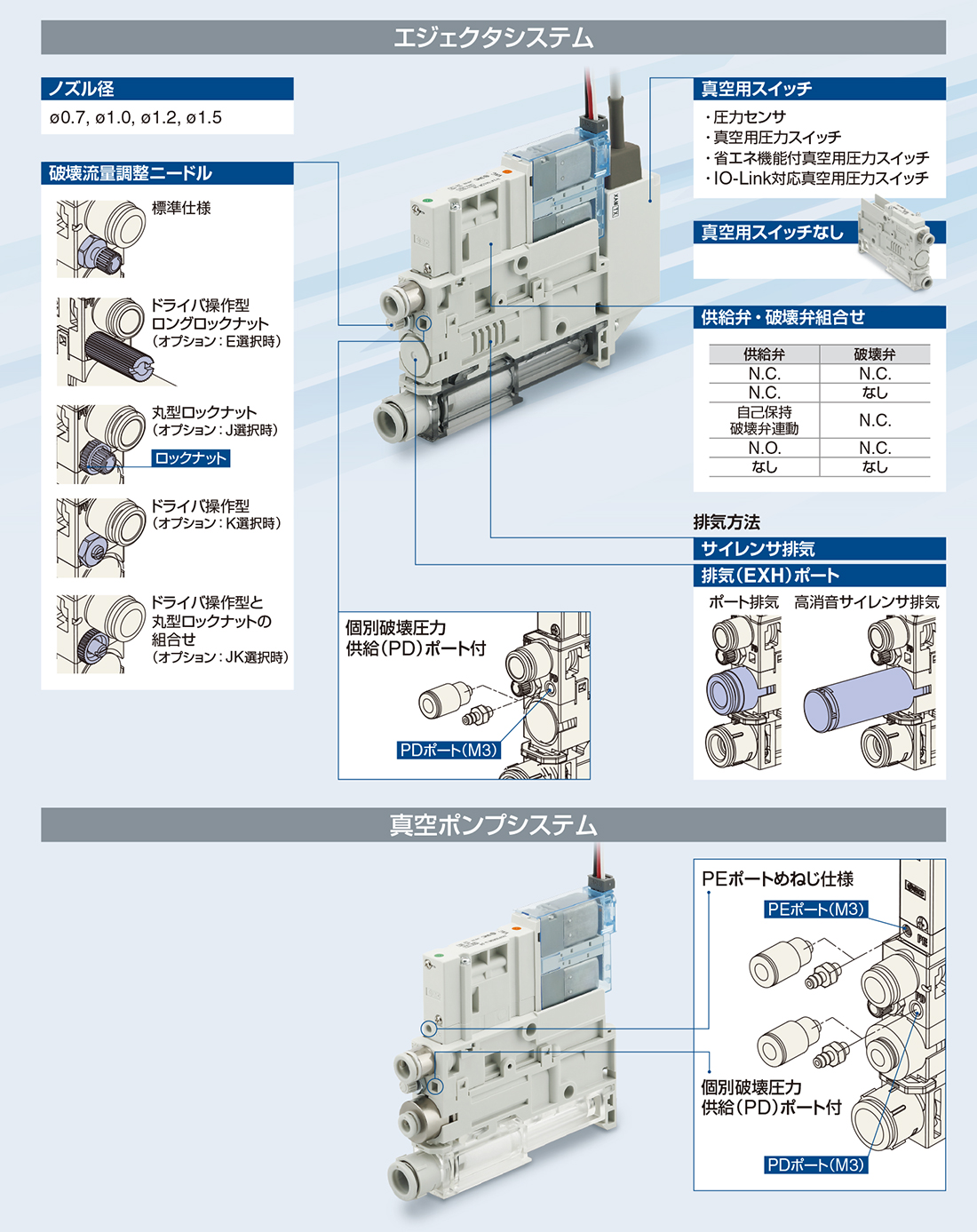

真空ユニットバリエーション 単體

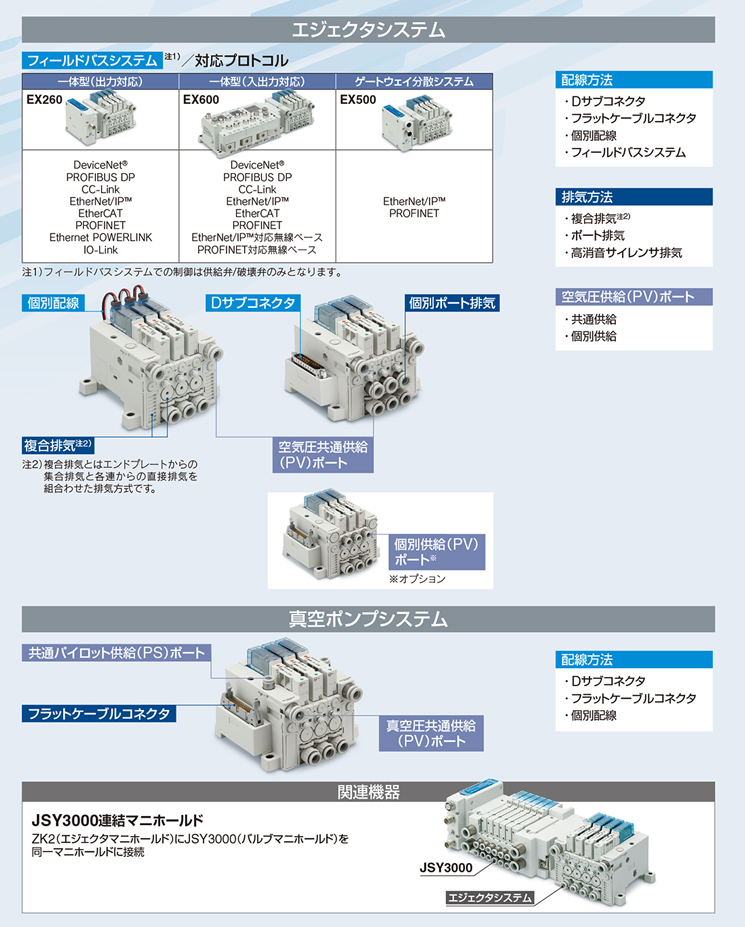

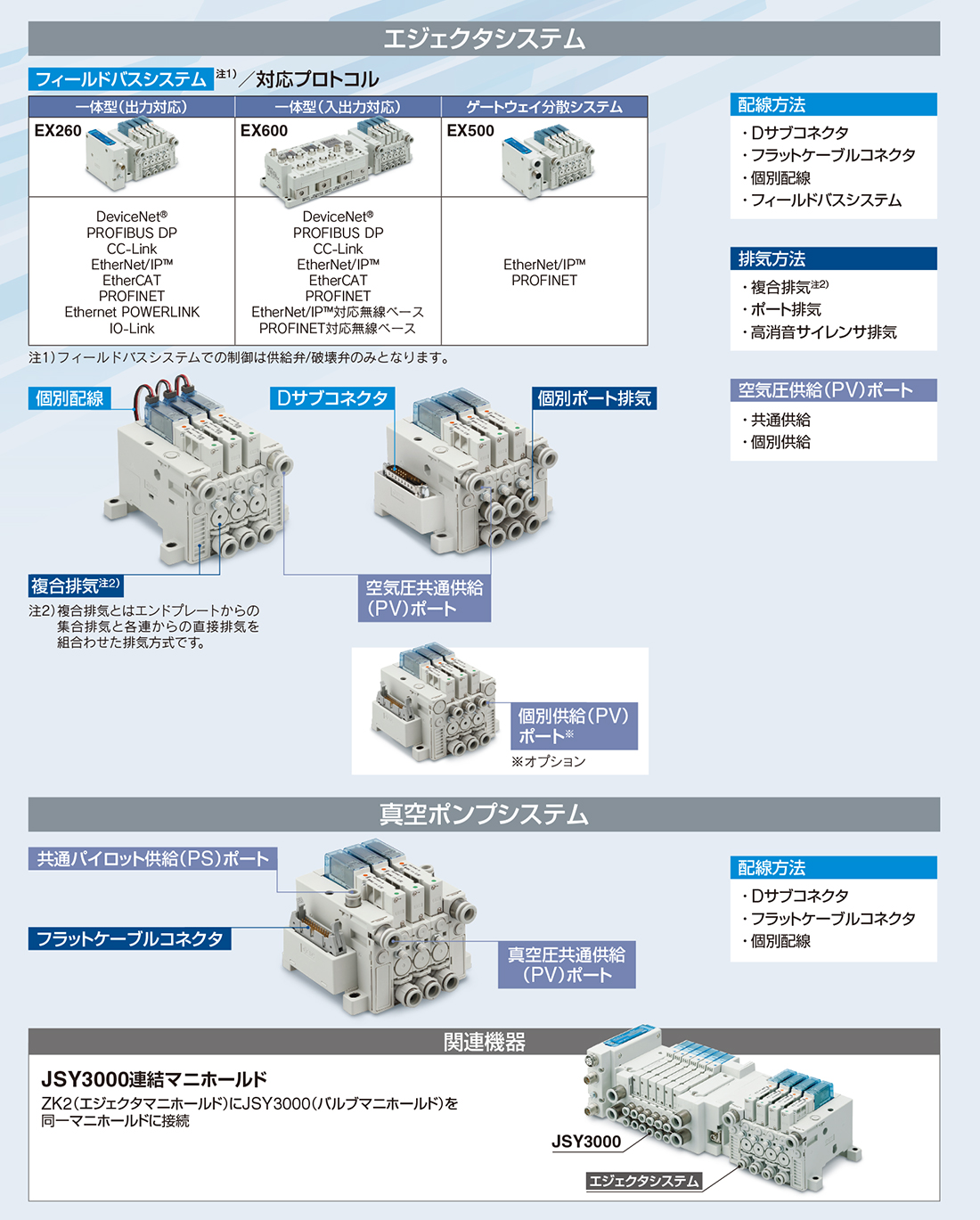

真空ユニットバリエーション マニホールド
IO-Link 対応

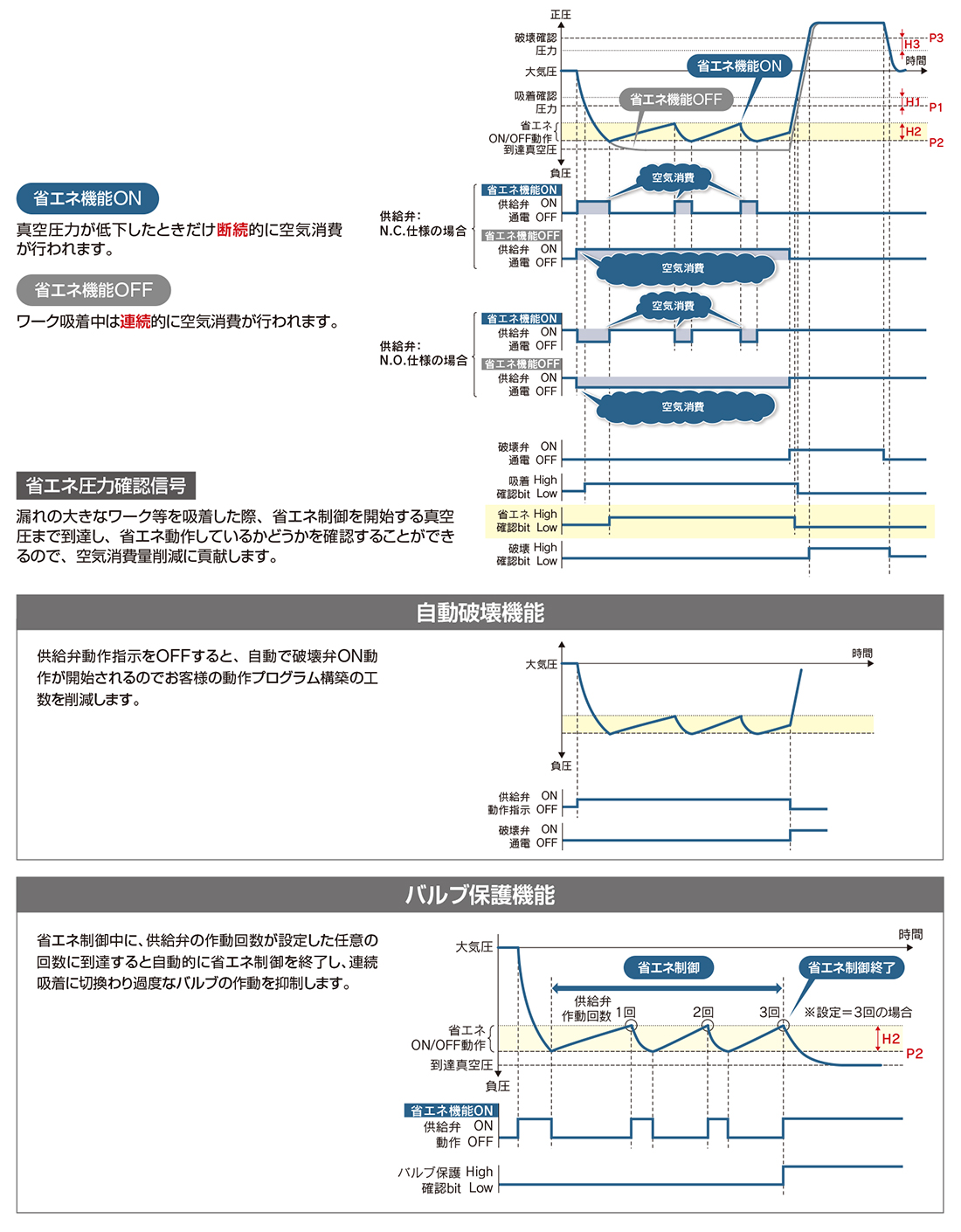

省エネ機能付真空用圧力スイッチおよびエジェクタの効率化により空気消費量93%削減※
※當社測定條件による。

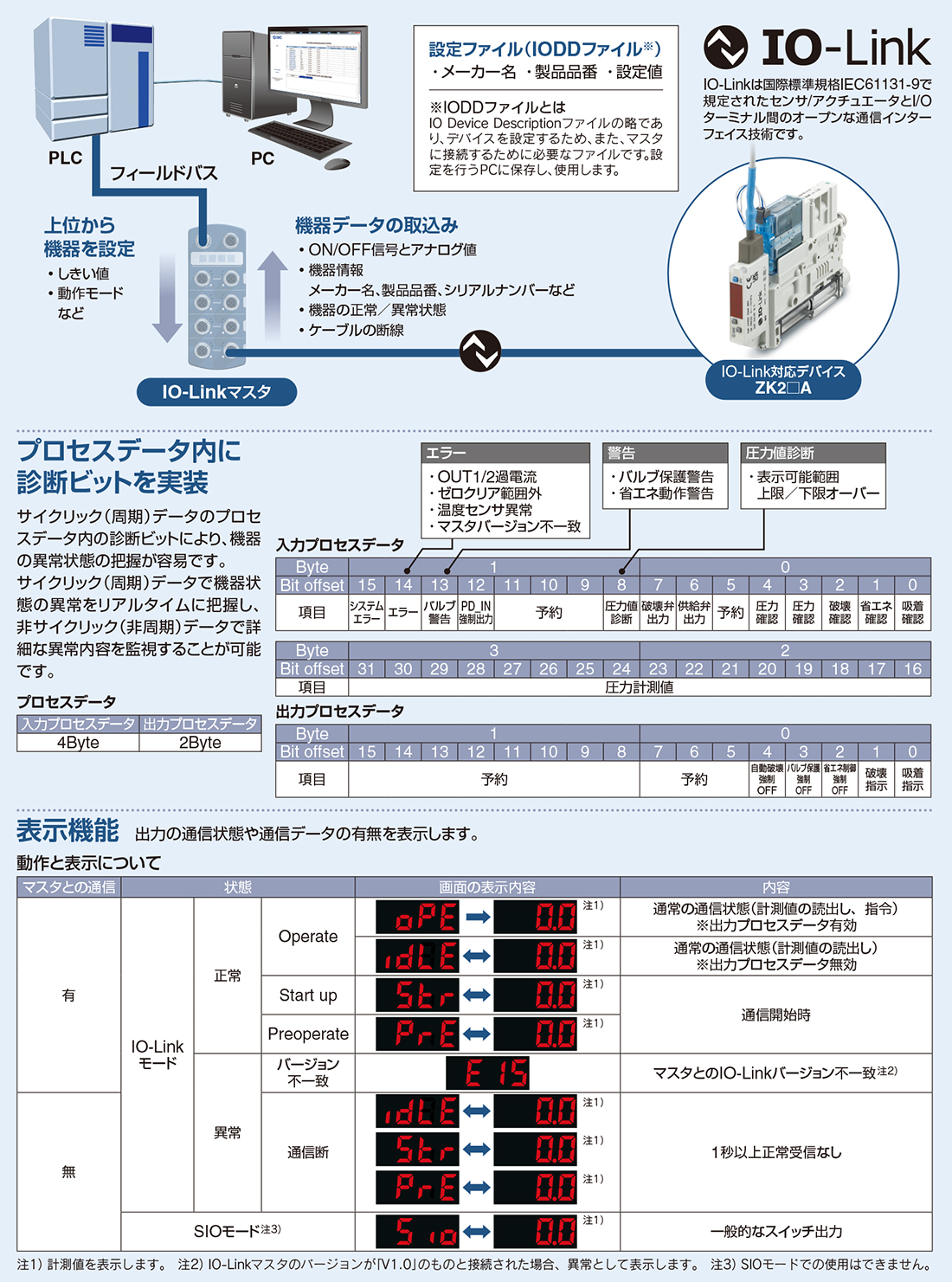

IO-Link 対応 ZK2□A
稼働狀況?機器狀態を可視化し、通信により遠隔監視?遠隔操作が可能
