駆動制御関連機器
殘圧排気機能付パイロットチェック弁/コンパクトタイプ AKP
-
?殘圧排気機能付
安全回路の構築が可能
?殘圧排気機能なし
一時的な中間停止が可能※
※精密な中間停止を保証するものではありません。

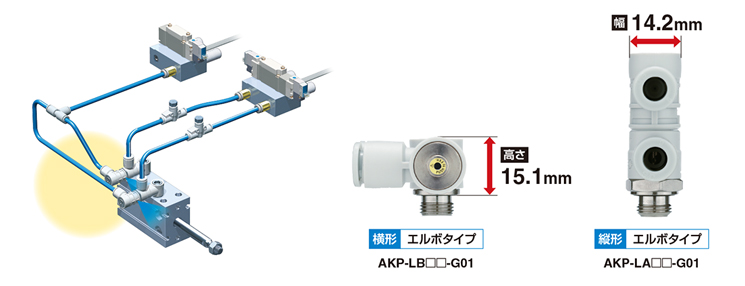

?設置條件に応じて選べる縦/橫形タイプを用意
?配管の自由度向上（360°回転式）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 殘圧排気機能付パイロットチェック弁/コンパクトタイプ AKP
取扱説明書
タイプ シリーズ 検索結果を表示 殘圧排気機能付
パイロットチェック弁
橫形タイプAKP-□B□E 検索結果を表示 殘圧排気機能付
パイロットチェック弁
縦形タイプAKP-□A□E 検索結果を表示 殘圧排気機能なし
パイロットチェック弁
橫形タイプAKP-□B□ 検索結果を表示 殘圧排気機能なし
パイロットチェック弁
縦形タイプAKP-□A□ 検索結果を表示
| タイプ | シリーズ | シリンダ側 接続口徑 | 適用チューブ外徑 ミリサイズ | 適用チューブ外徑 インチサイズ |
|---|---|---|---|---|
| 殘圧排気機能付 パイロットチェック弁 橫形タイプ | AKP-□B□E | M5×0.8, 10-32UNF 1/8, 1/4, 3/8, 1/2 （R, NPT, G） | φ4, φ6, φ8, φ10, φ12 | φ5/32",φ1/4",φ5/16" |
| 殘圧排気機能付 パイロットチェック弁 縦形タイプ | AKP-□A□E | M5×0.8, 10-32UNF 1/8, 1/4, 3/8, 1/2 （G） | φ4, φ6, φ8, φ10, φ12 | - |
| 殘圧排気機能なし パイロットチェック弁 橫形タイプ | AKP-□B□ | M5×0.8, 10-32UNF 1/8, 1/4, 3/8, 1/2 （R, NPT, G） | φ4, φ6, φ8, φ10, φ12 | φ5/32",φ1/4",φ5/16" |
| 殘圧排気機能なし パイロットチェック弁 縦形タイプ | AKP-□A□ | M5×0.8, 10-32UNF 1/8, 1/4, 3/8, 1/2 （G） | φ4, φ6, φ8, φ10, φ12 | - |
製品特長
特長
バリエーション
設置條件に応じて選べる縦/橫形タイプを用意
配管の自由度向上（360°回転式）
パイロットチェック弁 機能別バリエーション
