レギュレータ
真空レギュレータ IRV
-
?真空ラインの圧力制御が可能。
?一面配管仕様をシリーズ化。
?質量20％減（従來比）
?ワンタッチ管継手內蔵。
?クリップ固定式により圧力計?デジタル圧力スイッチの著脫が容易。
?圧力計?デジタル圧力スイッチの取付方向変更が可能（標準配管仕様のみ）
?圧力計?デジタル圧力スイッチの取付角度（60°刻み）変更が容易。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | 接続口徑 | 設定圧力範囲（kPa） |
|---|---|---|
| IRV10 | φ6，φ8，φ1/4，φ5/16 | －100～－1.3 |
| IRV20 | φ6，φ8，φ10，φ1/4，φ5/16，φ3/8 | －100～－1.3 |
製品特長
■一面配管仕様をシリーズ化
パネルマウント取付時の省スペースを?qū)g現。
パネルマウント用デジタル圧力スイッチ一體型（オーダーメイド仕様）
■質量：20％減
従來IRV2000比較、IRV20継手付の場合
■最大流量向上
外観サイズ従來品相當での比較
■クリップ固定式により圧力計?デジタル圧力スイッチの著脫が容易
圧力計?デジタル圧力スイッチの取付方向変更可能。（標準配管仕様のみ）
圧力計?デジタル圧力スイッチの取付角度（60°刻み）変更が容易。
■ワンタッチ管継手內蔵
継手サイズ：種類の変更が可能。
■取付バリエーション

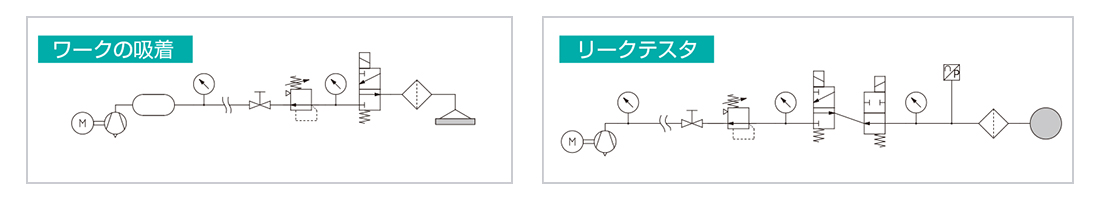

■用途例
