テーブル付シリンダ
コンパクトスライド MXH2
-
??25を追加
?20と同一幅寸法で許容モーメントは最大1.4倍
?リニアガイドの剛性向上でテーブル変位量48%低減
ピッチ方向変位量：48%減（0.31mm→0.16mm）
ヨー方向変異量：63%減（0.24mm→0.09mm）
ロール方向変位量：90%減（0.06mm→0.006mm）
?最大標準ストローク150mm（?20?φ25の場合）
?質量 最大6%削減（194g→182g）
?取付寸法、全長寸法は既存製品MXHシリーズと同等
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 コンパクトスライド MXH2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 MXH2 複動 検索結果を表示
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | MXH2 | 複動 | 6，10，16，20，25 |
製品特長
リニアガイドの剛性向上
高剛性を?qū)g現
リニアガイドのガイド部長さを伸長することで剛性向上。
モーメント作用時のテーブル変位量を大幅に低減。
質量 最大6%削減(194g→182g)
最大標準ストローク拡大（MAX.150mm）
（既存製品60ストローク）
3方向からの配管が可能
ポート位置を変更する場合は、オーダーメイド品番 -XC3□ をご用意しています。
ダンパ
シリンダ內部にもダンパが裝著されています。
4通りの取付けが可能

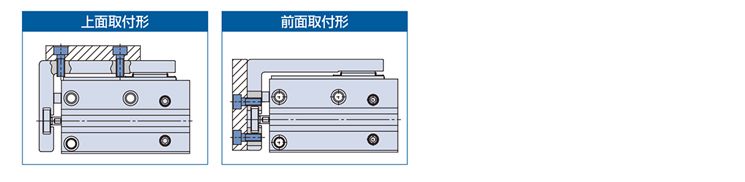

2通りのワーク取付けが可能
取付寸法、全長寸法は既存製品MXHシリーズと同等
外形寸法、ワーク取付寸法およびシリンダ取付寸法は従來同様
バリエーション
