ピンシフトシリンダ
ショットピンシリンダ CKZP
-
?高精度
ロッド出端時：振れ量±0.1mm以下
不回転精度：±0.1mm以下
?位置再現性
位置精度±0.05mm、距離精度±0.1mm
?高出力：戻り端 1764N、出端 2362N
?取付部NAAMS規格準拠（?71）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。
| シリーズ | チューブ內徑 | ストローク（mm） |
|---|---|---|
| CKZP | 57, 71 | 25, 50 |
製品特長
■高精度

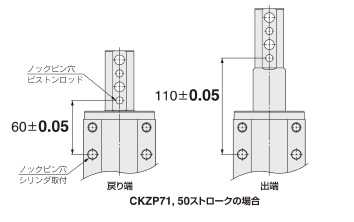

ロッド出端時振れ量±0.1mm 以下
（φ 71,50 ストローク時）
不回転精度: ±0.1mm 以下
（φ 71, 回転方向に17.25N?m 印加時）
■位置再現性
位置精度±0.05mm
距離精度±0.1mm
■高出力
戻り端1764N、出端2362N（φ 71,0.6MPa 時）
■取付部NAAMS 規格準拠（φ 71）
