クランプシリンダ
ピンクランプシリンダ／コンパクトタイプ C(L)KQG32-X3036
-
?軽量：重さ41%減(900g→530g)
?小型
全長：41.5mm短縮(183mm→141.5mm)
ボディ幅：4mm短縮(50mm→46mm)
?非常停止時にワークの落下を防止するロック機構付を設定
?ワーク穴徑?8～?20用のガイドピン形狀
?アームの交換が容易
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| 種類 | シリーズ | ガイドピン形狀 | チューブ內徑 |
|---|---|---|---|
| コンパクトタイプ ロックなし | CKQG32-X3036 | 丸型 ダイヤ型 | 32 |
| コンパクトタイプ ロック付 | CLKQG32-X3036 | 丸型 ダイヤ型 | 32 |
製品特長
■軽量、小型
■非常停止時にワークの落下を防止するロック機構付を設定
■ワーク穴徑?8～?20用のガイドピン形狀 丸型、ダイヤ型を設定
※ダイヤ型は?10～?20
■シムでクランプ位置高さの微調整が可能（オプション）

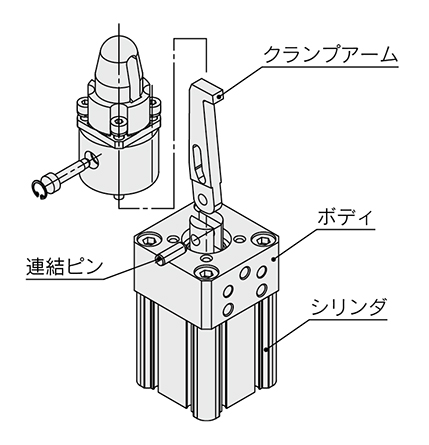

■アームの交換が容易
ボディ、シリンダをはずすことなく連結ピンが抜けアーム交換が可能
■オートスイッチを4面に取付可能
（D-P4DW□型は3面取付）
（D-P4DW□型は3面取付）
■適用オートスイッチ
■用途例
