テーブル付シリンダ
リニアガイド付薄形シリンダ MXZ
-
?コンパクト 全長：49.5mm、幅：30mm
?シリンダにリニアガイドを搭載することにより設計工數削減、組付工數削減
?電子基板等の軽量ワークの停止?位置決め、クランプに対応
?ポート位置の選択が可能
?オートスイッチを3面に取付可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら リニアガイド付薄形シリンダ MXZ
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 MXZ 複動 検索結果を表示
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | MXZ | 複動 | 12，16，20，25 |
製品特長
■コンパクト 全長:49.5mm、幅:30mm
●シリンダにリニアガイドを搭載することにより設計工數削減、組付工數削減
●電子基板等の軽量ワークの停止?位置決め、クランプに対応
●小型?省スペース

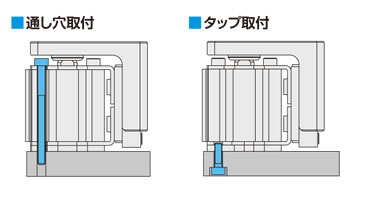

■取付方法
■ポート位置の選択が可能
■オートスイッチを3 面に取付可能（?20, ?25 の場合）
■用途例
電子基板等の軽量ワークを高精度に停止、位置決め、クランプが可能。
■バリエーション
