省エアスピードコントローラ／エアセービングバルブ
省エアスピードコントローラ AS-R/AS-Q
-
?エアシリンダに取付けるだけで省エア
?空気消費量25%削減
?取付、操作はスピードコントローラと同じ
?レスポンスタイム同等
二圧制御によるレスポンスタイムの遅れがありません。
?コンパクト 85%削減
レギュレータ機能とスピードコントローラを一體化
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 省エアスピードコントローラ AS-R/AS-Q
取扱説明書
タイプ シリーズ 検索結果を表示 エルボタイプ
減圧機能付AS22R～AS42R 検索結果を表示 エルボタイプ
急速給排気機能付AS22Q～AS42Q 検索結果を表示
| タイプ | シリーズ | シリンダ側 接続口徑 | 適用チューブ外徑 ミリサイズ | 適用チューブ外徑 インチサイズ |
|---|---|---|---|---|
| エルボタイプ 減圧機能付 | AS22R～AS42R | R, NPT, G 1/8～1/2 | φ6～φ12 | φ1/4''～φ1/2'' |
| エルボタイプ 急速給排気機能付 | AS22Q～AS42Q | R, NPT, G 1/4～1/2 | φ6～φ12 | φ1/4''～φ1/2'' |
製品特長
エアシリンダに取付けるだけで省エア
空気消費量25%削減
取付けるだけで二圧制御。仕事をしないストロークの給気圧力を0.2MPa に減圧。
取付、操作はスピードコントローラと同じ
レスポンスタイム同等
二圧制御によるレスポンスタイムの遅れがありません。
急速充填によりストロークエンドでの出力レスポンスタイムを向上
急速排気により復帰ストロークのレスポンスタイムを向上
コンパクト85※%削減（占有體積：230cm3 ? 34cm3）
レギュレータ機能とスピードコントローラを一體化
※AR20K-02-BおよびAS22□1F-02-08とAS22R-02-08の比較

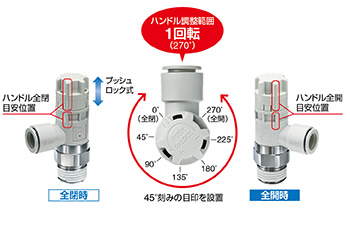

簡単調整
プッシュロック式
調整は速度調整のみ
飛出し防止
二圧制御での作業ストローク開始時の飛出しを防止
バリエーション
適用アプリケーションと負荷
省エア事例のご提案
空気消費量削減率：50%
※供給圧0.5MPa時の空気消費量との比較
※ ワークの移動時荷重が、シリンダ受圧面積×0.2MPaと仮定した場合の計算値です。
●空気消費量削減率：46%
