省配線フィールドバスシステム(シリアル伝送システム)
フィールドバス機器 EX245
-
?入力/出力対応
?AIDA仕様準拠※
※「ドイツ自動車メーカーのオートメーション化 イニシアティブ」の略稱
?プッシュ/プルコネクタ対応
ワンタッチで離脫著可能
配線工數削減
?フレキシブルにモジュールの組合せが可能
※EX245-SPN1/SPN2は2023年10月に生産終了予定です。
EX245-SPN1A/SPN2Aをご選定願います。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら フィールドバス機器 EX245
取扱説明書
シリーズ 検索結果を表示 EX245 検索結果を表示 フィールドバス機器 EX245
自己宣言書
シリーズ 検索結果を表示 EX245 検索結果を表示
| シリーズ | 保護構造 | 通信プロトコル | 適用バルブ |
|---|---|---|---|
| EX245 | IP65 | PROFINET INTERBUS（オーダーメイド） PROFIBUS DP（オーダーメイド） | SY3000，5000，7000（プラグイン） VQC1000，2000，4000，5000 SV1000，2000，3000 |
製品特長
AIDA※仕様準拠
フレキシブルにモジュールの組合せが可能
電源ケーブル、光通信ケーブルの渡り配線可能
?電源用コネクタ／通信用コネクタをそれぞれ2つ（計4つ）搭載しているので、渡り配線（ディジーチェーン）が可能です。
?外付けの分岐コネクタが不要。配線スペースを削減。ワンタッチで離脫著できるプッシュ／プルコネクタ（AIDA仕様準拠）を採用しており、配線工數を削減できます。

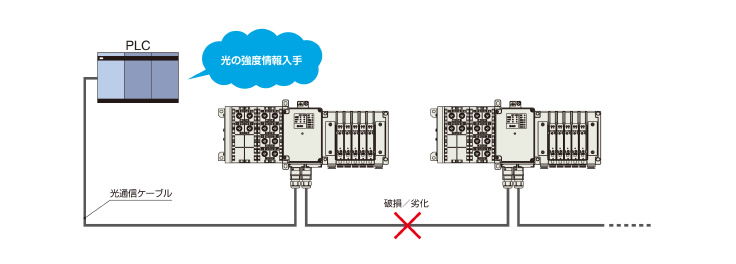

通信用光ケーブルのメンテナンス診斷機能
光ケーブルの光の強度を測定し、PLCに伝達。ケーブルの破損や劣化の度合いがわかるため、通信ができなくなる前にメンテナンス（ケーブル交換）可能。
通信用光ケーブルのメンテナンス診斷機能
光ケーブルの光の強度を測定し、PLCに伝達。ケーブルの破損や劣化の度合いがわかるため、通信ができなくなる前にメンテナンス（ケーブル交換）可能。
MRP機能（リング配線）
MRP機能（Media Redundancy Protocol）
1箇所の通信ケーブルが斷線しても、通信の継続が可能です。さらに斷線箇所を特定することができます。
Fast Start Up機能
Fast Start Up機能の場合、電源ONから通信接続まで約10秒→0.5秒。
ツールチェンジャーの場合、一般的な製品はツール上に設置したデバイスの電源がONしてから、通信が接続するまでに10秒程度の時間がかかります。
Fast Start Up機能に対応した製品は、より早く通信に接続できます。
