テーマ?業種別カタログ
特殊環境用管継手
EHEDG適合／クリーンデザイン／FDA適合管継手 KFG2H□-E/KFG2H□-C/KQ□2-F?KFG2-F
-
?ハイジェニックデザイン採用で洗浄後の液だまりを防止
?FDA適合した材質を使用
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら EHEDG適合／クリーンデザイン／FDA適合管継手 KFG2H□-E/KFG2H□-C/KQ□2-F?KFG2-F
取扱説明書
種類 シリーズ 検索結果を表示 EHEDG適合 KFG2H□-E 検索結果を表示 クリーンデザイン KFG2H□-C 検索結果を表示 FDA適合 KQG2-F 検索結果を表示 FDA適合 KQB2-F 検索結果を表示 FDA適合 KFG2-F 検索結果を表示
| 種類 | シリーズ | 名稱 | ねじの種類 |
|---|---|---|---|
| EHEDG適合 | KFG2H□-E | SUS316インサート管継手 | M，Gねじ |
| クリーンデザイン | KFG2H□-C | SUS316インサート管継手 | M，Gねじ |
| FDA適合 | KQG2-F | SUS316ワンタッチ管継手 | M，R，Rc， UNF，NPT G |
| FDA適合 | KQB2-F | 金屬ワンタッチ管継手 | M，R，Rc， UNF，NPT G |
| FDA適合 | KFG2-F | SUS316インサート管継手 | R，Rc， NPT G |
製品特長
ハイジェニックデザイン採用で洗浄後の液だまりを防止
FDA適合した材質を使用
EHEDG適合管継手 KFG2H□-E Series
●EHEDG認証
-
●液だまりしにくい形狀
-
●保護等級IP69K試験をクリア
●ゴム部品
材質は、FDA（米國食品醫薬品局）§177.2600に適合している特殊FKM。色は、視認しやすい青を採用。
●形狀：ハーフユニオン
●接続ねじ：M, G※
※ISO 16030に準拠
●使用流體溫度：－5～150℃
クリーンデザイン管継手 KFG2H□-C Series
-
●液だまりしにくい形狀
-
●金屬材質：SUS316
●ゴム部品
材質は、FDA（米國食品醫薬品局）§177.2600に適合している特殊FKM。色は、視認しやすい青を採用。
●形狀：ハーフユニオン
接続ねじ：M, G※
※ISO 16030に準拠
●使用流體溫度：－5～150℃

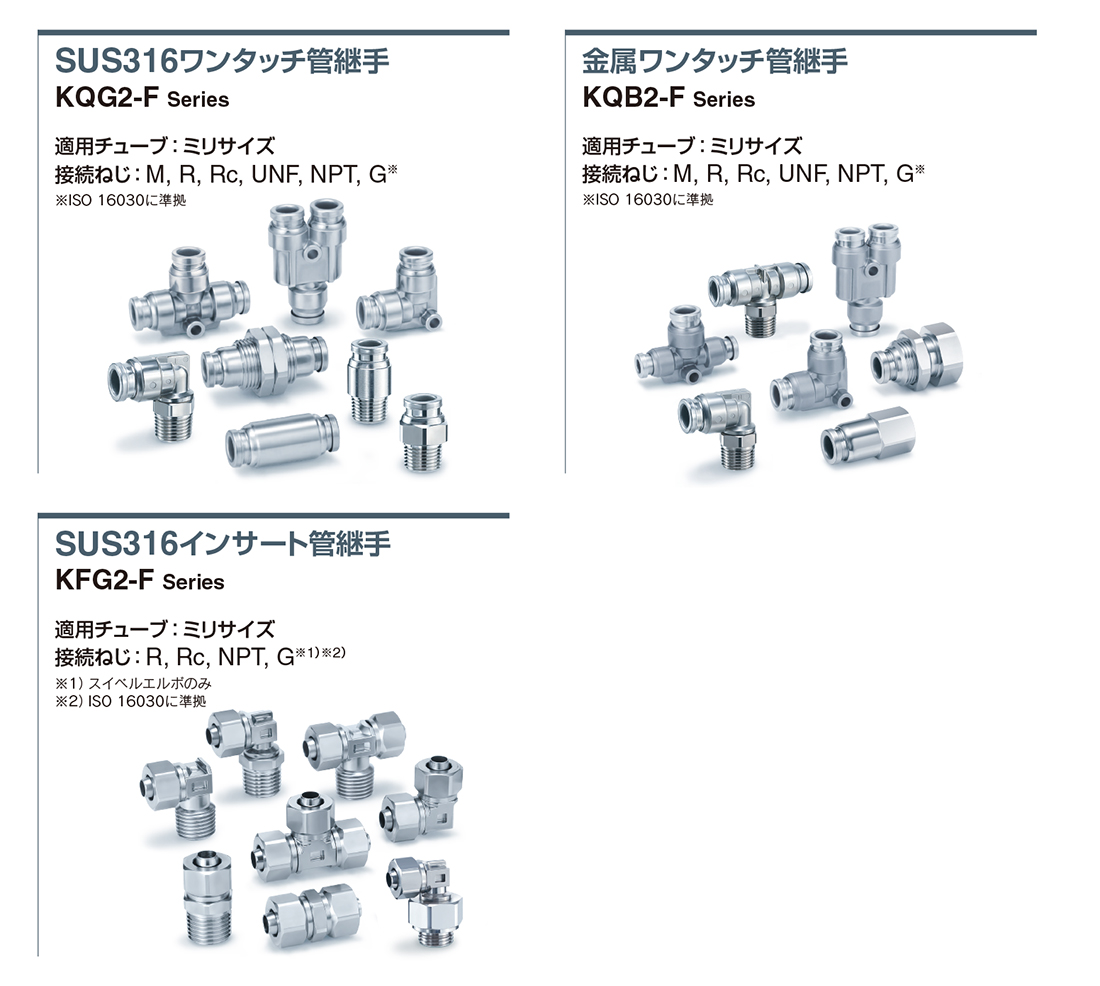

FDA適合管継手 KQG2-F/KQB2-F/KFG2-F Series
●ゴム部品
材質は、FDA（米國食品醫薬品局）§177.2600に適合しているFKM。
●グリース
NSF H1に適合したパラフィン油系のグリースを使用。
FDA（米國食品醫薬品局）適合チューブ
