協働ロボット用グリッパ

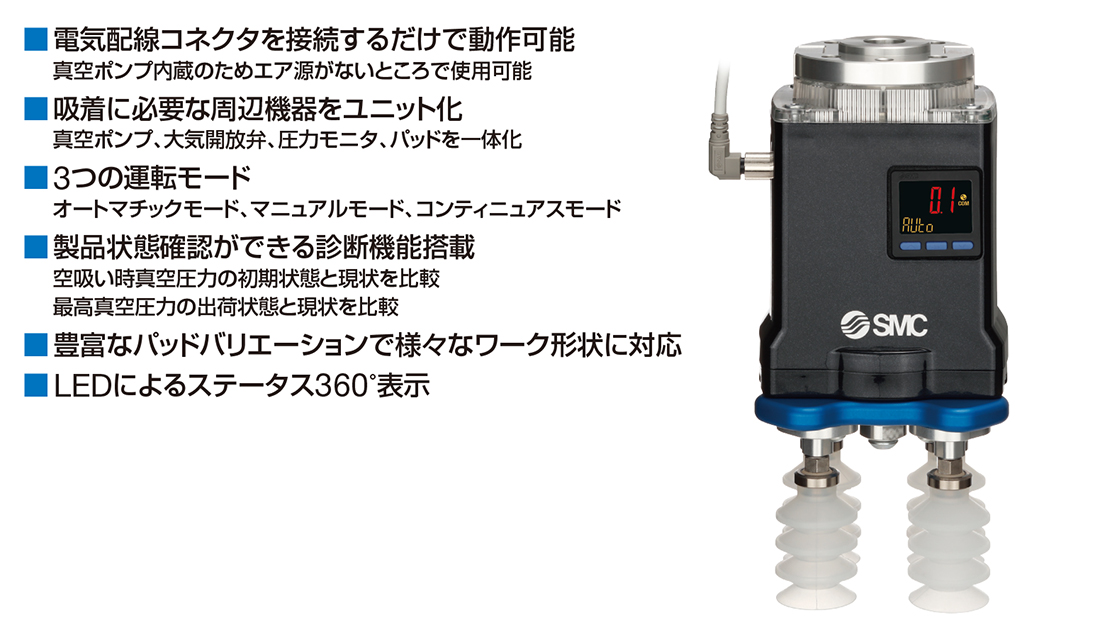

協働ロボット用 電動真空グリッパ ZXPE5
-
?エア源不要の真空グリッパ
?電気配線コネクタを接続するだけで動作可能
真空ポンプ內蔵のためエア源がないところで使用可能
?吸著に必要な周辺機器をユニット化
真空ポンプ、大気開放弁、圧力モニタ、パッドを一體化
?消費電流最大64%削減
オートマチック／マニュアルモードによる省エネ運転
?軽量：556g
?豊富なパッドバリエーションで様々なワーク形狀に対応
?取付規格：ISO9409-1-50-4-M6準拠
最大吸込流量*1 當社測定條件によるグリッパ運転モード:コンティニュアスモード時（真空ポンプ連続稼働狀態）の値。大気圧(天候、標高等)や測定方法で変化する場合があります。
最大可搬質量*2 パッド徑、取付け姿勢、ワークによって制限されます。本製品は最大可搬質量以下でご使用ください。最大可搬質量を超えての吸著?搬送は、本體故障およびワーク落下の恐れがあります。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 協働ロボット用 電動真空グリッパ ZXPE5
取扱説明書
シリーズ 検索結果を表示 ZXPE5 検索結果を表示 協働ロボット用 電動真空グリッパ ZXPE5
自己宣言書
シリーズ 検索結果を表示 ZXPE5 検索結果を表示
| シリーズ | パッド形狀 | パッド徑 | 最大吸込流量*1 ［L/min(ANR)] | 最大可搬質量*2
[Kg] |
|---|---|---|---|---|
| ZXPE5 | 平形 平形リブ付 べロウ形 薄形 多段べロウ形 2.5段べロウ形 5.5段べロウ形 フィルム包裝ワーク用平形 | φ8～φ32 | 4.5 | 5 |
製品特長
エア源不要の真空グリッパ
消費電流最大64%削減
オートマチック／マニュアルモードによる省エネ運転
ツール交換が容易（マニュアル式チェンジャ）
? ツールの固定は2本のクランパボルトを締結するのみ
? 作業工數削減
特長
