ストッパシリンダ
ハイストッパシリンダ RS2H
-
?質量 最大22％削減（RS1Hとの比較）
?シリンダチューブ長さ 最大9mm短縮
（RS2H63-30ストロークの場合）
?パレットをソフトに停止。
?ショックアブソーバ內蔵ストッパシリンダ。
?ロックリリース仕様(-XC102)
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ハイストッパシリンダ RS2H
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 フランジ形 RS2H 複動
複動バネ入り
単動引込み検索結果を表示 ハイストッパシリンダ RS2H
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XC102 オーダーメイド ロックリリース仕様 PDF
安全上のご注意 アクチュエータ/共通注意事項
オートスイッチ/共通注意事項 機種選定?技術資料 オーダーメイド
特定開発品情報 グリーン対応（RoHS）
オートスイッチ/共通注意事項 機種選定?技術資料 オーダーメイド
特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| フランジ形 | RS2H | 複動 複動バネ入り 単動引込み | 50，63，80 |
製品特長

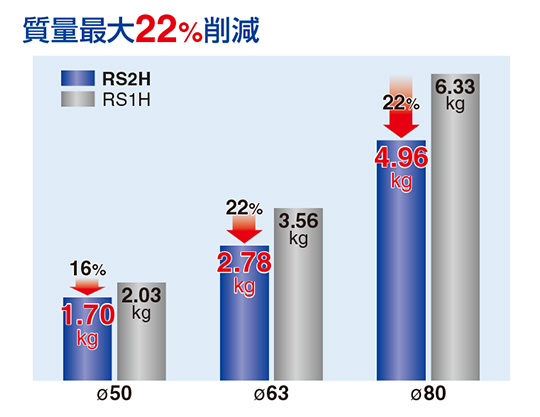

■軽量?コンパクト
質量最大22%削減

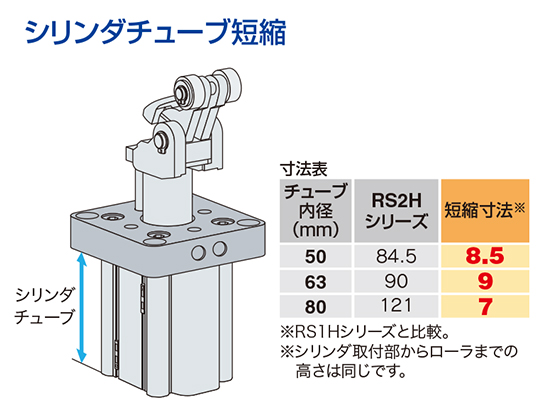

シリンダチューブ最大9mm短縮

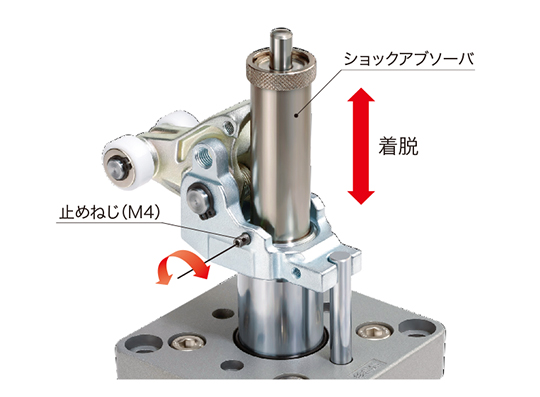

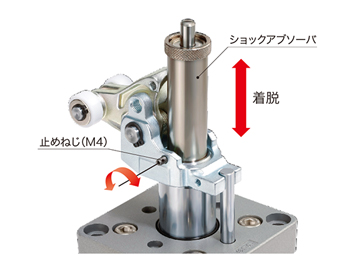

■ショックアブソーバの交換が容易
止めねじを緩めるのみで交換が可能

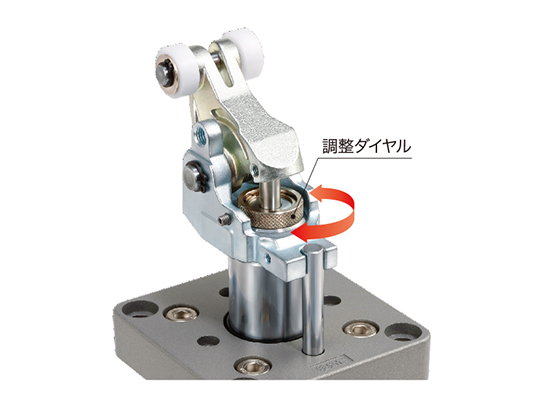

■調整式ショックアブソーバでソフト停止が可能
調整ダイヤルを回転させることで抗力値を変えることができます。

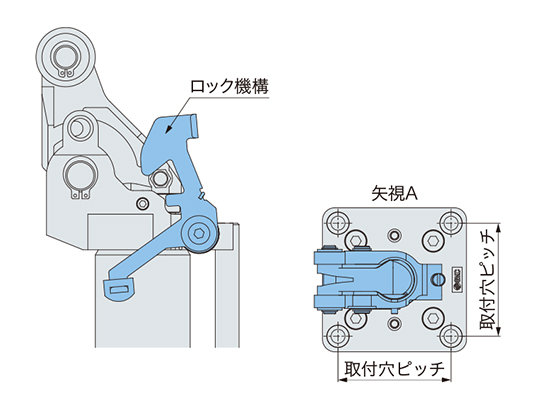

■ロック機構部操作性?視認性向上(オプション)
ロック部形狀変更により手動でのロック解除が容易、
またロック狀態が瞬時に判斷でき、見える化に対応しました。

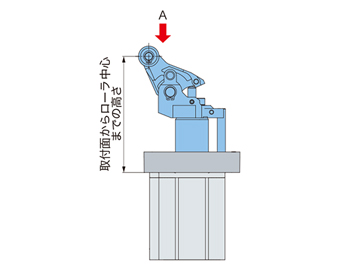

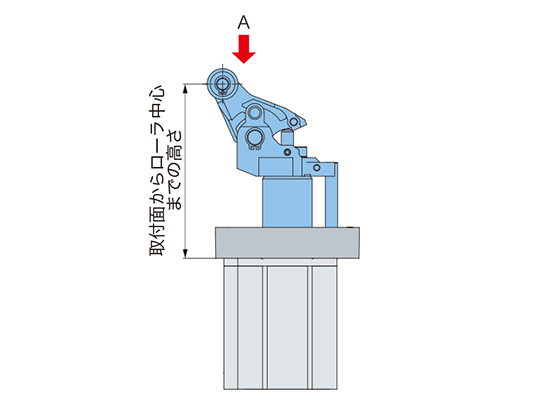

■従來シリーズ（RS1H）との取付互換を確保
シリンダ取付穴ピッチおよび、取付面からローラ中心までの
高さに、RS1Hシリーズとの互換性を確保しました。

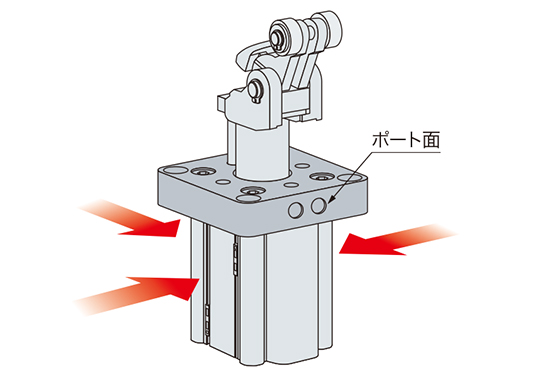

■3面に小型オートスイッチの取付可能
3面に小型オートスイッチ（D-M9□型）
耐強磁界オートスイッチ（D-P3DW型）取付可能
オートスイッチ取付溝を丸溝にすることで、
小型オートスイッチの直接取付けが可能。

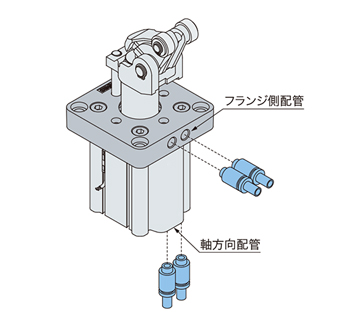

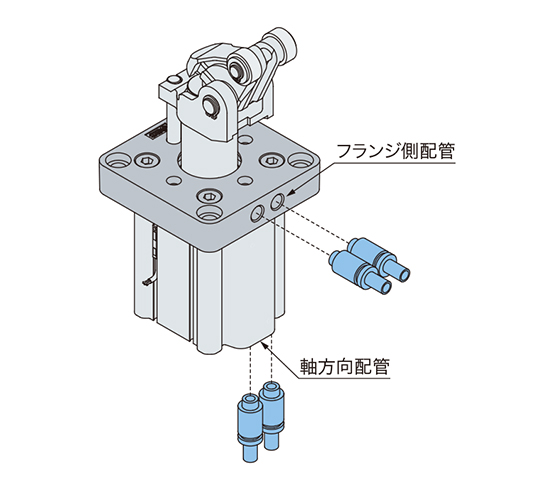

■2方向からの配管が選択可能

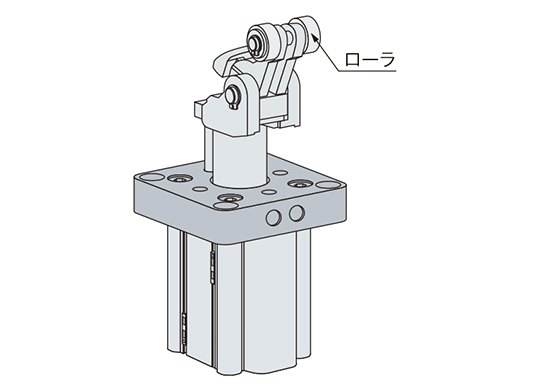

■用途に合せて選べる2種類のローラ材質
（樹脂、炭素鋼）
（樹脂、炭素鋼）

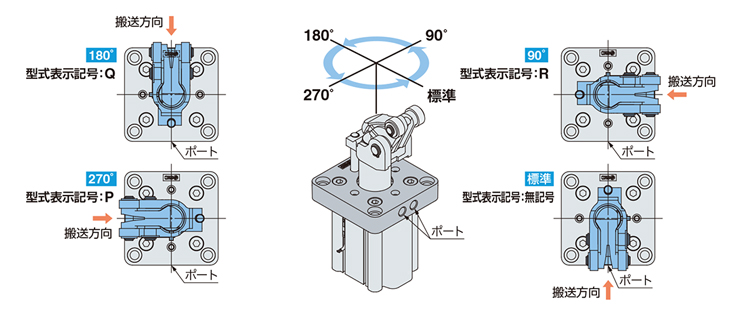

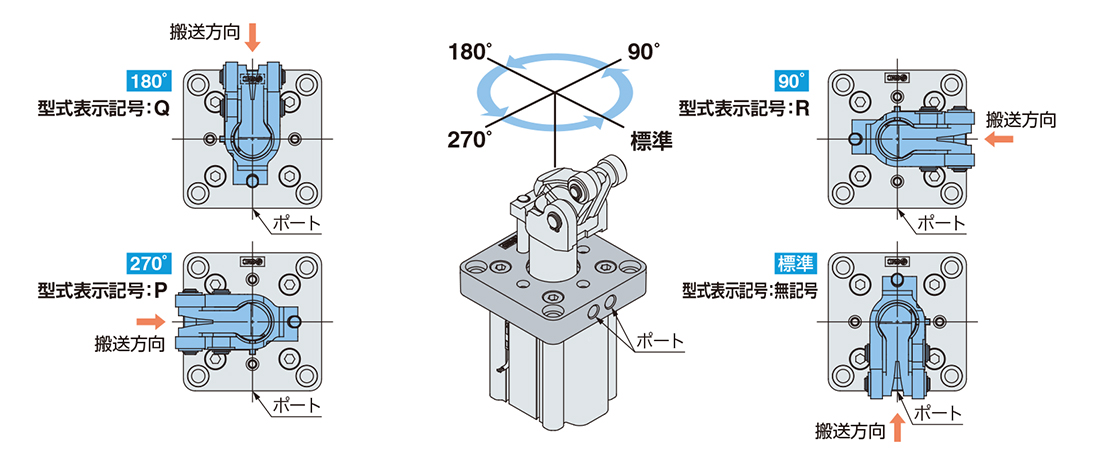

■ローラレバー方向が90°ずつ変更可能
ワークのストッパ方向に合せて、90°ずつ360°ローラーレバーの回転が可能です。

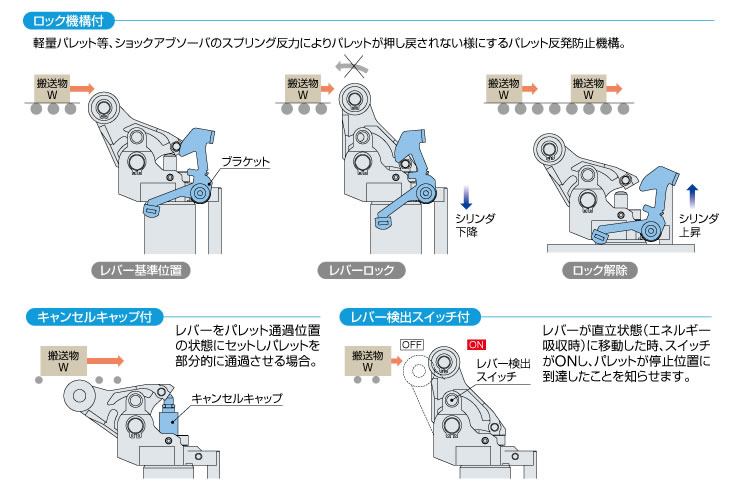

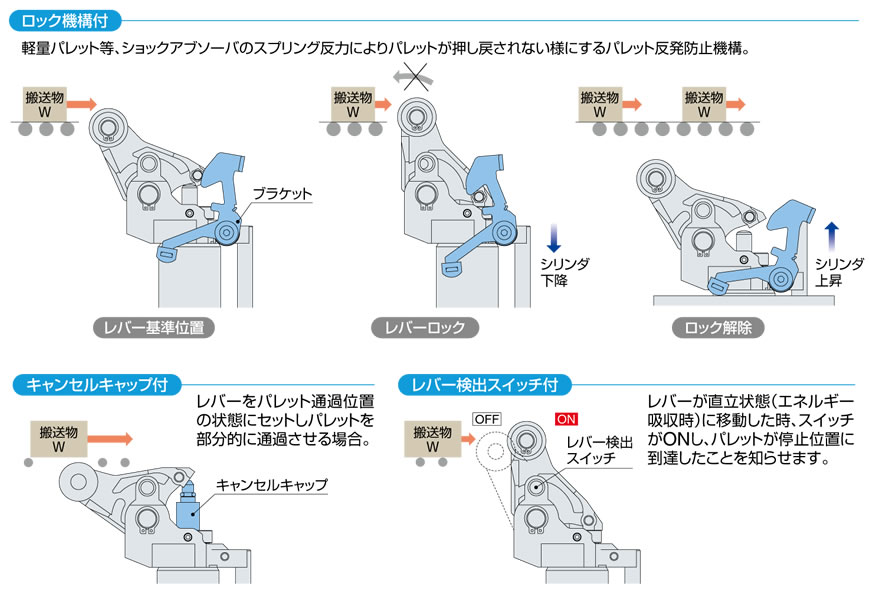

■オプション

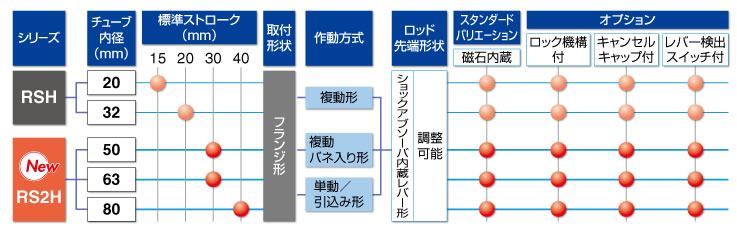

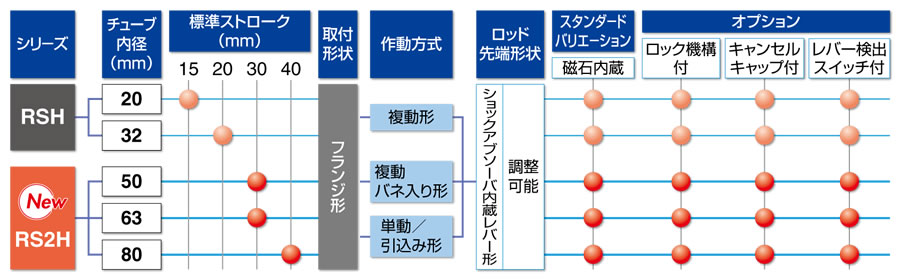

■シリーズバリエーション
