標準形エアシリンダ（角形カバー）
エアシリンダ MB1/MDB1
-
?質量：10％削減(?50-100ストローク)
ロッドカバー、ヘッドカバー形狀変更により質量削減。
?4面に小型オートスイッチ取付可能
?オートスイッチ取付溝にファスナーを取付け
異物の堆積を防止（オプション）
?オートスイッチ付（MDB1シリーズ、MDB1、MDB1W、MDB1K）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ MB1/MDB1
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF エアシリンダ MB1/MDB1
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB5 オーダーメイド 強力ロッド形シリンダ PDF -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF -XC4 オーダーメイド 強力スクレーパ付 PDF -XC5 オーダーメイド 耐熱シリンダ（－10～110℃） PDF -XC6 オーダーメイド 材質ステンレス鋼 PDF -XC7 オーダーメイド タイロッド、クッションバルブ、タイロッドナット等のステンレス鋼 PDF -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC12 オーダーメイド タンデム形シリンダ PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF -XC26 オーダーメイド 2山クレビス用ピン?2山ナックル用ピンに割ピン、平座金入り PDF -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF -XC30 オーダーメイド ロッド側トラニオンをロッドカバーの前に取付 PDF -XC35 オーダーメイド コイルスクレーパ付 PDF -XC65 オーダーメイド 材質ステンレス鋼（XC7＋XC68の組合せ） PDF -XC68 オーダーメイド 材質ステンレス鋼（ピストンロッド硬質クロームめっき付） PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | MB1-Z | 複動片ロッド | 32，40，50，63，80，100，125 |
| 標準形 | MB1W-Z | 複動両ロッド | 32，40，50，63，80，100，125 |
| ロッド回り止め形 | MB1K-Z | 複動片ロッド | 32，40，50，63，80，100 |
製品特長
■質量10%削減（?50-100ストローク）
ロッドカバー、ヘッドカバー、形狀変更により質量削減。
■4面に小型オートスイッチ取付可能
■ファスナーによる防塵効果（オプション）
■高速?高負荷対応
?高速：最大1000mm/s（全サイズ）
?高負荷
■取付寸法は従來品同等
■ロッド回り止め形追加 NEW
?MB1K-Z Series

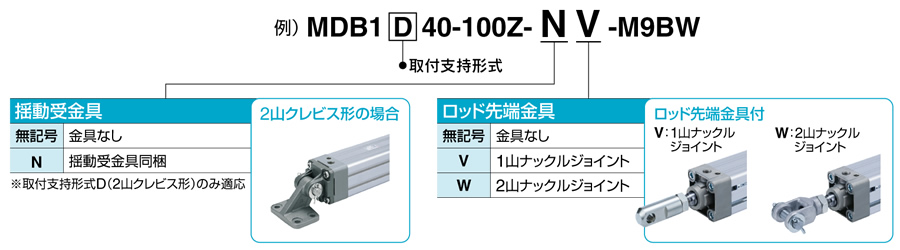

■ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）ロッド先端金具、揺動受金具は同梱出荷になります。
■豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上
■シリーズバリエーション
