パイロット式4·5ポートソレノイドバルブ
5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000
-
?流量UPでバルブのサイズダウン可能。
省エネ、省スペースに貢獻します。
?消費電力：0.1W(節電回路付)、0.35W(標準)
?プラグインサブプレートに対応。
?プラグイン金屬ベース（IP40）／プラグインコネクタ接続ベース（IP67）
?マニホールド型式：SS5Y3，SS5Y5，SS5Y7
?F.R.L.コンビネーションに(AC-D Series)接続（-X990）
?スペーサ形減圧弁に対応
※EX250/500シリーズは、生産の中止を予定しています。
新規設備／裝置の設計の際は、他のシリーズ（EX260/EX600）の
使用をご検討ください。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000
取扱説明書
シリーズ 検索結果を表示 SY3000 検索結果を表示 SY5000 検索結果を表示 SY7000 検索結果を表示 5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000
自己宣言書
シリーズ 検索結果を表示 SY3000 検索結果を表示 SY5000 検索結果を表示 SY7000 検索結果を表示 5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000
マニホールド仕様書
シリーズ 検索結果を表示 SY3000 検索結果を表示 SY5000 検索結果を表示 SY7000 検索結果を表示
| シリーズ | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | シリンダ 駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|
| SY3000 | 1.6 | 0.19 | φ50 | 0.35（標準） 0.1（節電回路付） |
| SY5000 | 3.6 | 0.17 | φ63 | 0.35（標準） 0.1（節電回路付） |
| SY7000 | 5.9 | 0.20 | φ80 | 0.35（標準） 0.1（節電回路付） |
製品特長
流量UPでバルブのサイズダウン可能
省エネ、省スペースに貢獻します。
マニホールドバリエーション
プラグイン 金屬ベース［IP40］
プラグイン コネクタ接続ベース［IP67］
配線方式
省電力
省スペース?操作性向上
配線?配管?操作を一方向に集約
オプションは積層方式のため橫方向の余分なスペースを削減。
裏配管を用意(A、Bポート)。省スペース
配管を裏にする事により設置面積を小さくできます。
4位置デュアル3ポート弁を準備（弾性體シールタイプのみ）
1つのボディに2つの3ポート弁內蔵。
異サイズ（SY3000/5000またはSY5000/7000）混合が可能！
設置スペース?シリアルユニットと配線本數削減が可能
安全性向上
背圧防止弁
他のバルブの排気によるアクチュエータやエアオペレートバルブの誤作動を防止。
殘圧排気弁付バルブ（SY5000/7000）

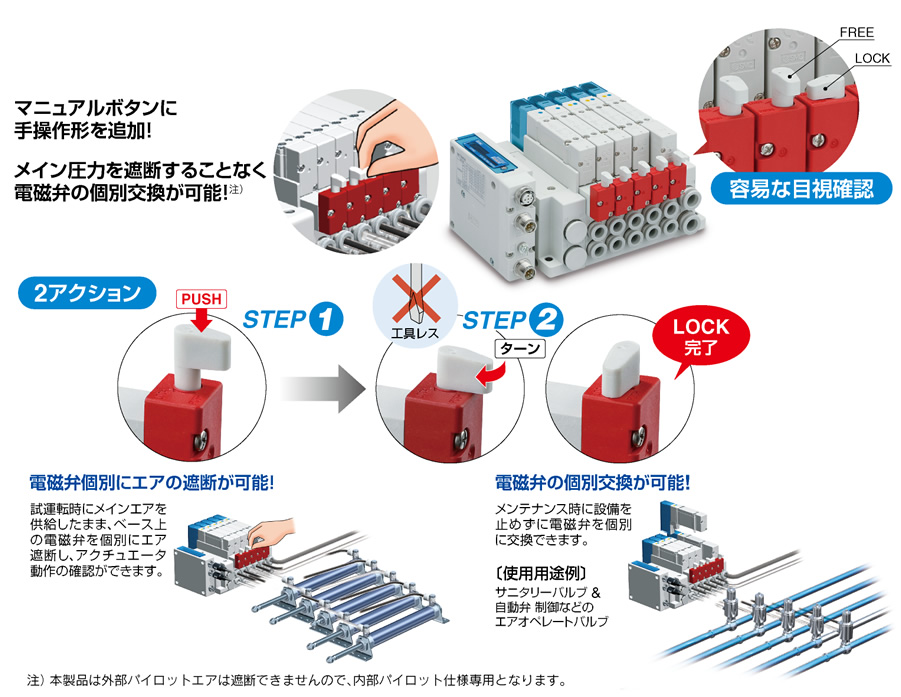

手操作形
SUP. ストップ弁スペーサ（殘圧排気弁付）
ドライバ操作形
SUP. ストップ弁スペーサ（殘圧排気弁付）
各バルブごとに単獨でエアの供給をストップすることが可能。
他の裝置、機器を止めることなくバルブ、シリンダの交換が可能。
ドライバ操作形
パーフェクトスペーサ（殘圧排気弁付）
長時間の中間停止、位置保持が可能。
スライドロックマニュアル採用
マニュアルのスライドによりON/OFF操作およびロックが可能。
安全スライドロックマニュアル/SY3000/5000/7000-X13
ダブルアクションのマニュアル操作で誤操作を防止!
配管オプション
プラグイン 4 (A)/2(B)ポート圧力センサ付 5ポートソレノイドバルブ
用途例
バルブ型式表示方法（取付ねじ付）
外部パイロット専用 絞り弁付真空破壊バルブ SY3A□R/SY5A□R Series
バルブ1臺で真空吸著?破壊の制御が可能!
