コンパクトエアシリンダ
薄形シリンダ CQ2/CDQ2
-
??4, ?6, ?10を追加 [New]
??4??200までラインナップ
?全長が薄形に設計され裝置のコンパクト化が実現する省スペースシリンダ。
?4面に小型オートスイッチ取付可能（?6, ?10は１面、?12??25は２面）
?オートスイッチの飛びだしがありません。
?軽量：5～13％低減（従來CQ2比較）
?2山クレビス用受金具、コンパクトフート形金具を新たに追加
?取付ボルト同梱、ロッド先端金具付品番を設定（別手配する手間が省けま
す）
?オートスイッチ付（CDQ2シリーズ：CDQ2、CDQ2W、CDQ2K、
CDQ2KW、CDQP2、CDQ2□S、CDBQ2）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 薄形シリンダ CQ2/CDQ2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CQ2-Z 複動片ロッド 検索結果を表示 標準形 CQ2W-Z 複動両ロッド 検索結果を表示 標準形 CQ2-Z 単動（押?引） 検索結果を表示 大口徑 CQ2-Z 複動片ロッド 検索結果を表示 大口徑 CQ2W-Z 複動両ロッド 検索結果を表示 ロングストローク CQ2-Z 複動片ロッド 検索結果を表示 ロッド回り止め形 CQ2K-Z 複動片ロッド 検索結果を表示 ロッド回り止め形 CQ2KW-Z 複動両ロッド 検索結果を表示 耐水性向上形 CQ2-R/V 複動片ロッド 検索結果を表示 耐水性向上形 CQ2W-R/V 複動両ロッド 検索結果を表示 軸方向配管形
（集約配管形）CQP2 複動片ロッド 検索結果を表示 軸方向配管形
（集約配管形）CQP2 単動（押?引） 検索結果を表示 耐橫荷重形 CQ2□S-Z 複動片ロッド 検索結果を表示 エンドロック形 CBQ2 複動片ロッド 検索結果を表示 薄形シリンダ CQ2/CDQ2
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA1?2?6?7?11?17?18 簡易特注 CQS/CQS-XB24/CQ2/CQ2-XB24/RQ/CLQ（φ12～φ25）：ロッド先端形狀変更 PDF -XA1～XA23/-XA26～XA30 簡易特注 CQ2/CQ2-XB24/RQ/CLQ（φ32～φ100）/CQ2大口徑（φ125～φ200）：ロッド先端形狀変更 PDF 薄形シリンダ CQ2/CDQ2
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XB7 オーダーメイド 耐寒シリンダ（－40～70℃） PDF -XB9 オーダーメイド 低速シリンダ（10～50mm/s） PDF -XB10 オーダーメイド 中間ストローク（専用ボディ使用） PDF -XB10A オーダーメイド 中間ストローク（スペーサ裝著形） PDF -XB11 オーダーメイド ロングストロークタイプ PDF -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF -XB14 オーダーメイド 耐熱オートスイッチ付シリンダ PDF -XC2（A） オーダーメイド ロッド先端長さ10mm延長 PDF -XC4 オーダーメイド 強力スクレーパ付 PDF -XC6 オーダーメイド 材質ステンレス鋼 PDF -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC26 オーダーメイド 2山クレビス用ピン?2山ナックル用ピンに割ピン、平座金入り PDF -XC26□ オーダーメイド 2山クレビス幅／2山ナックル幅 12.5mm、16.5mm、19.5mm／2山クレビス、2山ナックルジョイント付 PDF -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF -XC35 オーダーメイド コイルスクレーパ付 PDF -XC36 オーダーメイド ロッド側インロー付 PDF -XC85 オーダーメイド 食品機械用グリース仕様 PDF -XC88 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドSUS304 PDF -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF -XC92 オーダーメイド 耐粉體アクチュエータ PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CQ2-Z | 複動片ロッド | 4，6，10 12，16，20，25，32，40，50，63，80，100 |
| 標準形 | CQ2W-Z | 複動両ロッド | 12，16，20，25，32，40，50，63，80，100 |
| 標準形 | CQ2-Z | 単動（押?引） | 12，16，20，25，32，40，50 |
| 大口徑 | CQ2-Z | 複動片ロッド | 125，140，160，180，200 |
| 大口徑 | CQ2W-Z | 複動両ロッド | 125，140，160，180，200 |
| ロングストローク | CQ2-Z | 複動片ロッド | 32，40，50，63，80，100 |
| ロッド回り止め形 | CQ2K-Z | 複動片ロッド | 12，16，20，25，32，40，50，63 |
| ロッド回り止め形 | CQ2KW-Z | 複動両ロッド | 12，16，20，25，32，40，50，63 |
| 耐水性向上形 | CQ2-R/V | 複動片ロッド | 20，25，32，40，50，63，80，100 |
| 耐水性向上形 | CQ2W-R/V | 複動両ロッド | 40，50，63，80，100 |
| 軸方向配管形 （集約配管形） | CQP2 | 複動片ロッド | 12，16，20，25，32，40，50，63，80，100 |
| 軸方向配管形 （集約配管形） | CQP2 | 単動（押?引） | 12，16，20，25，32，40，50 |
| 耐橫荷重形 | CQ2□S-Z | 複動片ロッド | 32，40，50，63，80，100 |
| エンドロック形 | CBQ2 | 複動片ロッド | 20，25，32，40，50，63，80，100 |
製品特長
?4, ?6, ?10を追加 New
4面に小型オートスイッチの取付が可能
新ボディでさらに使いやすくリフレッシュ！

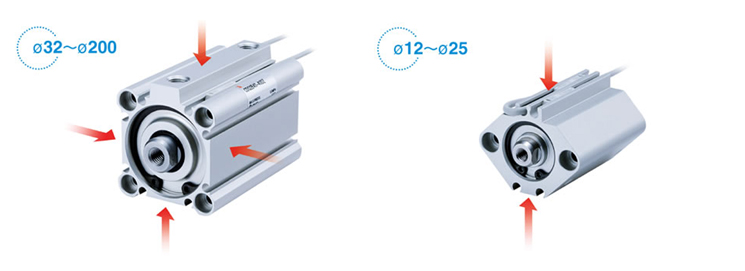

設置條件に応じて4面どの位置にもオートスイッチの取付ができます。（?12～?25は2面）設計の自由度が向上。
オートスイッチレールを削除 小型オートスイッチ取付用の丸溝を4面に配置。
?200まで対応可能。
オートスイッチの飛出しがありません
オートスイッチ破損防止 オートスイッチやレールにそでを引っかけることがない
作業性?安全性向上
オートスイッチ破損防止 オートスイッチやレールにそでを引っかけることがない
オートスイッチを裝著してもシリンダの外形寸法が変わらないため、裝置との干渉確認が不要です。
軽量
5～13%低減（従來品CQ2との比較）
小型オートスイッチ
2色表示式無接點オートスイッチ
ミスのない確実な取付位置設定が可能
作業工數低減
設計工數低減
レール取付タイプのオートスイッチも裝著可能です。
