サーモチラー（循環液溫調裝置）レーザ用デュアルタイプ
サーモチラー／レーザ用デュアルタイプ HRL
-
?1臺のチラーで2系統を個別に溫調可能
?省スペース/省配線
設置面積22%削減
電源系統：1系統でOK
?省エネルギー
省エネ 消費電力30%削減
?タッチパネルを採用
?電源：三相AC200V（50Hz）
三相AC200～230V（60Hz）
三相AC380?415V（50/60Hz）
三相AC460～480V（60Hz）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら サーモチラー／レーザ用デュアルタイプ HRL
取扱説明書
シリーズ 冷卻能力 検索結果を表示 HRL100 CH1:9kW, CH2:1.0kW(最大5.0kW) 検索結果を表示 HRL200 CH1:19kW, CH2:1.0kW(最大5.0kW) 検索結果を表示 HRL300 CH1:26kW, CH2:1.0kW(最大5.0kW) 検索結果を表示 HRL400 CH1:37kW, CH2:1.0kW(最大5.0kW) 検索結果を表示 サーモチラー／レーザ用デュアルタイプ HRL
自己宣言書
シリーズ 冷卻能力 検索結果を表示 HRL100 CH1:9kW, CH2:1.0kW(最大5.0kW) 検索結果を表示 HRL200 CH1:19kW, CH2:1.0kW(最大5.0kW) 検索結果を表示 HRL300 CH1:26kW, CH2:1.0kW(最大5.0kW) 検索結果を表示 HRL400 CH1:37kW, CH2:1.0kW(最大5.0kW) 検索結果を表示
| シリーズ | 設定溫度範囲 | 冷卻能力 | 溫度安定性 | 冷卻方式 | 循環液 |
|---|---|---|---|---|---|
| HRL100 | CH1:5～35℃ CH2:10～40℃ | CH1:9kW, CH2:1.0kW(最大5.0kW) | CH1:±0.1, CH2:±0.5 | 空冷冷凍式, 水冷冷凍式 | CH1:清水, CH2:清水, 脫イオン水（純水） |
| HRL200 | CH1:5～35℃ CH2:10～40℃ | CH1:19kW, CH2:1.0kW(最大5.0kW) | CH1:±0.1, CH2:±0.5 | 空冷冷凍式, 水冷冷凍式 | CH1:清水, CH2:清水, 脫イオン水（純水） |
| HRL300 | CH1:5～35℃ CH2:10～40℃ | CH1:26kW, CH2:1.0kW(最大5.0kW) | CH1:±0.1, CH2:±0.5 | 空冷冷凍式 | CH1:清水, CH2:清水, 脫イオン水（純水） |
| HRL400 | CH1:5～35℃ CH2:10～40℃ | CH1:37kW, CH2:1.0kW(最大5.0kW) | CH1:±0.1, CH2:±0.5 | 空冷冷凍式 | CH1:清水, CH2:清水, 脫イオン水（純水） |
製品特長
1臺のチラーで2系統を個別に溫調可能
省スペース／省配線
-
省スペース
シングルチラー（HRSH200）と同サイズで2系統を個別に溫調
-
省配線／省工數
電源1 系統の配線で2 系統の溫調が可能／配線工數削減
省エネ
●インバータ制御を採用
冷凍機、ファン、ポンプ各々のモータ回転數をお客様裝置側負荷に応じてインバータ制御
●ヒータなしで循環液の加熱が可能（フロー図の膨張弁Bホットガス回路）
1つの冷凍機で2つの冷凍回路を制御
溫度安定性 ±0.1℃（CH1）負荷安定時
インバータ冷凍機、インバータファン、電子膨張弁の同時制御により、熱負荷変動時にも高い溫度安定性を?qū)g現
循環液ポンプの動作モードを選択可能
タッチパネルでポンプの運転モードを選択可能です。

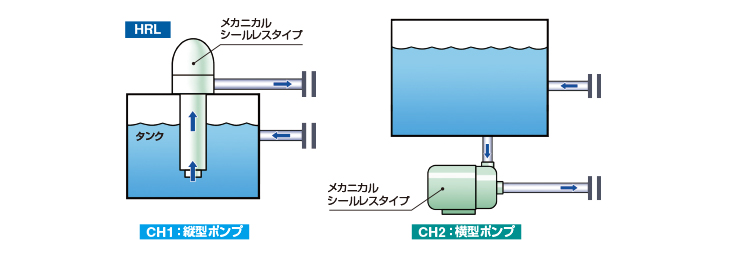

ポンプのメンテナンス工數を削減
メカニカルシールレスタイプのポンプを2チャンネルとも採用
循環液の外部もれがないため、ポンプの液もれ點検、メカニカルシールの定期交換が不要
バリエーション
要望の多いオプションを標準裝備
通信機能
タッチパネルを採用
グローバル供給體制
安心のサービス
ご購入の前も後も、萬全のサービス體制
