製品特長

IO-Linkモジュールを追加

『System Redundancy S2』対応

省エネ機能 PROFIenergyに対応

一般的には、工場稼働停止時に工場の電源を一度落としてしまうと、再稼働するまでに多くの時間を要します。
PROFIenergyはPROFINETの通信を維持し、再稼働の時間が掛からないように考慮しながら、省エネを行うことが可能です。IOコントローラ（PLC）からPROFIenergy省エネモードに入る命令をIOデバイス（SIユニット等）に送る際に、省エネを実施する時間の情報も送ります。（晝休み、夜間、週末、長期休業など）SMCのSIユニットは、再稼働に時間を要しませんが、接続される入出力機器（圧力スイッチ、フロースイッチ、オートスイッチ、バルブ等）を考慮し、3つの省エネモードを準備し、お客様の用途に合わせて自由に設定できるようになっています。

シェアドデバイス機能

1臺のSIユニットに接続されている入出力モジュールを複數のIOコントローラ（PLC）から制御できます。

?制御用PLC以外に最大3臺までのコントローラと情報共有が可能

?ハードウェア費用、ケーブル／モジュールの設置スペースの削減が可能

System Redundancy S2機能 NEW

EX245-SPN1/2/3AはSystem Redundancy S2に対応しており、プライマリーコントローラが故障しても、バックアップコントローラにより通信を継続します。
予期せぬ通信停止のトラブルを防ぐことができます。
※ System Redundancy S2を使用するためにはPLCが本機能に対応している必要があります。

MRP/MRPD機能

NET Load Class Ⅲ対応　【PROFINET】

PROFINETで規定されている負荷テストの最も厳しい條件（Class Ⅲ）で合格、認証を受けております。

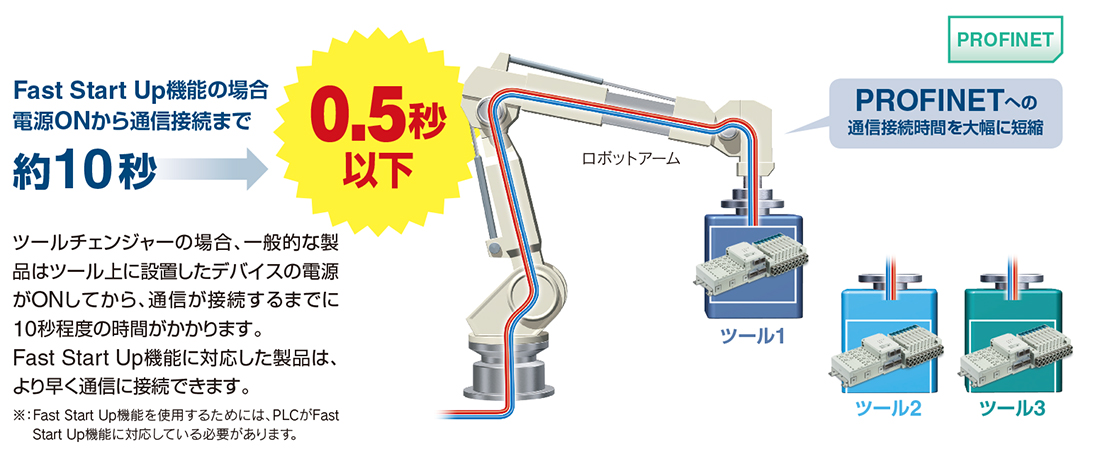

Fast Start Up機能

通信用光ケーブルのメンテナンス診斷機能

光ケーブルの光の強度を測定し、PLCに伝達。ケーブルの破損や劣化の度合いがわかるため、通信ができなくなる前にメンテナンス（ケーブル交換）可能。

安全通信（PROFIsafe）に対応

安全規格に対応

お客様の裝置／設備の安全設計（ISO/IEC規格対応）を容易にすることを目的にしており、EX245-FPS□は第三者機関（TüVRheinland）により下記カテゴリの認証を取得しております。

WEBサーバ機能を內蔵、FW（ファームウェア）アップデート可能

電源ケーブル、通信ケーブルの渡り配線可能

?電源用コネクタ／通信用コネクタをそれぞれ2つ（計4つ）搭載し、渡り配線（デイジーチェーン）が可能
?外付けの分岐コネクタが不要、 配線スペースを削減
?電源コネクタ間の渡し電流 最大16A※に対応
※電源コネクタ7/8インチの許容電流は最大10A、コネクタ間の渡し電流は最大6A

フレキシブルにモジュールの組合せが可能

安全出力

EX245-FPS□は安全出力を製品內部に有しており、バルブ用：3ゾーン、出力モジュール用：1ゾーンを獨立して制御可能です。PLCからの指令により安全スイッチをOFFすることで、バルブまたは出力モジュールに供給される電圧を遮斷し、安全狀態に移行します。また、本製品の安全スイッチは24V側、0V側の2つで冗長性を持たせており、常に診斷をしております。異常検出時には安全スイッチをOFFします。

安全入力

EX245-FPS□は安全入力を搭載しております。本製品の安全入力には安全入力に対応した機器（レーザスキャナ、ライトカーテン等）を接続することができます。安全入力は下記2種類の方法で取込むことができます。
?単一入力（1 out of 1）時：8點安全入力（SIL 2/PL d）
?二重化入力（1 out of 2）時：4點安全入力（SIL 3/PL e）

安全入力／出力の構成例

IO-Link

IO-Linkは國際規格IEC61131-9で規定されたセンサ?アクチュエータ用通信技術です。
IO-Linkマスタとデバイスを1対1で通信接続し、ON/OFF信號やセンサ計測値などの制御データだけでなく、製造メーカー名や製品品番などのデバイス情報、パラメータ、診斷データを送受信します。センサや設備の狀態監視や異常検知を可能にし、立上げ工數削減や最短復舊、予防?予知保全に貢獻します。

IO-Linkシステム構成

IO-Linkインターフェース

IO-Linkマスタモジュール　【PROFINET】
