真空ユニット/真空マニホールド
フィールドバス対応真空マニホールド ZKJ
-

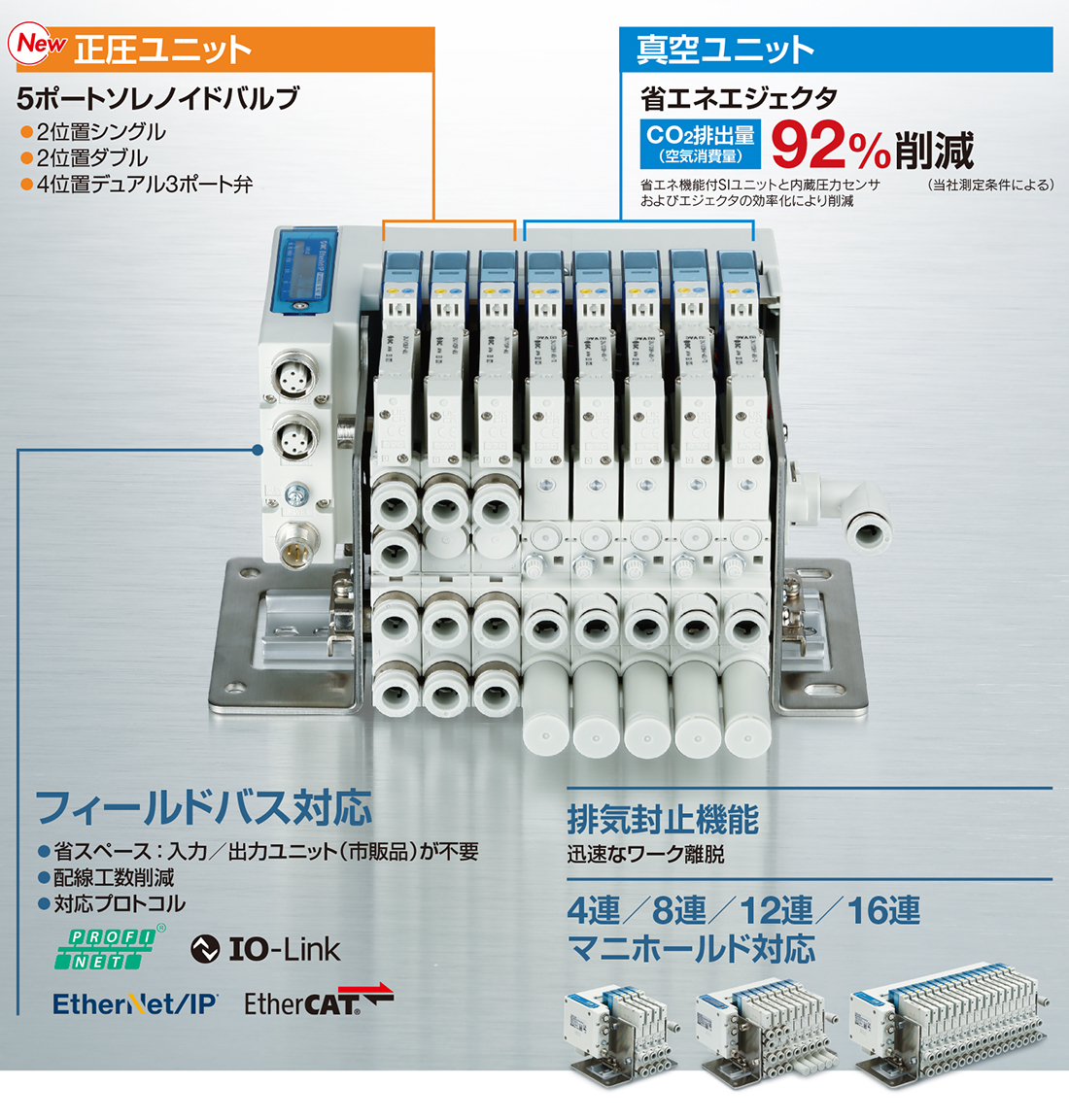

?真空パッドとアクチュエータ駆動を同一マニホールド上で
制御可能 [New]
?正圧ユニット
5ポートソレノイドバルブ [New]
?真空エジェクタ
省エネエジェクタ 空気消費量:90%削減
?フィールドバス対応
省スペース：入力／出力ユニット（市販品）が不要
配線工數削減
対応プロトコル：PROFINET，IO-Link，EtherNet/IP，EtherCAT
?排気封止機能
迅速なワーク離脫
?4連／8連／12連／16連マニホールド対応
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら フィールドバス対応真空マニホールド ZKJ
取扱説明書
エジェクタシリーズ ノズル徑
(mm)検索結果を表示 ZKJ07 0.7 検索結果を表示 ZKJ10 1.0 検索結果を表示 ZKJ12 1.2 検索結果を表示 ZKJ15 1.5 検索結果を表示
| エジェクタシリーズ | ノズル徑 (mm) | 最大吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] |
|---|---|---|---|
| ZKJ07 | 0.7 | 31 | 26 |
| ZKJ10 | 1.0 | 53 | 48 |
| ZKJ12 | 1.2 | 63 | 68 |
| ZKJ15 | 1.5 | 74 | 102 |
製品特長
真空パッドとアクチュエータ駆動を同一マニホールド上で制御可能
省エネ
フィールドバス対応
遠隔操作での設定／モニタリングが可能
真空エジェクタとソレノイドバルブを同一マニホールドに搭載
バリエーション
配線?配管を一方向に集約
排気封止機能
PROFINET 対応
IO-Link 対応
