スライダタイプ
電動アクチュエータ／薄形スライダタイプ LEM
-
?薄形、低重心
テーブル高さ：28mm(LEMC/H/HTサイズ25の場合)
?様々なガイドとの組み合わせが可能
?高いメンテナンス性
?モータ取付位置：上下、左右選択可
?リミット確認用、中間信號確認用に無接點オートスイッチ取付可能
?選べる制御性(コントローラ)
エアシリンダライクの端々制御(中間停止12點可能)
數値入力による簡単位置設定
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 電動アクチュエータ／薄形スライダタイプ LEM
取扱説明書
シリーズ 検索結果を表示 LEMB 検索結果を表示 LEMC 検索結果を表示 LEMH 検索結果を表示 LEMHT 検索結果を表示 電動アクチュエータ／薄形スライダタイプ LEM
自己宣言書
シリーズ 検索結果を表示 LEMB 検索結果を表示 LEMC 検索結果を表示 LEMH 検索結果を表示 LEMHT 検索結果を表示
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| ガイド機構 | シリーズ | ストローク （mm） | 可搬質量 （kg） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| 基本形 | LEMB | 50～2000 | 6，11 | MAX. 1000 | 48相當 |
| カムフォロア形 | LEMC | 50～2000 | 10，20 | MAX. 1000 | 48相當 |
| リニアガイド1軸形 | LEMH | 50～1500 | 10，20 | MAX. 2000 | 48相當 |
| リニアガイド2軸形 | LEMHT | 100～1500 | 10，20 | MAX. 2000 | 48相當 |
製品特長
薄形、低重心
テーブル高さ：28mm（LEMC/H/HT サイズ25の場合）
ベルト駆動とガイド部のオフセット構造によりテーブル高さを薄形化。
E-MYシリーズと取付互換性があります。
選べるガイド機構
選べる制御性（コントローラ）
?エアシリンダライクの端々制御（中間停止12點可能）
?數値入力による簡単位置設定
従來品E-MY2シリーズと取付互換性があります

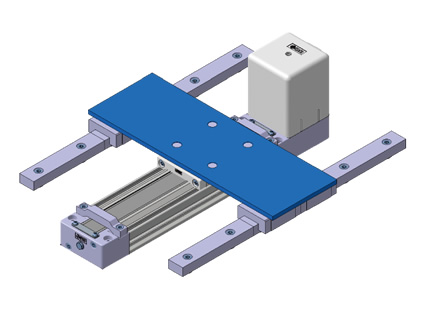

?様々なガイドとの組み合わせが可能（LEMB Series）
高いメンテナンス性（LEMC/H/HT Series）
駆動部とガイド部分離可能
モータ取付位置：上下、左右選択可能

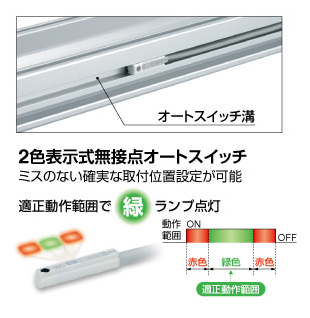

リミット確認用、中間信號確認用に無接點オートスイッチ取付可能！
用途例
