デュアルロッドシリンダ
デュアルロッドシリンダ CXS2
-
?ダブルピストンにより推力2倍
?デュアルロッドにより不回転精度±0.1°

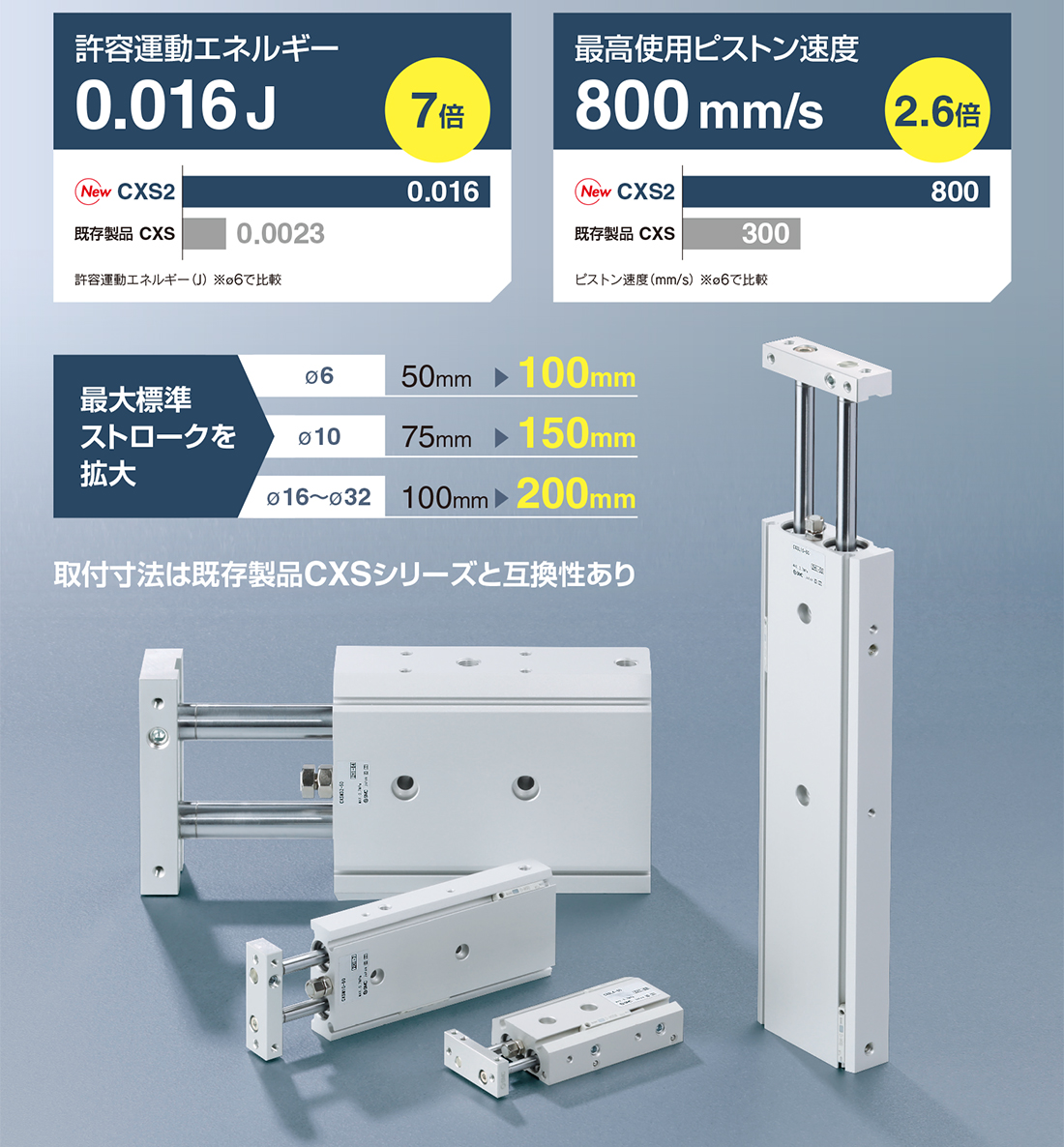

?許容運動エネルギー：0.016J（従來比：7倍)
?最高使用ピストン速度：800mm/s（従來比：2.6倍)
?最大標準ストロークを拡大
?取付寸法は既存製品CXSシリーズと互換性あり
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 デュアルロッドシリンダ CXS2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 基本形 CXS2 複動 検索結果を表示
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 特定開発品情報 グリーン対応（RoHS）
| 形式 | 軸受 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|---|
| 基本形 | すべり軸受?ボールブッシュ軸受 | CXS2 | 複動 | 6，10，16，20，25，32 |
製品特長
特長
ダブルピストンにより推力2倍

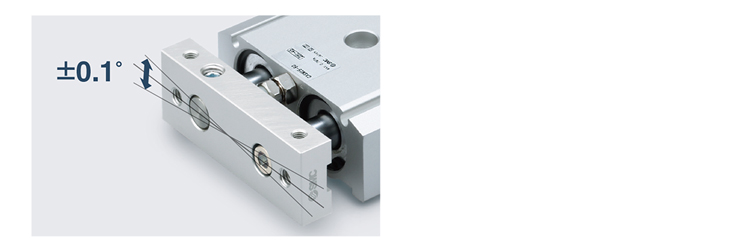

デュアルロッドにより不回転精度±0.1。
配管は2方向から可能（?6は3方向から可能）
質量7%削減：0.15kg → 0.14kg（CXS□シリーズ、?10、10ストロークと比較）
最大－5mmのストローク調整が可能
小型オートスイッチ取付可能（D-M9□型、D-A9□型）
ワーク取付は3方向から可能
本體取付は4方向から可能
