エアチャック（平行開閉形）
エアチャック/フィンガチェンジ機能付 MHF2-X7076A
-
?ロボットの自動ツール交換用ユニット
?エアチャックの本體（ロボット側）に配線、配管を集約
?ツール交換時の電気接點不良、配管接続不備によるエア漏れなどの問題を解消。
?ロボット1臺でさまざまなワークに対応、アタッチメントの交換作業、位置合せ作業の削減となり生産性UP。
?全長82%以上短縮
?質量69%以上削減（485g→150g）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| タイプ | シリーズ | シリンダ內徑 |
|---|---|---|
| フィンガチェンジ機能付 | MHF2-X7076A | 8 |
製品特長

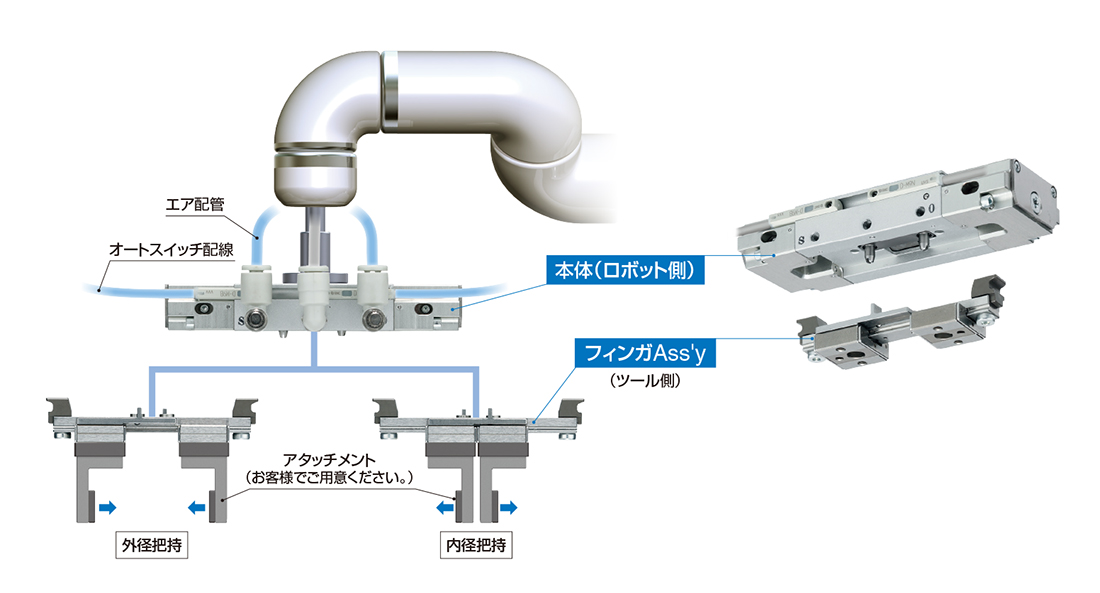

ロボットの自動ツール交換用ユニット
エアチャックの本體（ロボット側）に配線、配管を集約
ツール交換時の電気接點不良、配管接続不備によるエア漏れなどの問題を解消。
ロボット1臺でさまざまなワークに対応、アタッチメントの交換作業、
位置合せ作業の削減となり生産性UP。
-

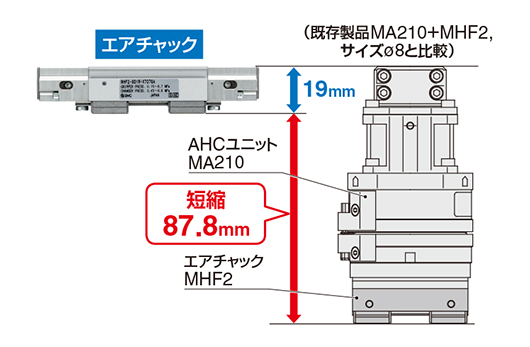

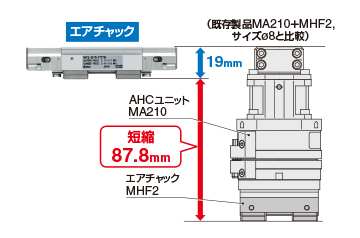

全長82%以上短縮
-
質量69%以上削減（485g→150g）
（既存製品MA210＋MHF2, サイズ?8と比較）

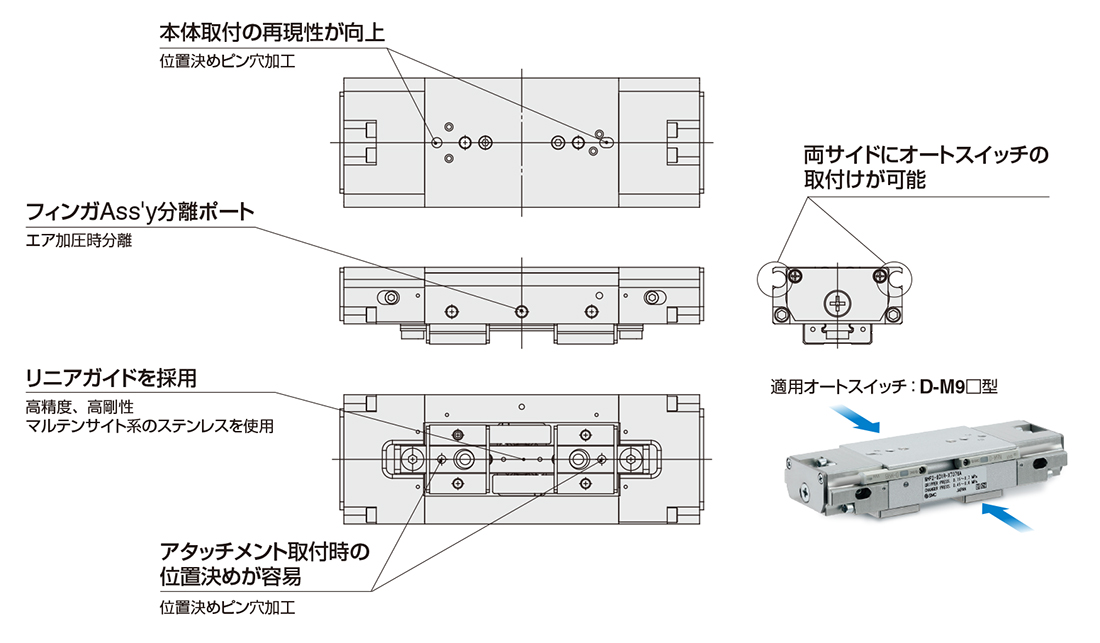

機能?メンテナンスを考慮した形狀

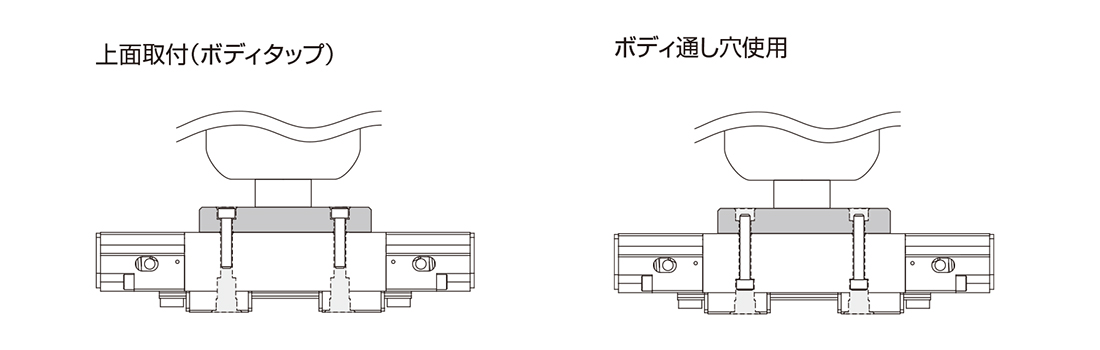

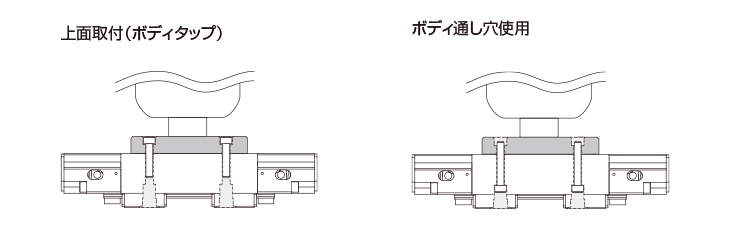

2方向からの取付けが可能

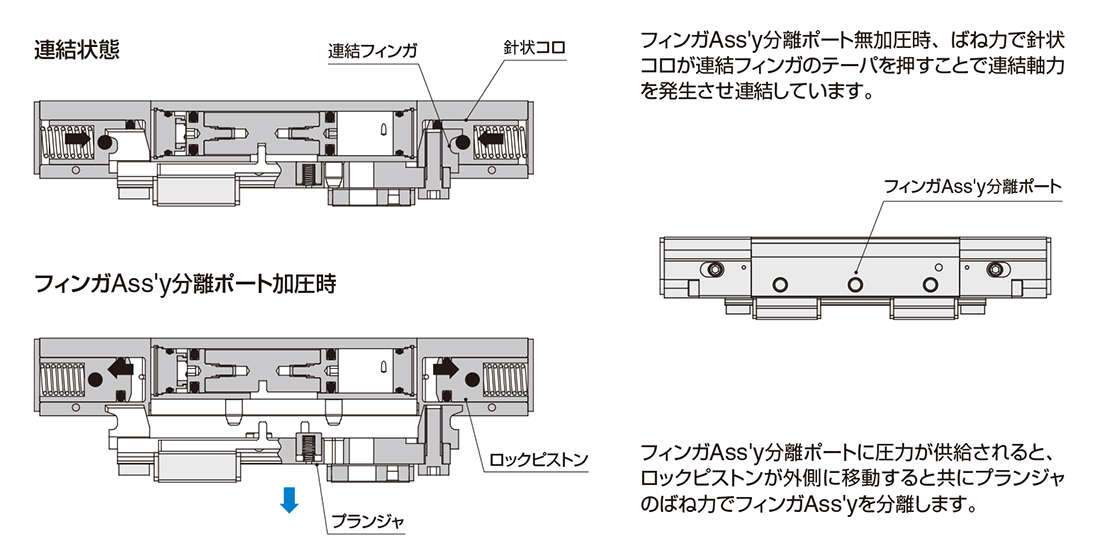

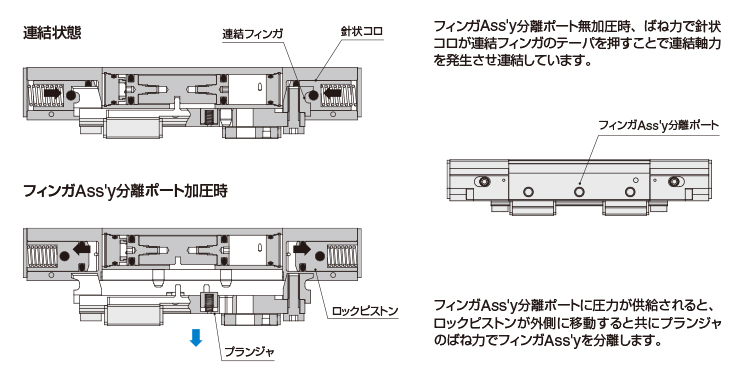

作動原理
