圧力スイッチ
3畫面高精度デジタル圧力スイッチ ZSE20□（F）-X2/ISE20□-X2/ZSE20C（F）/ISE20C（H）
-
2D CAD
2D CADデータはこちら 3畫面高精度デジタル圧力スイッチ ZSE20□（F）-X2/ISE20□-X2/ZSE20C（F）/ISE20C（H）
取扱説明書
シリーズ 種類 検索結果を表示 ZSE20（F）-X2
ISE20-X2連成圧
真空圧
正圧検索結果を表示 ZSE20A（F）-X2
ISE20A-X2連成圧
真空圧
正圧検索結果を表示 ZSE20B（F）-X2
ISE20B-X2連成圧
真空圧
正圧検索結果を表示 ZSE20C（F）
ISE20C（H）連成圧
真空圧
正圧検索結果を表示 3畫面高精度デジタル圧力スイッチ ZSE20□（F）-X2/ISE20□-X2/ZSE20C（F）/ISE20C（H）
自己宣言書
シリーズ 種類 検索結果を表示 ZSE20（F）-X2
ISE20-X2連成圧
真空圧
正圧検索結果を表示 ZSE20A（F）-X2
ISE20A-X2連成圧
真空圧
正圧検索結果を表示 ZSE20B（F）-X2
ISE20B-X2連成圧
真空圧
正圧検索結果を表示 ZSE20C（F）
ISE20C（H）連成圧
真空圧
正圧検索結果を表示
| シリーズ | 出力形式 | 種類 | 定格圧力範囲 | 保護構造 |
|---|---|---|---|---|
| ZSE20（F）-X2 ISE20-X2 | 1出力 | 連成圧 真空圧 正圧 | ?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa | IP40 |
| ZSE20A（F）-X2 ISE20A-X2 | 2出力 アナログ出力 （電圧／電流） | 連成圧 真空圧 正圧 | ?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa | IP40 |
| ZSE20B（F）-X2 ISE20B-X2 | 2出力 アナログ出力 （電圧／電流） | 連成圧 真空圧 正圧 | ?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa | IP65 |
| ZSE20C（F） ISE20C（H） | 2出力 アナログ出力 （電圧／電流） | 連成圧 真空圧 正圧 | ?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa ?0.100～2.000MPa | IP65 |
製品特長
サブ畫面（ラベル）により何の値を設定しているのかが分かります。
設定値（P_1）表示狀態でSボタンを押すと設定値（しきい値）設定ができます。
応差（H_１）表示狀態でSボタンを押すと応差値の設定ができます。
測定値を見ながら設定可能。
目的に合わせて、選べる3つの設定モード。
ピーク値、ボトム値、またはその両方を同一畫面內に表示可能!
※ピーク値、ボトム値は電源が切斷されても保存されます。
※1.5ms以下, 20ms、100ms、500ms、1000ms、2000ms、5000msから選択
稼働狀況?機器狀態を可視化し、通信により遠隔監視?遠隔操作が可能
プロセスデータ內に診斷ビットを?qū)g裝
サイクリック（周期）データのプロセスデータ內の診斷ビットにより、機器の異常狀態の把握が容易です。
サイクリック（周期）データで機器狀態の異常をリアルタイムに把握し、非サイクリック（非周期）データで詳細な異常內容を監視することが可能です。
表示機能
出力の通信狀態や通信データの有無を表示します。
●ステンレスダイヤフラム採用
オイルレス（1重ダイヤフラム構造）
センサ部：SUS630, 継手部：SUS304
センサ部、継手部 SUS316L も対応可能
●保護構造：IP65
●リーク量
1×10-10Pa?m3/s 〈フェースシール、コンプレッション継手〉
1×10-5Pa?m3/s 〈ねじ込みタイプ（R,Rc,NPT,G）〉
●ノングリース仕様
※ノングリース仕様とは接流體部へのグリース塗布を意図的に行わないものです。
●2方向から配管可能
●センサ部、継手部は溶接構造。
フェースシール、コンプレッション継手の選択が可能。
●適用流體例
- 水
- 油圧作動油（JIS-K2213）
- シリコンオイル
- 潤滑油
- フルオロカーボン
- アルゴン
- 二酸化炭素
- ドレイン含空気
- 窒素
●接流體部SUS316L 仕様（-X500）
接流體部（圧力センサおよび継手部）材質をSUS316L にし、耐腐食性を向上させた製品です。

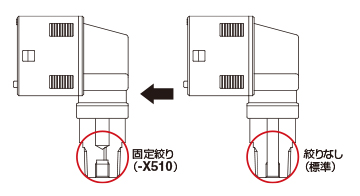

●絞り內蔵継手仕様（-X510）
水の突入慣性衝突によるセンサの破損を防止するため継手部に固定絞りを設けた製品も用意しています。
