コンパクトエアシリンダ
薄形シリンダ／高出力形 CQE
-
?理論出力最大1.5倍
?既存CQ2シリーズと同一外形寸法
?多角形狀ピストンにより1サイズ上の理論出力を?qū)g現
?圧縮空気ラインの低圧化に貢獻 供給圧力0.17MPa減

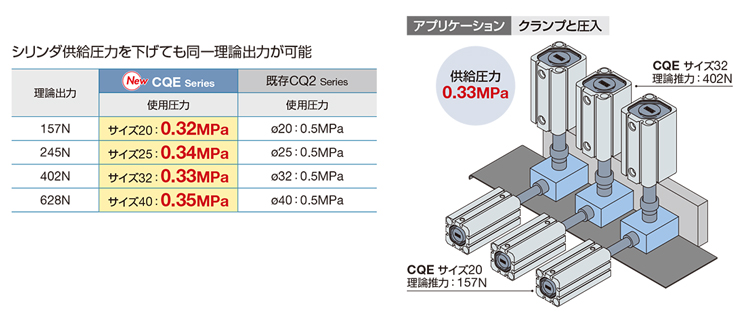

シリンダ供給圧力を下げても同一理論出力が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 薄形シリンダ／高出力形 CQE
取扱説明書
型式 シリーズ 作動方式 検索結果を表示 高出力形 CQE 複動片ロッド 検索結果を表示
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 型式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 高出力形 | CQE | 複動片ロッド | 20，25，32，40 |
製品特長
理論出力最大1.5 倍
圧縮空気ラインの低圧化に貢獻
供給圧力0.17MPa 減
低圧化を?qū)g現
小型オートスイッチ取付可能
多角形狀のピストンのため、通常作動時ピストンロッドは不回転
パッキン交換時の工數削減専用工具不要
