協働ロボット用グリッパ
協働ロボット用真空グリッパ ZXP7□21-X1
for ファナック、CRXシリーズ
-
?Plug and Playですぐ使える
?FANUC CRXプラグインソフト対応
?圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
?真空エジェクタ、エア供給弁?破壊弁、圧力センサ、パッドを一體化
?取付規格：ISO9409-1-50-4-M6準拠
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 協働ロボット用真空グリッパ ZXP7□21-X1
for ファナック、CRXシリーズ取扱説明書
シリーズ 検索結果を表示 ZXP7□21-X1 検索結果を表示
| シリーズ | パッド形狀 | パッド徑 | 吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] |
|---|---|---|---|---|
| ZXP7□21-X1 | 平形 平形リブ付 べロウ形 薄形 多段べロウ形 2.5段べロウ形 5.5段べロウ形 | φ8～φ32 | 17 | 57 |
製品特長
協働ロボット用真空グリッパ
圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
真空エジェクタ、エア供給弁?破壊弁、圧力センサ、パッドを一體化
取付規格：ISO9409-1-50-4-M6準拠
FANUC CRXプラグインソフト対応
機器構成
パッドバリエーション例
パッドのピッチ変更可能
フランジ付パッド単體で使用可能（真空源が外部にある場合）
機種選定

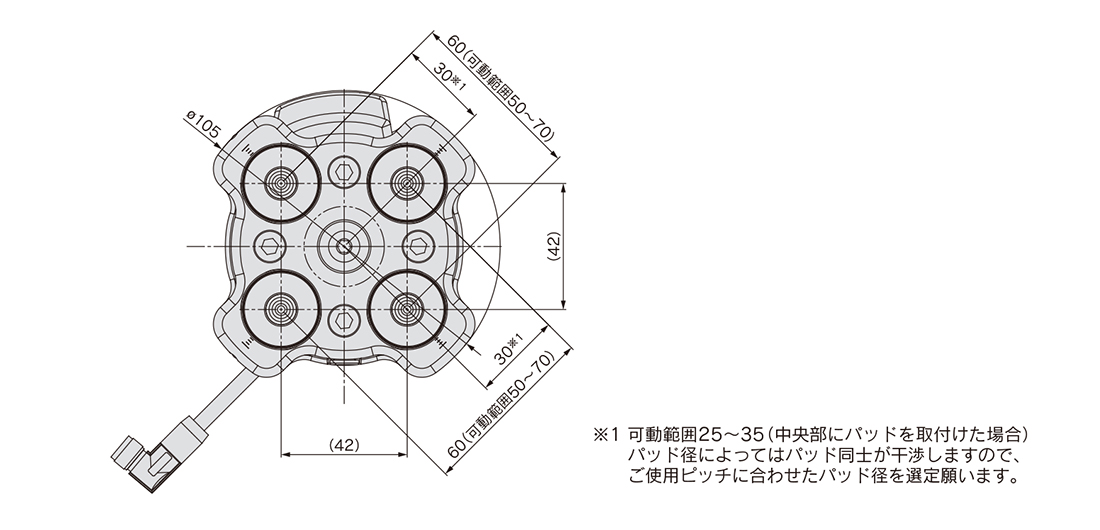

外形寸法図
FANUC CRXプラグインソフト対応
簡単なプログラミング
SMC製真空グリッパユニットのソフトをプラグインとして追加することで、専用の設定畫面を表示したり、専用命令を?qū)g行できます。
SMCから提供するCRXプラグインソフトを保存したUSBメモリを制御裝置に差込み簡単にインストールが可能です。
※CRXプラグインソフトはSMCホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
