真空パッド
吸著跡対策パッド ZP2
-
?吸著跡をきらうワークに対応
?ゴムによるワークへの吸著跡を抑えたパッド
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
安全上のご注意 真空用機器/共通注意事項 真空パッド/共通注意事項 バリエーション 機種選定 標準：取付金具Ass'y（P121-130） 高剛性：取付金具Ass'y（P255-263） 特定開発品情報 グリーン対応（RoHS）
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP2 | 平形 | φ4, φ6, φ8, φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50 |
| ZP2 | 高剛性(平形リブ付) | φ40, φ50, φ63, φ80, φ100, φ125 |
| ZP2 | 樹脂アタッチメント | 適応パッド：φ6, φ8, φ10, φ13, φ16, φ20, φ25, φ32 |
製品特長
吸著跡をきらうワークに対応
用途例 ガラス基板の吸著搬送
?太陽電池製造裝置
?半導體製造裝置
?FPD製造裝置 など
ゴム成分のワークへの移行を最小限に抑えます

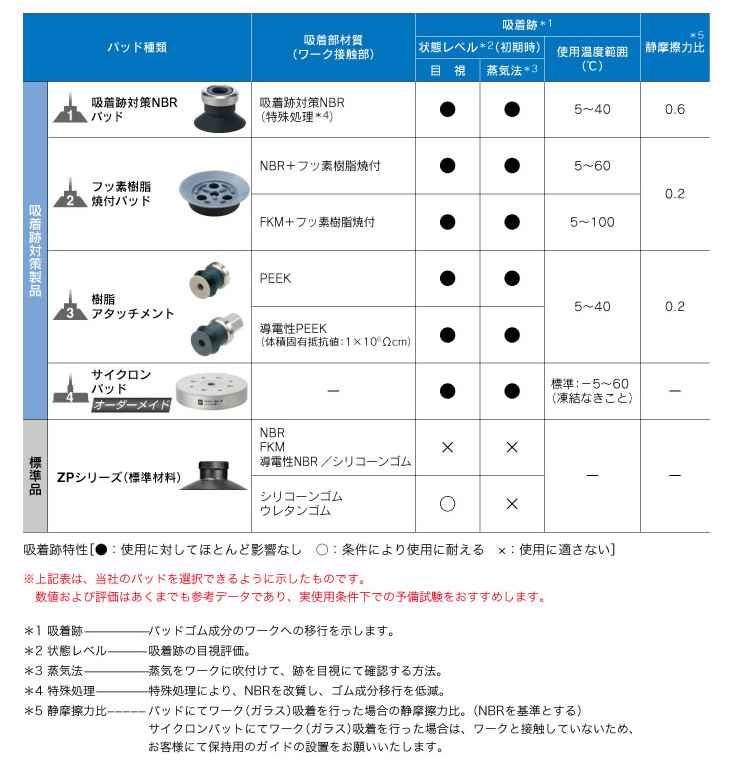

バリエーション
