マグネットグリッパ
マグネットグリッパ MHM
-
?磁石で重量物を吸著?保持が可能
?保持力：最大1000N(?50、ワーク厚さ6ｍｍ時)
?真空を使用せず、鋼板を搬送
穴あき、凹凸および複雑な形狀ワークに対応。
?保持力（吸著力）の調整が可能
?落下防止：エア遮斷時もワークの保持が可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら マグネットグリッパ MHM
取扱説明書
シリーズ 検索結果を表示 MHM-16 検索結果を表示 MHM-25 検索結果を表示 MHM-32 検索結果を表示 MHM-50 検索結果を表示

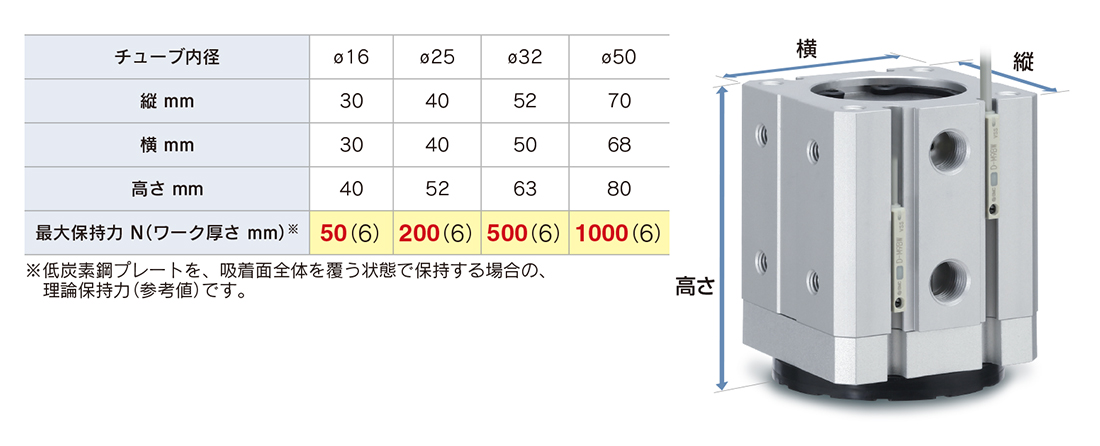

| シリーズ | 最大保持力 N（ワーク厚さmm） |
|---|---|
| MHM-16 | 50（6） |
| MHM-25 | 200（6） |
| MHM-32 | 500（6） |
| MHM-50 | 1000（6） |
製品特長
磁石で重量物を吸著?保持が可能
-
真空を使用せず、鋼板を搬送
穴あき、凹凸および複雑な形狀ワークに対応。
-
落下防止
エア遮斷時もワークの保持が可能
マグネットとワークの距離を調節することで保持力の変更が可能
コンパクトで高保持力

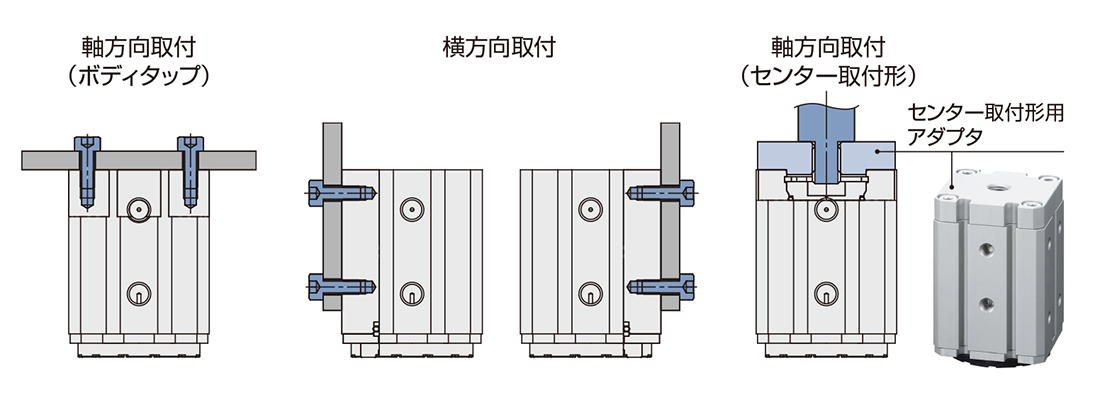

取付方法
-
オートスイッチ2面取付が可能
-
ワーク接觸緩衝パッド
パッド交換可能
