標準形エアシリンダ（角形カバー）
エアシリンダ CA2/CDA2
-
?質量最大15％削減
?エアクッション制御が容易
?小型オートスイッチから耐強磁界オートスイッチまで取付可能
?ロッド先端金具、揺動金具付品番を設定（別途手配する手間が省けます）
?オートスイッチ付（CDA2シリーズ：CDA2, CDA2W, CDA2K, CDA2KW,
CDBA2, CDA2□H, CDA2W□H）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ CA2/CDA2
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CA2-Z 複動片ロッド 検索結果を表示 標準形 CA2W-Z 複動両ロッド 検索結果を表示 ロッド回り止め形 CA2K 複動片ロッド ロッド回り止め形 CA2KW 複動両ロッド エンドロックシリンダ CBA2 複動片ロッド エアハイドロシリンダ CA2□H 複動片ロッド エアハイドロシリンダ CA2W□H 複動両ロッド エアシリンダ CA2/CDA2
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF -XC14 簡易特注 トラニオン金具の取付位置変更 PDF -XC15 簡易特注 タイロッドの長さ変更 PDF エアシリンダ CA2/CDA2
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB5 オーダーメイド 強力ロッド形シリンダ PDF -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF -XC4 オーダーメイド 強力スクレーパ付 PDF -XC5 オーダーメイド 耐熱シリンダ（－10～110℃） PDF -XC6 オーダーメイド 材質ステンレス鋼 PDF -XC7 オーダーメイド タイロッド、クッションバルブ、タイロッドナット等のステンレス鋼 PDF -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC12 オーダーメイド タンデム形シリンダ PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF -XC26 オーダーメイド 2山クレビス用ピン?2山ナックル用ピンに割ピン、平座金入り PDF -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF -XC28 オーダーメイド フランジ材質をSS400に変更し、コンパクト化 PDF -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF -XC30 オーダーメイド ロッド側トラニオンをロッドカバーの前に取付 PDF -XC35 オーダーメイド コイルスクレーパ付 PDF -XC68 オーダーメイド 材質ステンレス鋼（ピストンロッド硬質クロームめっき付） PDF -XC85 オーダーメイド 食品機械用グリース仕様 PDF -XC88 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドSUS304 PDF -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CA2-Z | 複動片ロッド | 40，50，63，80，100 |
| 標準形 | CA2W-Z | 複動両ロッド | 40，50，63，80，100 |
| ロッド回り止め形 | CA2K | 複動片ロッド | 40，50，63 |
| ロッド回り止め形 | CA2KW | 複動両ロッド | 40，50，63 |
| エンドロックシリンダ | CBA2 | 複動片ロッド | 40，50，63，80，100 |
| エアハイドロシリンダ | CA2□H | 複動片ロッド | 40，50，63，80，100 |
| エアハイドロシリンダ | CA2W□H | 複動両ロッド | 40，50，63，80，100 |
製品特長
ロッドカバー、ヘッドカバー形狀変更により質量削減。
質量15%削減。（?63-50ストローク）
1.3kg（New）← 1.54kg（従來品）
エアクッション制御が容易
クッションバルブ調整回転數を1回転から3回転に増加（?40は1.5回転）
微調整が容易になりスムーズな終端作動が可能。
小型オートスイッチから耐強磁界オートスイッチまで取付可能
オーダーメイド追加設定
?耐熱シリンダ（-XB6）?強力スクレーパ付（-XC4）
?可変行程シリンダ（-XC8,9）?デュアル行程シリンダ（-XC10,11）等追加
ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）ロッド先端金具、揺動受け金具は同梱出荷になります。
豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上

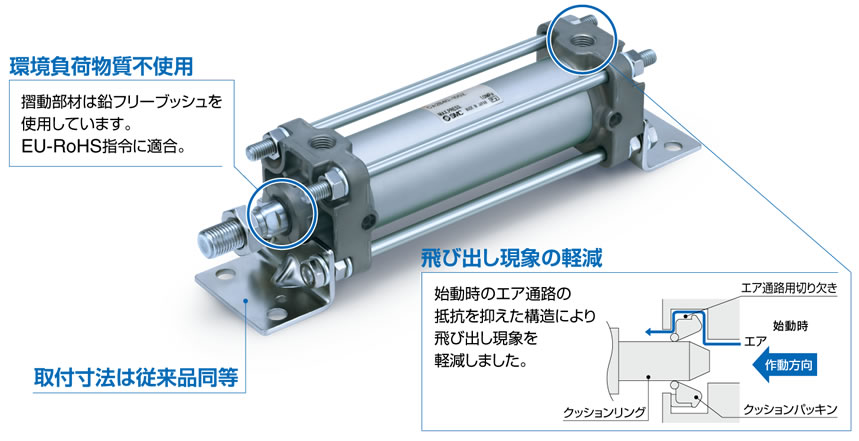

その他の特長
ストロークバリエーション
シリーズバリエーション
※クリーンシリーズの詳細につきましては、WEBカタログをご參照ください。
