2?3ポートソレノイドバルブ／エアオペレートバルブ
直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□
-
?パイロット形蒸気タイプJSXP Series追加 New
?ステンレス製コイルカバーを採用し、耐環境性能向上
【保護構造IP67/NEMA4X※】※DIN形ターミナルはIP65
?省スペース
小型：バルブ容積 25% 削減（従來比）
軽量：30% 削減（従來比）
?省エネ
コイルの力10％向上（従來比）、消費電力14％削減（従來比）
?リード線 360°取出し可能
?屋外環境での耐候性向上
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□
取扱説明書
シリーズ タイプ 検索結果を表示 JSX 直動形 検索結果を表示 JSX□□U 直動形
大流量/省電力タイプ検索結果を表示 JSX□□V 直動形真空タイプ 検索結果を表示 JSX□□H 直動形高圧タイプ 検索結果を表示 JSX□□S 直動形蒸気タイプ 検索結果を表示 JSXM 直動形モジュラ取付形 検索結果を表示 JSXD パイロット形 検索結果を表示 JSXP 蒸気タイプ JSXZ 差圧ゼロパイロット形 検索結果を表示 直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□
自己宣言書
シリーズ タイプ 検索結果を表示 JSX 直動形 検索結果を表示 JSX□□U 直動形
大流量/省電力タイプ検索結果を表示 JSX□□V 直動形真空タイプ 検索結果を表示 JSX□□H 直動形高圧タイプ 検索結果を表示 JSX□□S 直動形蒸気タイプ 検索結果を表示 JSXM 直動形モジュラ取付形 検索結果を表示 JSXD パイロット形 検索結果を表示 JSXP 蒸気タイプ 検索結果を表示 JSXZ 差圧ゼロパイロット形 検索結果を表示

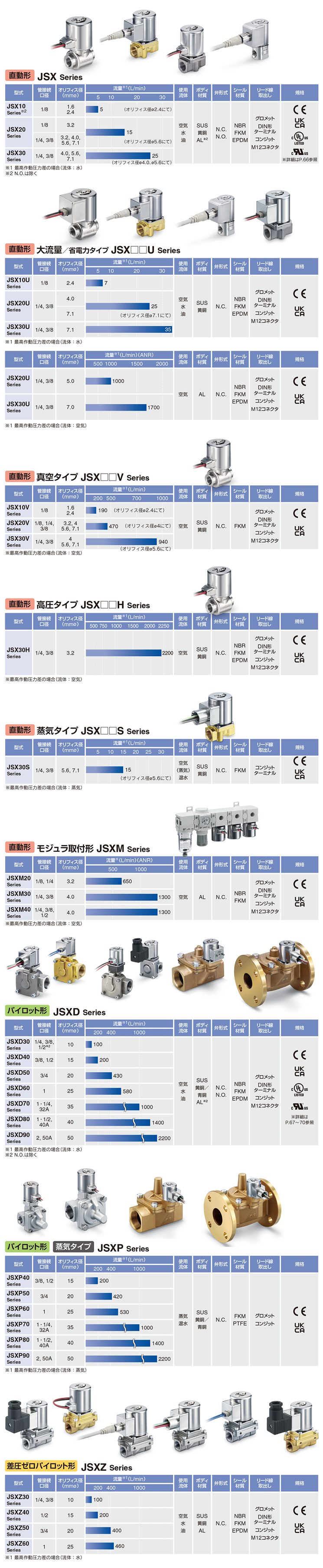

| シリーズ | タイプ | 弁形式 | 管接続口徑 | オリフィス徑（mmφ） |
|---|---|---|---|---|
| JSX | 直動形 | N.C. | 1/8，1/4，3/8 | 1.6～7.1 |
| JSX□□U | 直動形 大流量/省電力タイプ | N.C. | 1/8，1/4，3/8 | 2.4～7.1 |
| JSX□□V | 直動形真空タイプ | N.C. | 1/8，1/4，3/8 | 1.6～7.1 |
| JSX□□H | 直動形高圧タイプ | N.C. | 1/4，3/8 | 3.2 |
| JSX□□S | 直動形蒸気タイプ | N.C. | 1/4，3/8 | 5.6，7.1 |
| JSXM | 直動形モジュラ取付形 | N.C. | 1/8，1/4，3/8，1/2 | 3.2，4 |
| JSXD | パイロット形 | N.C. | 1/4，3/8，1/2，3/4，1， 1 1/4，1 1/2，2，32A，40A，50A | 10～50 |
| JSXP | 蒸気タイプ | N.C. | 3/8，1/2，3/4，1，
1 1/4， 1 1/2，2，32A，40A，50A | 15～50 |
| JSXZ | 差圧ゼロパイロット形 | N.C. | 1/4，3/8，1/2，3/8，1/2，3/4，1 | 10～25 |

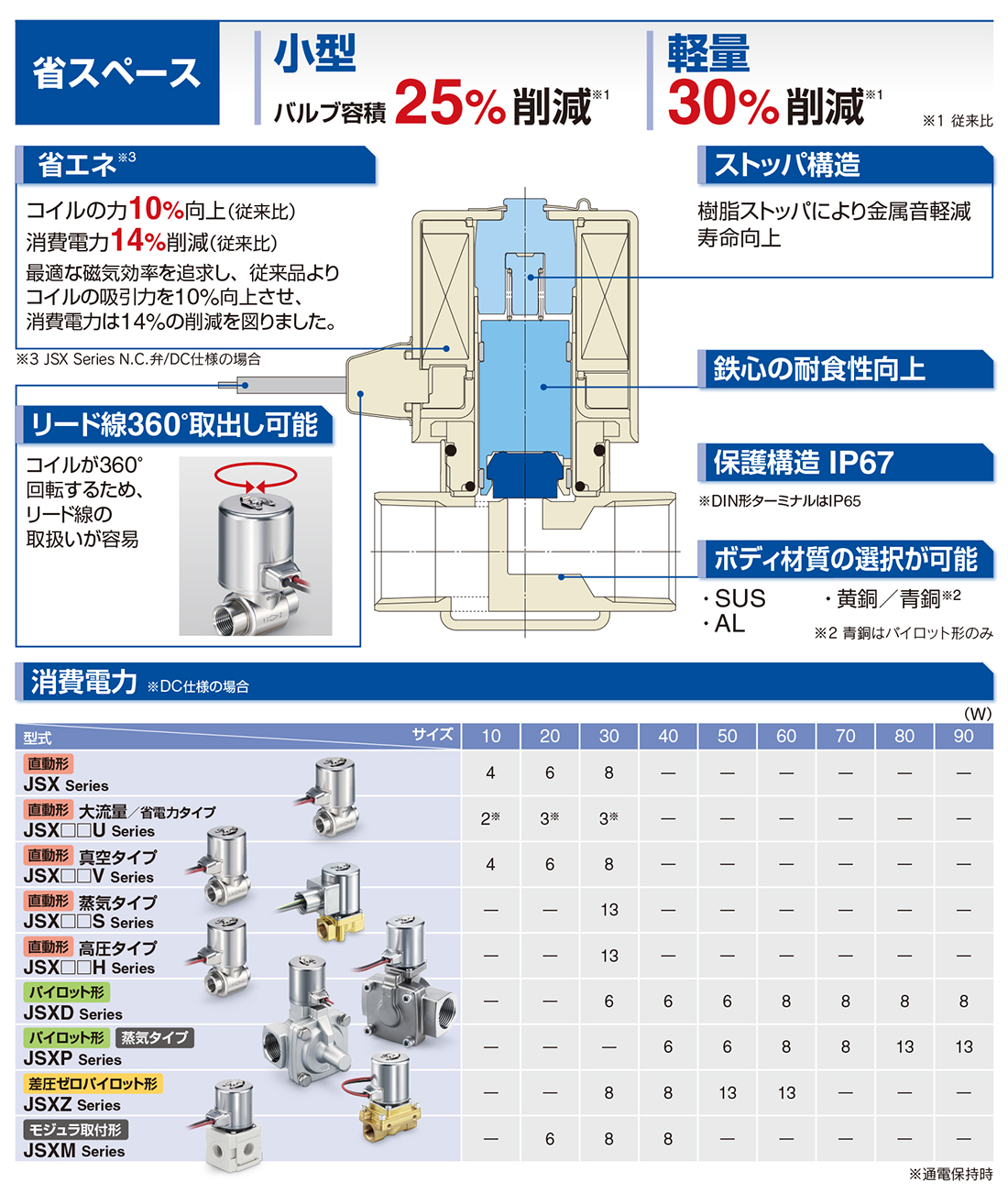

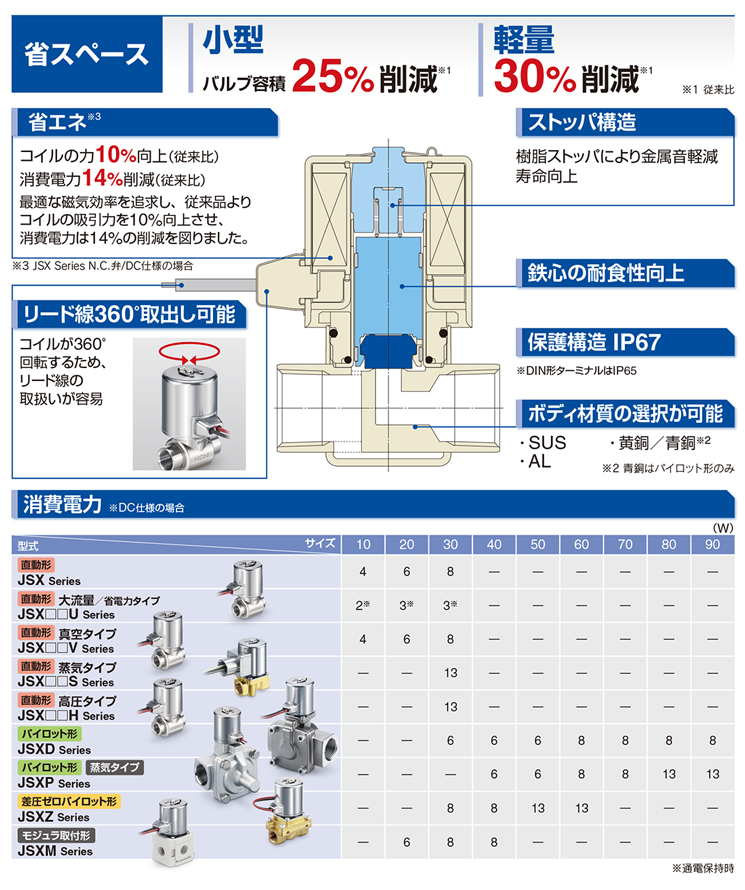

製品特長
ステンレス製コイルカバーを採用し、耐環境性能向上【保護構造IP67/NEMA4X※】
※DIN形ターミナルはIP65

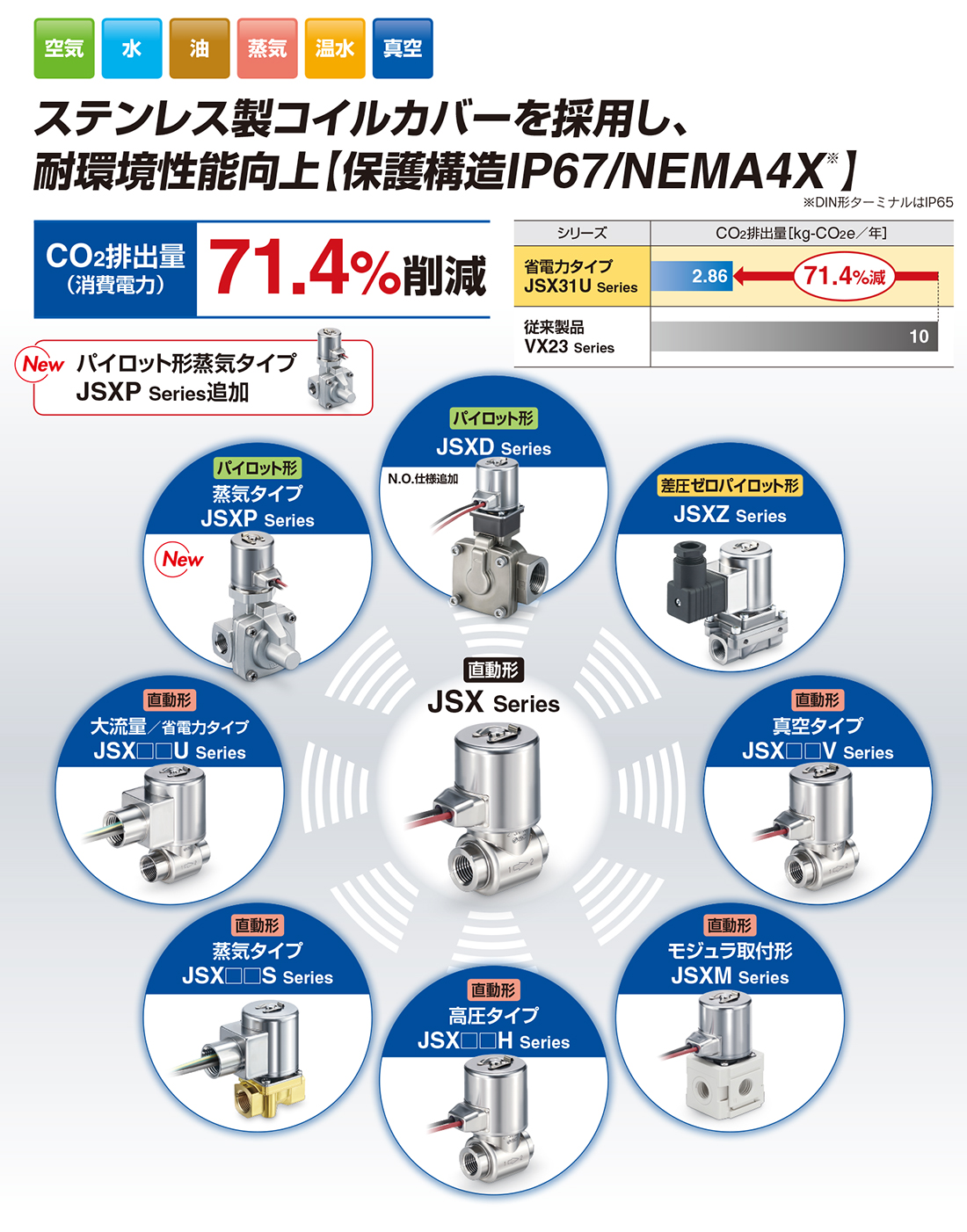

シリーズバリエーション
省スペース 小型：バルブ容積 25% 削減(従來比)、軽量：30% 削減(従來比)
全波整流器タイプ（AC仕様：絶縁種別 B種）
-
?耐久性向上
特殊構造により壽命向上（従來クマトリコイル比較）
?うなり音低減
全波整流によってDC化することにより、うなり音を低減
?皮相電力低減 ※B種／N.C.弁の場合（従來比）9.5VA → 8VA （JSX20/JSXD60, 70シリーズ） 12VA → 9.5VA（JSX30/JSXD80, 90シリーズ）
-
?OFF応答性向上
特殊構造により油など粘性の高い流體で 使用時のOFF応答性を向上
?靜音構造
特殊構造により作動時の金屬音を低減

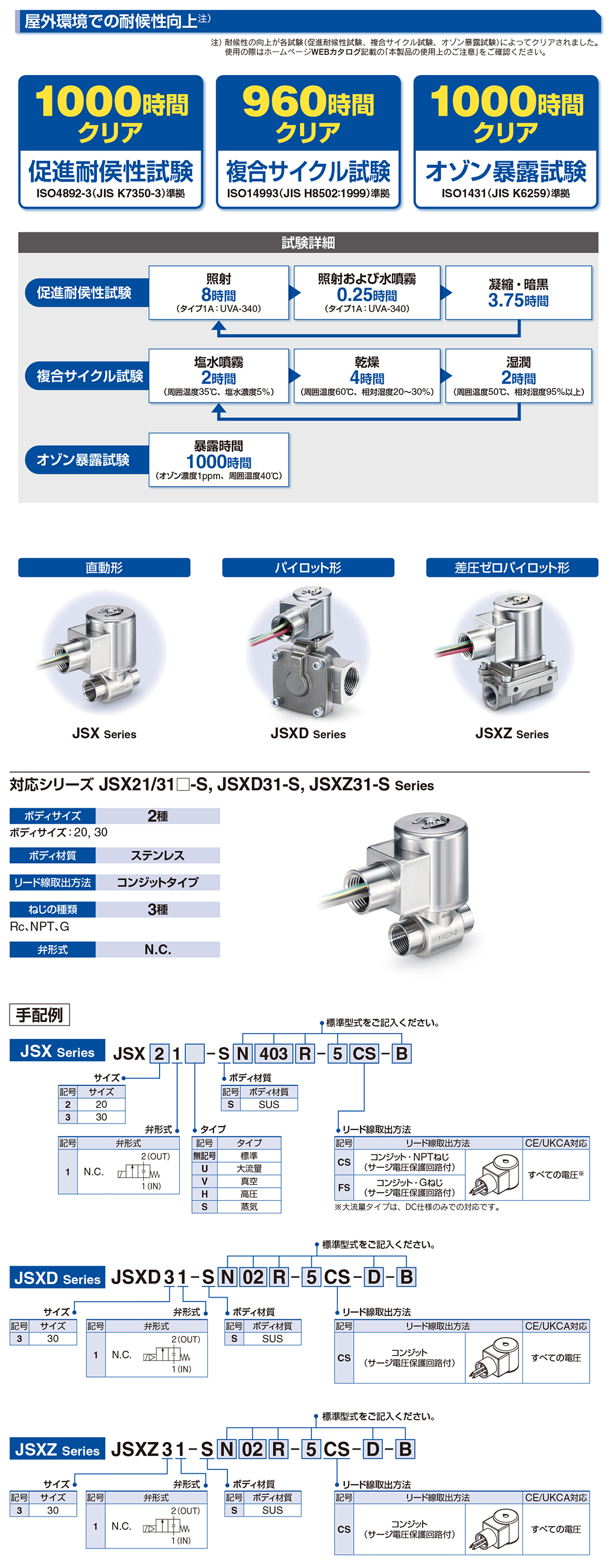

屋外環境での耐候性向上
大流量／省電力タイプ 2ポートソレノイドバルブ JSX□□U Series

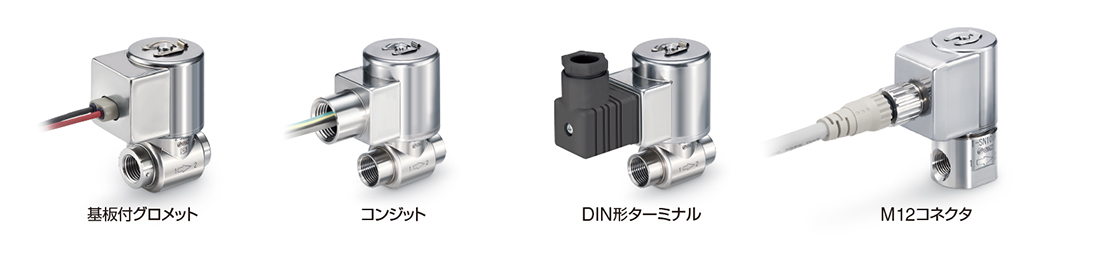

リード線取出方法

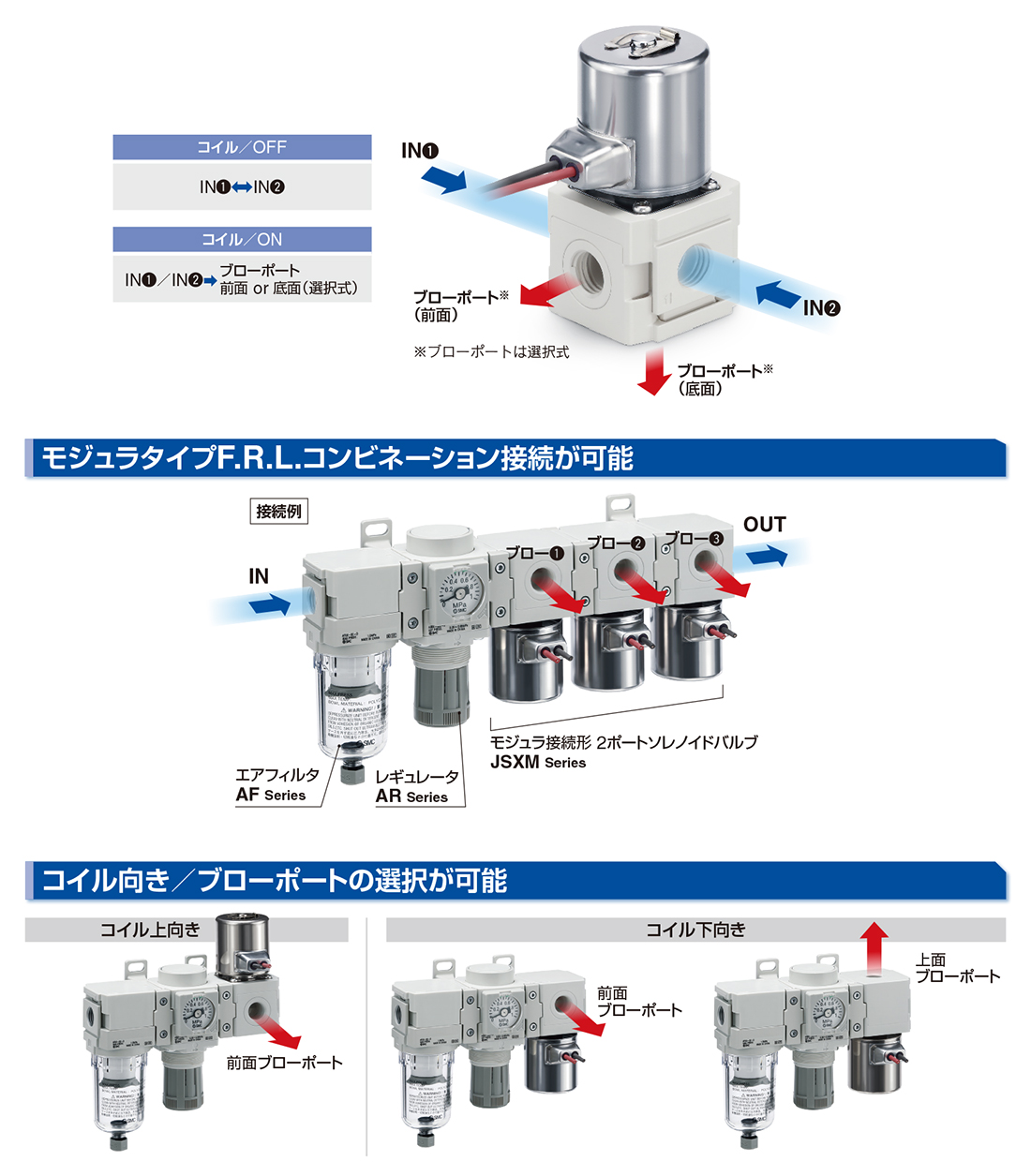

モジュラ取付形2ポートソレノイドバルブ JSXM Series
詳細はこちら
簡易特注システム
詳細はこちら
