クランプシリンダ
クランプシリンダ CK□1
-
?チューブ全長7mm短縮（CKP1□40の場合）
?ねじ調整構造により速度調整が容易。
?スピードコントローラバルブはチューブ外形より出っ張りがありません。
?3方向から耐強磁界オートスイッチの取付可能
D-P3DW型、D-P4DW型対応（CKG1）
D-P79WSE型、D-P74L/Z型対応
?アーク溶接用耐スパッタシリンダ対応(-XC88/-XC89/-XC91)(CKG1のみ)
※CK1□-Z Seriesは2025年2月末に生産終了予定です。
CK1□-Z1 Seriesをご選定願います。?詳細はこちら
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら クランプシリンダ CK□1
取扱説明書
種類 シリーズ 作動方式 検索結果を表示 標準形 CK1 複動 検索結果を表示 標準磁石內蔵形
（耐強磁界オートスイッチ付）CKG1 複動 検索結果を表示 強力磁石內蔵形
（耐強磁界オートスイッチ付）CKP1 複動 検索結果を表示 クランプシリンダ CK□1
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XC88 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドSUS304 PDF -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF
| 種類 | シリーズ | 作動方式 | クレビス幅 | チューブ內徑 |
|---|---|---|---|---|
| 標準形 | CK1 | 複動 | 16.5，19.5 | 40，50，63 |
| 標準磁石內蔵形 （耐強磁界オートスイッチ付） | CKG1 | 複動 | 16.5，19.5 | 40，50，63 |
| 強力磁石內蔵形 （耐強磁界オートスイッチ付） | CKP1 | 複動 | 16.5，19.5 | 40，50，63 |
製品特長

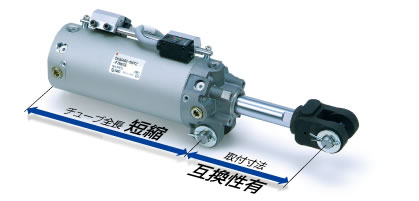

チューブ全長短縮
チューブ全長7mm短縮（CKP1□40の場合）
取付寸法は従來品同等
エアクッション付（アンクランプ、ヘッド側）配管ポートを3面に配置
設置狀況に対応し、配管自由度を向上しました。
スピード調整が容易
ねじ調整構造により速度微調整が容易。チューブ外形より出っ張りがありません。
クレビス幅16.5mm/19.5mm対応
使用用途にあった選択が可能
耐強磁界オートスイッチ3方向から取付け可能
［CKG1 シリーズ／標準磁石內蔵形］
D-P3DW型、D-P4DW型対応
［CKP1 シリーズ／強力磁石內蔵形］
D-P79WSE型、D-P74L/Z型対応
取付ロッドにより耐強磁界オートスイッチが取付可能［CKG1 シリーズ／標準磁石內蔵形］
D-P3DWSC, D-P3DWSE, D-P3DW/L/Z（交流磁界）
D-P4DWSC, D-P4DWSE, D-P4DWL/Z（交流磁界）
［CKP1 シリーズ／強力磁石內蔵形］
D-P79WSE, D-P74L/Z（直流?交流磁界）
CK1シリーズ バリエーション
