ロック付シリンダ／エンドロック付シリンダ
ロック付シリンダ MWB/MDWB
-
?六角レンチのみで手動ロック開放、保持が可能
裝置への取付けが容易となります。
?分離構造によりメンテナンス性向上
?保持力 15% 向上
?高停止精度 ±1mm 以下
?全長最大 18mm 短縮
?ロック開放表示付（-X3030）
?ロックユニット単體をアクチュエータと組合せて安全機構の設計が可能
?ISO13849-1の 「安全部品」として機械の安全関連部に追加（-X3075)
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら ロック付シリンダ MWB/MDWB
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 MWB 複動片ロッド 検索結果を表示 標準形 MWBW 複動両ロッド 検索結果を表示 － MWB-UT － 検索結果を表示 ロック付シリンダ MWB/MDWB
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF ロック付シリンダ MWB/MDWB
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XC35 オーダーメイド コイルスクレーパ付 PDF
安全上のご注意 アクチュエータ/共通注意事項
オートスイッチ/共通注意事項 機種選定?技術資料
オーダーメイド 特定開発品情報 グリーン対応（RoHS）
オートスイッチ/共通注意事項 機種選定?技術資料
オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 | ロック機構 | 適応ロッド徑 | ロック保持力 （最大靜荷重）（N） |
|---|---|---|---|---|---|---|
| 標準形 | MWB | 複動片ロッド | 32，40，50，63，80，100 | 排気ロック | － | － |
| 標準形 | MWBW | 複動両ロッド | 32，40，50，63，80，100 | 排気ロック | － | － |
| － | MWB-UT | － | － | － | 12，16，20，25，30 | 630～6080 |
製品特長
中間停止、非常停止、落下防止に適したロック付シリンダ

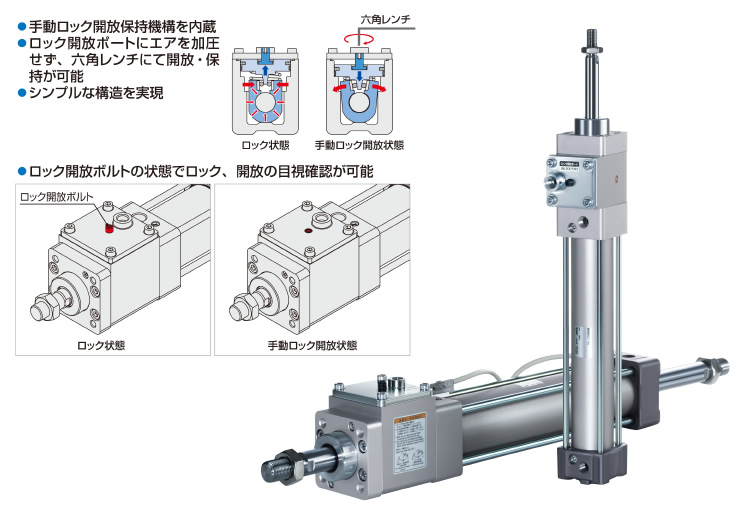

六角レンチのみで手動ロック開放、保持が可能
裝置への取付けが容易となります
分離構造によりメンテナンス性向上
ロックユニットとシリンダが分離構造によりメンテナンスが容易になりました。

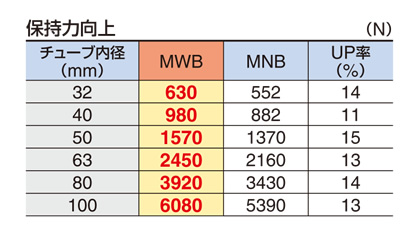

保持力 15% 向上
MNB シリーズと比較し最大15%向上
全長最大18mm 短縮
MNB シリーズと比較し最大18mm 短縮
小型オートスイッチ取付可能
ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）ロッド先端金具、揺動受け金具は同梱出荷になります。
シリーズバリエーション
ロックユニット
安全機構の設計が可能。
多種多様なアクチュエータと組合せ可能。
?ワークの落下対策
?停電などによるエア遮斷時にワーク位置を保持
適用ロッド付の品番を設定しました。
ロックユニットに使用するロッドを別々に手配する手間が省けます。
注）ロッドは同梱出荷となります。
