省配線フィールドバスシステム(シリアル伝送システム)
シリアル伝送システム EX500
-
入力?出力対応、ゲートウェイ方式
※シリーズにより適用プロトコルは異なります。
詳細は各シリーズのカタログをご參照ください。
※EX500シリーズは、生産の中止を予定しています。
新規設備／裝置の設計の際は、他のシリーズ（EX260/EX600）の
使用をご検討ください。
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら シリアル伝送システム EX500
取扱説明書
シリーズ 検索結果を表示 EX500 検索結果を表示 シリアル伝送システム EX500
自己宣言書
シリーズ 検索結果を表示 EX500 検索結果を表示
| シリーズ | 保護構造 | 通信プロトコル※ | 適用バルブ |
|---|---|---|---|
| EX500 | IP67 | EtherNet/IP? PROFINET | SY3000，5000，7000（プラグイン） VQC1000，2000，4000，5000 SV1000，2000，3000 S0700（IP40） |
製品特長
ゲートウェイ分散システム2（128 點対応）
1分岐ポートに2臺のバルブマニホールドを接続可能
SIユニットには連結できるバルブマニホールドの出力點數を切り替える設定スイッチ（32點/16點）が內蔵されています。16點設定にすることで、1つの分岐ポートにバルブマニホールドを2臺分散配置できます。
Web サーバ機能
Web ブラウザ上で、バルブ動作テスト（ON ／ OFF）、バルブマニホールドと入力ユニットの接続診斷、入力機器の短絡診斷が可能。
バルブの動作テストは、パスワード設定によってセキュリティをかけることが可能。
アドレス設定不要
SI ユニットや入力ユニットのI/O マッピングは、GW ユニットから自動的に割り付けられます。
また、各ユニットの配置順序に制限はありません。（但し、1分岐ポートあたり、入力點數32點、出力點數32點までです。）
省配線
I/O 機器における通信配線と電源配線の省配線化が可能。
通信ノード數削減
通信ノード數の削減により、ネットワークの負荷を軽減します。
プロコトル変更に柔軟に対応
従來は子局の品番変更、返品、再手配（再見積り、納期管理）などが必要
GW ユニットのみの変更で対応可能
アクセサリなども一括発注可能
ケーブルやコネクタ等も含めて當社へ一括発注が可能。選定、発注および納期管理等の工數を削減できます。
バルブマニホールド以外への出力にも対応
出力ブロックを使用することで、ランプやブザー等を駆動することも可能です。

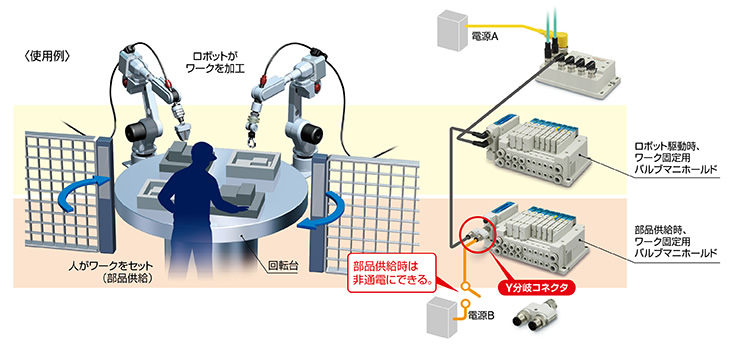

特定のバルブマニホールドを別系統の電源で制御可能
Y 分岐コネクタを使用することで、別系統の電源をSI ユニット（バルブマニホールド）に供給する事ができます。
システム比較表
適用バルブシリーズ
