標準形エアシリンダ（丸形）
エアシリンダ CG1/CDG1
-
?ロッド先端形狀めねじを標準化。
?オートスイッチ操作性向上、位置調整が容易。
?基本形にトラニオン取付タップなし形狀を設定。
?ロッド先端金具、揺動金具付品番を設定（別手配する手間が省けます）
?オートスイッチ付（CDG1-Zシリーズ：CDG1，CDG1W，CDG1K，
CDG1KW，CDG1R，CDG1KR，CDBG1）
※標準形複動片ロッドCG1-Zは2025年2月末に生産終了予定です。
CG1-Z1をご選定願います。?詳細はこちら
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ CG1/CDG1
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 CG1-Z 複動片ロッド 検索結果を表示 標準形 CG1-Z 単動（押?引） 検索結果を表示 標準形 CG1W-Z 複動両ロッド 検索結果を表示 ロッド回り止め形 CG1K-Z 複動片ロッド 検索結果を表示 ロッド回り止め形 CG1KW-Z 複動両ロッド 検索結果を表示 ダイレクトマウント形 CG1R-Z 複動片ロッド 検索結果を表示 ダイレクトマウント
ロッド回り止め形CG1KR-Z 複動片ロッド 検索結果を表示 エンドロックシリンダ CBG1 複動片ロッド エアシリンダ CG1/CDG1
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF エアシリンダ CG1/CDG1
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XB7 オーダーメイド 耐寒シリンダ（－40～70℃） PDF -XB9 オーダーメイド 低速シリンダ（10～50mm/s） PDF -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF -XC4 オーダーメイド 強力スクレーパ付 PDF -XC6 オーダーメイド 材質ステンレス鋼 PDF -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC12 オーダーメイド タンデム形シリンダ PDF -XC13 オーダーメイド オートスイッチレール取付形 PDF -XC20 オーダーメイド ヘッドカバー軸方向ポート PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF -XC35 オーダーメイド コイルスクレーパ付 PDF -XC37 オーダーメイド 管接続ポートの絞り徑を大きくする PDF -XC42 オーダーメイド ヘッドカバー側にショックアブソーバ內蔵形シリンダ PDF -XC85 オーダーメイド 食品機械用グリース仕様 PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）

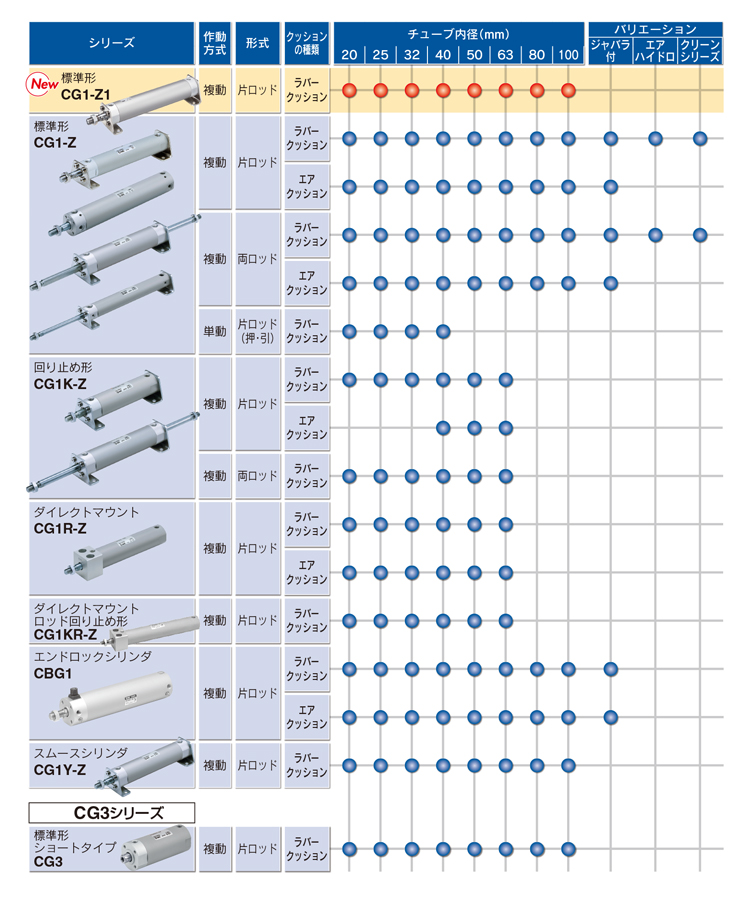

| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | CG1-Z | 複動片ロッド | 20，25，32，40，50，63，80，100 |
| 標準形 | CG1-Z | 単動（押?引） | 20，25，32，40 |
| 標準形 | CG1W-Z | 複動両ロッド | 20，25，32，40，50，63，80，100 |
| ロッド回り止め形 | CG1K-Z | 複動片ロッド | 20，25，32，40，50，63 |
| ロッド回り止め形 | CG1KW-Z | 複動両ロッド | 20，25，32，40，50，63 |
| ダイレクトマウント形 | CG1R-Z | 複動片ロッド | 20，25，32，40，50，63 |
| ダイレクトマウント ロッド回り止め形 | CG1KR-Z | 複動片ロッド | 20，25，32，40，50，63 |
| エンドロックシリンダ | CBG1 | 複動片ロッド | 20，25，32，40，50，63，80，100 |
製品特長
配管自由度の向上（オーダーメイド：XC3）
?90度ずつ（4方向）の位置に配置が可能
?設計段階で設置狀況に合せた配管位置が選択でき、より使いやすくなりました。
-
ロッド先端金具にロッドエンド付を標準化
-
既存製品と取付互換
ストロークバリエーション
豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上

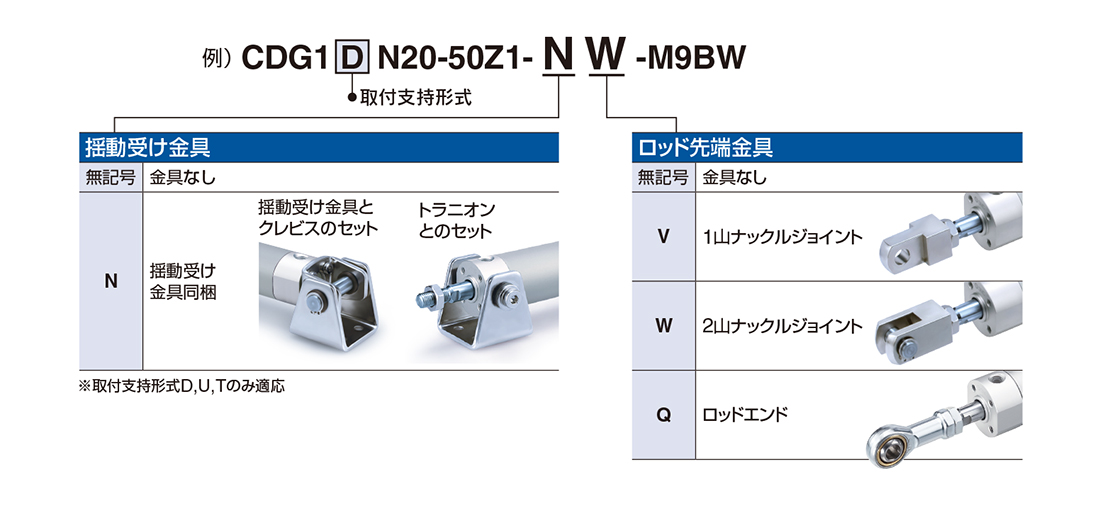

ロッド先端金具、揺動受け金具付品番
シリンダと金具を別々に手配する手間が省けます。
注）取付金具は同梱出荷になります。
シリーズバリエーション
※クリーンシリーズの詳細につきましては、こちらをご參照ください。
