コントローラ／ドライバ
多軸ステップモータコントローラ JXC73/83/92/93
-
?速度同調制御が可能
?直線／円弧補間が可能
?位置決め／押當て動作
?絶対?相対位置座標指示
?ステップデータ入力（最大2048點）
?省スペース、省配線
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 多軸ステップモータコントローラ JXC73/83/92/93
取扱説明書
タイプ シリーズ 検索結果を表示 ステップデータ
入力タイプJXC73 検索結果を表示 ステップデータ
入力タイプJXC83 検索結果を表示 ステップデータ
入力タイプJXC92 検索結果を表示 ステップデータ
入力タイプJXC93 検索結果を表示 多軸ステップモータコントローラ JXC73/83/92/93
自己宣言書
タイプ シリーズ 検索結果を表示 ステップデータ
入力タイプJXC73 検索結果を表示 ステップデータ
入力タイプJXC83 検索結果を表示 ステップデータ
入力タイプJXC92 検索結果を表示 ステップデータ
入力タイプJXC93 検索結果を表示
安全上のご注意 電動アクチュエータ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表
| タイプ | シリーズ | 入出力仕様 | 対応モータ | 電源電圧 | 制御軸數 |
|---|---|---|---|---|---|
| ステップデータ 入力タイプ | JXC73 | NPN | ステップモータ （サーボ DC24V） | DC24V ±10% | 最大4軸 |
| ステップデータ 入力タイプ | JXC83 | PNP | ステップモータ （サーボ DC24V） | DC24V ±10% | 最大4軸 |
| ステップデータ 入力タイプ | JXC92 | EtherNet/IP? | ステップモータ （サーボ DC24V） | DC24V ±10% | 最大3軸 |
| ステップデータ 入力タイプ | JXC93 | EtherNet/IP? | ステップモータ （サーボ DC24V） | DC24V ±10% | 最大4軸 |
製品特長
■直線／円弧補間が可能
■位置決め／押當て動作
■ステップデータ入力（最大2048 點）
■絶対?相対位置座標指示
■速度同調制御※1が可能
※ 1 外力等の影響で主軸の速度が低下し、従軸と速度差が発生すると、従軸の速度を制御します。
主軸と従軸の位置を同期させる制御ではありません。
■省スペース、省配線
■システム構成図
パラレルI/O タイプ（JXC73/83）

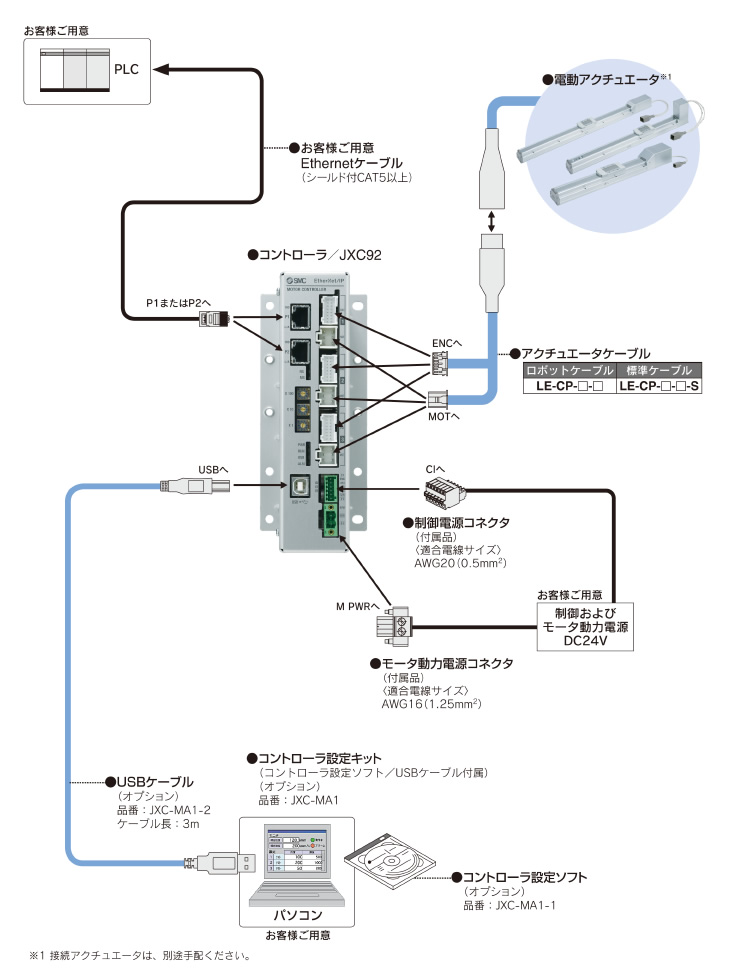

3軸用 EtherNet/IPTM タイプ（JXC92）
4軸用 EtherNet/IPTM タイプ（JXC93）
